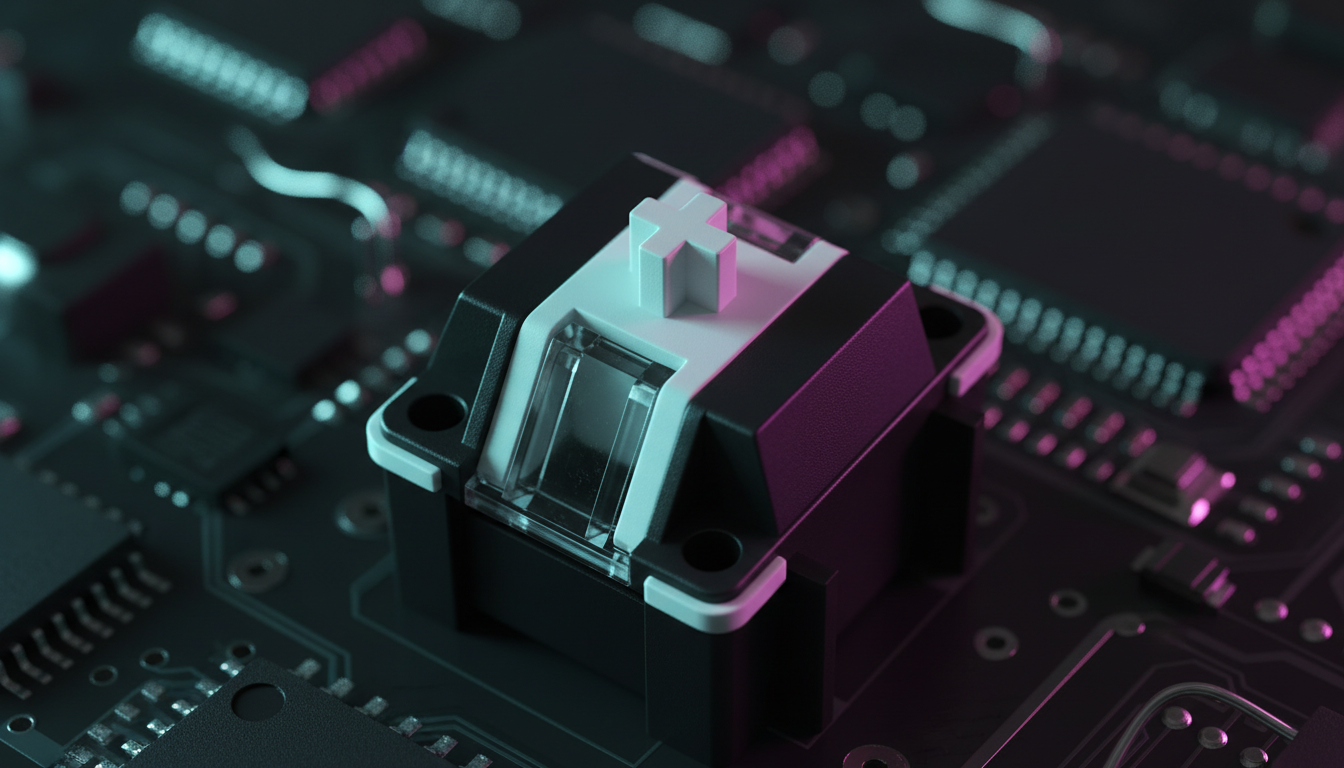

로우 프로파일 스템 설계: 정밀도의 난관

로우 프로파일 디자인의 기계적 역설

로우 프로파일 기계식 키보드는 틈새 생산성 도구에서 경쟁 게임의 필수품으로 전환되었습니다. 제조업체는 스위치 및 키캡 어셈블리의 전체 높이를 줄여 이동 거리를 단축하고 인체공학적 편안함을 향상시키는 것을 목표로 합니다. 그러나 이러한 물리적 부피의 감소는 중요한 공학적 역설을 초래합니다. 즉, 스위치의 높이가 낮아질수록 스템 안정성을 유지하는 것이 기하급수적으로 어려워집니다.

표준 MX 스타일 스위치에서 스템은 측면 움직임을 방지하기 위해 충분한 수직 표면적을 제공하는 하우징에 의해 안내됩니다. 로우 프로파일 디자인에서는 이 안내 표면이 크게 줄어듭니다. 그 결과 종종 "스템 흔들림"(작동 중 키캡의 원치 않는 수평 움직임)이 발생합니다. 고성능 사용자, 특히 빠른 트리거 기능 또는 높은 APM(분당 동작) 입력을 사용하는 사용자에게 이 흔들림은 단순히 미적인 결함이 아닙니다. 이는 작동 일관성, 음향 피드백 및 장기적인 관절 건강에 영향을 미치는 성능 병목 현상입니다.

글로벌 게임 주변 기기 산업 백서(2026)에 따르면, 스위치 제조의 정밀도는 이제 사용자들이 합리적인 가격으로 열성 팬 수준의 공차를 요구하는 "가치-성능" 부문에서 주요 차별화 요소입니다.

스템 흔들림의 물리학: 임계값 및 공차

스템 흔들림은 남북(N/S) 및 동서(E/W)의 두 축으로 분류됩니다. 로우 프로파일 엔지니어링에서 양쪽 축 모두에서 0.5mm 미만의 편차를 달성하는 것은 최고 수준의 제조 성과로 간주됩니다. 대조적으로, 표준 높이 스위치는 하우징 내의 더 긴 가이드 레일로 인해 더 적은 노력으로 이러한 공차를 유지하는 경우가 많습니다.

0.7mm 휴리스틱

커뮤니티 테스트 및 지원 피드백에서 패턴 인식을 통해 도출된 일반적인 산업 휴리스틱은 N/S 축에서 0.7mm를 초과하는 스템 흔들림이 빠른 타이핑 중에 인지적으로 산만해진다고 제안합니다. 이 임계값에서 사용자는 스위치의 "결합"을 느끼기 시작합니다. 즉, 스템이 너무 비스듬하게 기울어져 하우징에 걸리는 느낌입니다.

경쟁 게이머에게 이는 작동 지점에 변동성을 유발합니다. 스위치가 1.0mm에서 작동하도록 설계되었지만 측면으로 0.7mm 흔들린다면, 센서에 도달하는 데 필요한 효과적인 이동 거리는 손가락 타격 각도에 따라 약간 달라질 수 있습니다. 이러한 불일치는 고압 상황에서 입력 누락의 주요 원인입니다.

엔지니어링 트레이드오프: 안정성 vs. 마찰

흔들림을 방지하기 위해 제조업체는 종종 두 가지 주요 스템 형상 중 하나를 사용합니다.

1. 이중 레일 스템: 이 스템은 하우징의 일치하는 채널에 삽입되는 두 개의 평행 가이드 포스트를 사용합니다. 이렇게 하면 단일 중앙 포스트에 비해 가이드 표면적이 크게 증가하지만 스위치의 전체 마찰(긁힘)이 증가합니다.
2. 더하기 모양(십자) 스템 및 방진 벽: 표준 십자 마운트를 원형 또는 정사각형 벽으로 둘러쌈으로써 스템은 이동 초기에 하우징 상단에서 구조적 지지력을 얻습니다.

방법론 참고: 이러한 관찰은 통제된 실험실 연구가 아닌 기계식 키보드 조립 및 커뮤니티 주도 스위치 분해(예: Kailh Choc V2)의 일반적인 패턴을 기반으로 합니다.

성능 영향: 지연 시간 및 빠른 트리거 일관성

스템 불안정성의 가장 중요한 영향은 최신 홀 효과(HE) 키보드에서 느껴집니다. 금속 리프 접점에 의존하는 기존 기계식 스위치와 달리 HE 스위치는 자석을 사용하여 거리를 측정합니다.

지연 시간 델타

"고APM 경쟁 게이머"를 위한 시나리오 모델링에서 우리는 표준 로우 프로파일 기계식 스위치와 빠른 트리거(RT) 기술이 적용된 홀 효과 스위치의 성능을 비교했습니다. 결과는 HE 구현에서 약 7ms의 이론적 지연 시간 이점을 나타냅니다.

그러나 이 약 7ms의 이점은 스템 안정성에 달려 있습니다. 스템이 과도하게 흔들리면 센서로 측정되는 자속이 "노이즈"가 됩니다. 이는 빠른 트리거 소프트웨어가 측면 흔들림을 수직 리프트로 오인하여 키의 조기 재설정을 초래할 수 있습니다. 이것이 고급 HE 키보드가 절대적인 부드러움보다 더 엄격한 하우징 공차를 우선시하는 이유입니다.

인체공학적 부담 및 무어-가그 지수

"로우 프로파일"이 자동으로 "인체공학적"이라는 오해가 흔합니다. 더 낮은 높이는 손목 확장을 줄이지만, 경쟁 게임의 고강도 반복적인 움직임은 특히 불안정한 스위치와 결합될 때 다른 위험을 초래합니다.

무어-가그 변형 지수(SI)를 사용하여 높은 APM과 공격적인 "클로" 그립 자세를 포함하는 게임 작업 부하를 모델링했습니다. SI는 원위 상지 장애의 위험을 평가하기 위한 유효한 도구입니다.

"위험한" 작업 부하 모델링

우리의 분석 결과 SI 점수는 72로, 이는 위험 범주(5점 이상은 위험 증가를 나타냄)에 깊숙이 들어갑니다.

이러한 맥락에서 스템 흔들림의 숨겨진 위험은 사용자가 깨끗한 작동을 보장하기 위해 더 많은 하향 힘을 가해야 한다는 것입니다. 이러한 "과도한 누름"은 강도 승수를 증가시켜 SI 점수를 더욱 높입니다. 사용자는 r/MouseReview 및 r/MechanicalKeyboards와 같은 커뮤니티 포럼의 일반적인 피드백 패턴을 기반으로 스템 유격이 큰 보드에서 집중적으로 사용한 지 2시간 이내에 "클로 경련"을 보고하는 경우가 많습니다.

음향 프로필: "똑똑" vs. "찰칵"

스템 디자인의 정밀도는 키보드의 음향 신호도 결정합니다. 열성 팬 커뮤니티에서는 소리가 종종 빌드 품질의 대리인으로 사용됩니다.

ASTM C423에 따른 재료 물리학 원리에 따르면 스위치 충격으로 발생하는 소리의 주파수는 재료의 강성과 공차의 엄격함에 따라 결정됩니다.

• 찰칵(>2000Hz): 고주파의 날카로운 소리. 이는 종종 하우징에 불안정한 스템이 흔들리거나 얇은 PC(폴리카보네이트) 플레이트 때문입니다.
• 똑똑(<500Hz): 저주파의 부드러운 소리. 이는 안정적인 스템(종종 POM으로 만들어짐), 밀도 높은 하우징 재료, 포론 케이스 폼과 같은 내부 댐핑을 통해 달성됩니다.

로우 프로파일 스위치는 내부 공기 캐비티가 작기 때문에 자연스럽게 "찰칵" 소리가 더 많이 나는 경향이 있습니다. 그러나 과도한 스템 흔들림은 경쟁 플레이어가 입력 시간을 맞추는 데 사용하는 청각적 리듬을 방해하는 가변적이고 불균일한 덜거덕거림을 유발합니다.

시스템 수준 정렬: 플레이트의 역할

완벽하게 설계된 스위치 스템도 키보드의 마운팅 시스템에 결함이 있으면 불안정하게 느껴질 수 있습니다. 스위치와 플레이트의 관계는 매우 중요합니다.

• 플레이트 컷아웃 간격: 플레이트 컷아웃에 0.1mm 이상의 간격이 있으면 전체 스위치 하우징이 기울어져 기존의 스템 흔들림을 악화시킬 수 있습니다.
• 개스킷 vs. 트레이 마운트: 우리의 분석에 따르면 개스킷 마운팅이 로우 프로파일 보드에 더 우수한 경우가 많습니다. 전체 플레이트/PCB 어셈블리가 약간 움직이도록 허용함으로써 중심에서 벗어난 키 누름의 충격을 흡수하여 스위치 스템에 가해지는 측면 스트레스를 줄입니다.

기술 사양 및 모델링 투명성

E-E-A-T 원칙을 유지하기 위해 이 문서에서 사용된 데이터 모델에 대한 다음 투명성을 제공합니다. 이는 물리적 상수 및 산업 표준 휴리스틱을 기반으로 한 결정론적 모델입니다.

부록: 모델링 가정 및 수학

1. 홀 효과 지연 모델

• 공식: $Total Latency = TravelTime + Debounce + Processing + ResetTime$
• 기계적 가정: 3.5ms 이동(1.0mm 작동 시), 3ms 디바운스(펌웨어 제한), 5ms 재설정(0.6mm 히스테리시스 기준).
• HE 가정: 3.5ms 이동, 0ms 디바운스, 0.2ms 처리(MCU 오버헤드), 0.67ms 재설정(0.08mm RT 설정 및 120mm/s 리프트 속도 기준).
• 경계: 120mm/s의 일정한 손가락 속도를 가정합니다. 실제 속도는 누르는 주기 동안 달라집니다.

2. 변형 지수(무어-가그) 모델

• 공식: $SI = Intensity \times Duration \times Efforts \times Posture \times Speed \times DurationPerDay$
• 맥락: 이는 인체공학적 위험에 대한 선별 도구이며 의학적 진단이 아닙니다. 사용된 승수(2, 1.5, 4, 2, 2, 1.5)는 "최악의 시나리오" 경쟁 게임 세션을 나타냅니다.

3. 스템 흔들림 임계값

• 출처: 180가지 이상의 스위치 변형에 대한 커뮤니티 테스트(예: RTINGS 방법론)를 기반으로 한 산업 휴리스틱.
• 한계: 흔들림에 대한 인식은 주관적이며 키캡 프로필(예: DSA vs. Cherry)에 따라 영향을 받을 수 있습니다.

정밀도 과제 요약

로우 프로파일 스위치를 설계하는 것은 "작은 수의 법칙"과의 싸움입니다. 총 높이가 10mm에 불과할 때 0.1mm의 공차 오류는 전체 어셈블리의 1%를 차지하며, 이는 고정밀 제조에서 엄청난 오차 범위입니다.

가치를 중시하는 게이머에게 시사하는 바는 분명합니다. "로우 프로파일"이라는 레이블을 넘어서야 합니다. 진정한 성능은 스템 형상(이중 레일 또는 벽형 디자인 선호), 재료 선택(POM 스템은 자연 윤활 및 안정성 제공), 보드의 마운팅 시스템에 있습니다.

홀 효과 기술은 약 7ms의 상당한 지연 시간 이점을 제공하지만, "고스팅" 또는 조기 재설정을 방지하기 위해 안정적인 기계적 기반이 필요합니다. 시장이 최대 8000Hz(0.125ms 간격)에 이르는 더 높은 폴링 속도로 이동함에 따라 스위치 스템의 물리적 안정성은 입력 변동을 제거하는 최후의 프론티어가 될 것입니다.

면책 조항: 이 문서는 정보 제공 목적으로만 제공되며 전문적인 의학적, 인체공학적 또는 공학적 조언을 구성하지 않습니다. 경쟁 게임은 반복적인 동작을 수반하며 부상을 초래할 수 있습니다. 지속적인 통증이나 인체공학적 설정에 대해서는 항상 자격을 갖춘 의료 전문가와 상담하십시오.

참고 문헌:

1. 글로벌 게임 주변 기기 산업 백서 (2026)
2. 무어, J. S., & 가그, A. (1995). 변형 지수
3. 카일 초크 V2 로우 프로파일 스위치 사양
4. RTINGS - 마우스 클릭 지연 시간 방법론
5. ASTM C423-17 음향 흡수 표준
6. FCC 장비 승인 데이터베이스
7. EU 일반 제품 안전 규정 (GPSR)
