내부 캐비티 밀링: 무게와 사운드 밀도 균형 맞추기

무게의 오류: "무거움이 프리미엄" 패러다임을 넘어서

하이엔드 기계식 키보드 세계에서 무게는 오랫동안 품질의 지름길로 사용되어 왔습니다. 무거운 섀시는 안정성, 내구성, 그리고 "속이 비어 있지 않음"을 시사합니다. 그러나 제조 정밀도가 발전함에 따라 우리는 초점의 변화를 관찰하고 있습니다. 키보드가 무거운 것만으로는 더 이상 충분하지 않습니다. 균형이 잡혀야 합니다. 내부 아키텍처, 특히 컴퓨터 수치 제어(CNC)를 통해 섀시가 밀링되는 방식은 총 질량뿐만 아니라 그 질량이 사용자의 손과 귀와 상호 작용하는 방식까지 결정합니다.

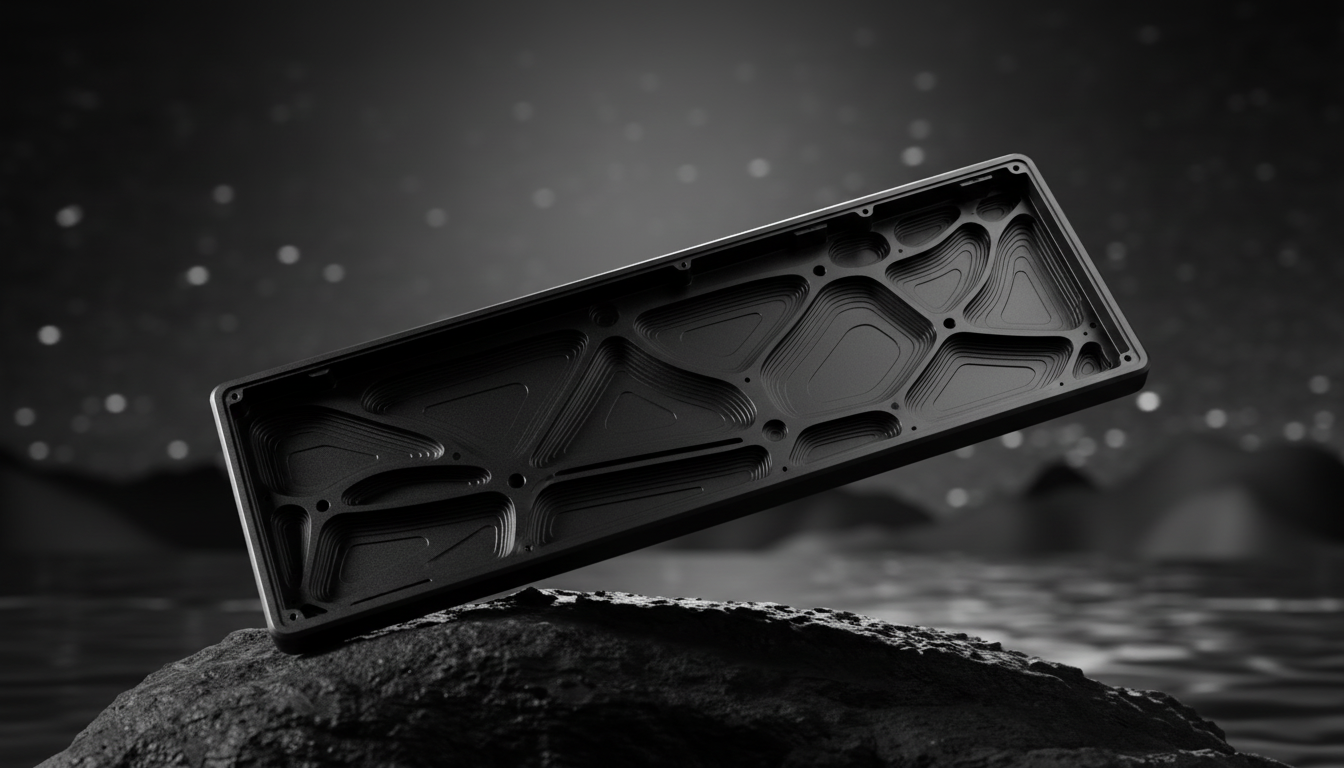

내부 캐비티 밀링은 PCB, 배터리 및 댐핑 레이어를 위한 공간을 만들기 위해 단단한 알루미늄 블록 내부에서 재료를 제거하는 과정입니다. 저가 제조업체는 종종 단순한 직사각형 공간을 밀링하지만, 프리미엄 엔지니어링은 무게 중심과 보드의 음향 특성을 조작하도록 설계된 복잡한 패턴을 포함합니다. 수리 작업대와 설계 연구소에서의 경험에 따르면 "시끄럽고 무거운" 보드와 "프리미엄하고 밀도 있는" 보드 사이의 차이는 전적으로 이러한 숨겨진 내부 기하학에 있습니다.

I. 안정성의 기하학: 무게 중심과 60% 규칙

경쟁적인 게이머들 사이에서 흔한 불만은 "키보드 기울어짐"입니다. 이는 상단 행(예: Escape 키 또는 F-행)을 강하게 누르면 키보드 앞부분이 책상에서 들리는 현상입니다. 이는 키보드가 너무 가벼워서 발생하는 경우는 드물며, 오히려 무게 배분의 실패입니다.

후방 편향 휴리스틱

시나리오 모델링 및 맞춤형 빌드의 패턴 인식을 통해 우리는 중요한 설계 결함을 발견했습니다. 즉, 무게를 줄이거나 더 큰 손목 받침대를 수용하기 위해 케이스의 전면 절반을 과도하게 밀링하는 것입니다. 이는 무게 중심을 사용자 쪽으로 너무 멀리 이동시킵니다.

• 60% 규칙(휴리스틱): 고강도 게임 플레이 중 최적의 안정성을 위해 전체 질량의 약 60%가 케이스의 후면 3분의 1에 위치하도록 무게 배분을 목표로 합니다. 이렇게 하면 가장 공격적인 상단 행 작동도 안정적으로 유지됩니다.
• 이것이 작동하는 이유: 질량을 후면에 집중시킴으로써 키보드는 가해지는 힘에서 멀리 떨어진 피벗 지점을 가진 레버 역할을 합니다. 이는 섀시를 기울이는 데 필요한 "분리" 힘을 증가시킵니다.

구조적 강성 vs. 재료 얇아짐

잘못된 공구 경로 계획은 종종 불균일한 벽 두께를 초래합니다. 내부 모서리가 너무 날카롭게 밀링되면 응력 집중점을 만듭니다. 일반적인 엔지니어링 원리에 따르면, 음향 밀링이 알루미늄의 구조적 무결성을 손상시키지 않도록 응력 집중 계수(Kt)를 계산하기 위해 표준 유한 요소 해석(FEA)이 필요합니다. 많은 경우, 벽이 1.5mm만큼 얇은 저가 보드를 볼 수 있으며, 이는 미세 굴곡과 "깡통 소리"를 유발할 수 있습니다.

II. 음향 밀도: 공명 그리드 깨기

키보드의 소리("똑" 또는 "찰칵"과 같이 애호가들이 설명하는)는 소리 파동이 케이스의 내부 표면에서 반사되는 방식의 직접적인 결과입니다.

균일한 그리드 vs. 유기적인 캐비티

중급 CNC 가공의 일반적인 접근 방식은 내부 중량 감소를 위해 균일한 그리드 또는 벌집 패턴을 사용하는 것입니다. 기계에는 효율적이지만, 이는 종종 더 높은 음조의 더 공명적인 "핑"을 만듭니다.

• 문제: 균일한 패턴은 특정 주파수에서 정상파를 생성합니다. 그리드가 대칭이면 음파가 서로 강화되어 날카롭고 울리는 공명을 유발합니다.
• 해결책: 깊이가 다양한 비대칭 또는 유기적인 캐비티 형상은 음파를 분산시키는 데 훨씬 더 효과적입니다. 내부 형상을 변경함으로써 단일 공명 주파수의 형성을 방지하여 더 깊고 부드러운 음향 프로필을 얻을 수 있습니다.

후처리 역할

밀링이 기본적인 피치를 설정하지만, 최종 "프리미엄" 느낌은 종종 재료 상호 작용을 통해 달성됩니다. 글로벌 게임 주변기기 산업 백서(2026)에 따르면, 음향 성능은 후처리 처리에 의해 크게 영향을 받습니다.

• 점탄성 감쇠: Poron 폼 또는 실리콘 댐핑 패드와 같은 레이어를 추가하면 시스템의 "손실 계수"가 증가합니다.
• PC 플레이트: 폴리카보네이트(PC) 플레이트를 사용하면 저역 통과 필터 역할을 하여 기본 피치를 낮춥니다.

논리 요약: 음향 레이어에 대한 우리의 분석은 강성(영률)과 감쇠 계수가 주파수 감쇠에 직접적으로 매핑된다고 가정합니다. PC 플레이트(낮은 강성)는 피치를 낮추고, Poron(점탄성)은 케이스 핑을 제거하기 위해 1kHz-2kHz 범위를 감쇠시킵니다.

III. 공구 정밀도: 표면 마감의 숨겨진 영향

내부 표면 마감은 제조 우수성을 보여주는 중요한 지표입니다. 복잡하게 밀링된 패턴이라도 거칠거나 일관되지 않은 공구 자국은 진동과 덜거덕거림의 원인이 될 수 있습니다.

공구 자국 및 진동

CNC 비트가 알루미늄 위를 움직일 때 미세한 능선이 남습니다. 저가형 제조에서는 비용 절감을 위해 이러한 능선이 종종 "가공된 상태"로 남겨집니다. 그러나 이러한 능선은 내부 가스켓 및 댐핑 폼의 장착을 방해하여 소리가 "새거나" 진동할 수 있는 미세한 공기 틈을 만들 수 있습니다.

비드 블라스팅 표준

프리미엄 내부 마감은 일반적으로 1차 밀링이 완료된 후 2차 샌드블라스팅 또는 비드 블라스팅으로 달성됩니다. 이 과정은 다음과 같습니다.

1. 공구 자국을 고르게 합니다: 가스켓이 안착할 균일한 표면을 만듭니다.
2. 소리를 확산시킵니다: 거칠고 무광택 표면(미세한 수준에서)은 광택이 있거나 능선이 있는 표면보다 음파를 더 효과적으로 산란시켜 불필요한 공명을 더욱 줄입니다.
3. 아노다이징을 향상시킵니다: 일관된 표면은 보호 코팅이 제대로 접착되어 시간이 지남에 따라 내부 부식을 방지합니다.

IV. 사례 연구: 높은 APM 시나리오를 위한 성능 모델링

이러한 엔지니어링 선택이 실제 성능에 어떻게 영향을 미치는지 보여주기 위해 우리는 손이 큰(~20cm) 경쟁적인 리듬 게이머(예: osu! 또는 StepMania)를 포함하는 시나리오를 모델링했습니다. 이 사용자는 높은 분당 동작 수(APM)로 밀리초 단위의 정확한 입력을 수행합니다.

방법론 및 가정

우리의 모델링은 키보드 디자인의 물리적 및 인체 공학적 영향을 추정하기 위해 결정론적 매개변수를 사용합니다.

모델링 결과: 지연 시간 및 인체공학

1. 홀 효과의 이점: 이 사용자에게 Rapid Trigger가 있는 홀 효과(HE) 센서는 표준 기계식 스위치보다 약 7.5ms의 재설정 시간 이점을 제공합니다. 이는 고정된 재설정 지점과 물리적 디바운스 시간(일반적으로 기계식의 경우 5ms)을 제거하여 달성됩니다.
2. 모션 싱크의 영향: 8000Hz 폴링 속도에서 모션 싱크를 활성화하면 단 ~0.0625ms(폴링 간격의 절반)의 결정론적 지연 시간이 추가됩니다. 이는 1000Hz에서 발생하는 0.5ms 지연에 비해 무시할 만하므로, 서브 밀리초 정밀도에는 높은 폴링 속도가 필수적입니다.
3. 인체공학적 위험: Moore-Garg Strain Index를 사용하여 이 높은 APM 시나리오에 대해 27.0점을 계산했습니다. 5.0점을 초과하는 점수는 일반적으로 위험한 것으로 간주됩니다. 이는 잘 균형 잡힌 무거운 키보드가 단지 사치가 아니라, 키보드가 움직이는 것을 방지하여 사용자가 어색하고 부담스러운 미세 조정을 할 필요가 없게 만드는 도구임을 강조합니다.

모델링 참고: 이는 시나리오 모델이며, 통제된 실험실 연구가 아닙니다. 결과는 일정한 손가락 속도와 선형 센서 응답을 가정합니다. 실제 성능은 펌웨어 구현 및 개인의 생체 역학에 따라 달라질 수 있습니다.

V. 평가 가이드: 가공 품질 평가

사용자는 키보드가 단순히 "부피"가 아닌 "사운드 밀도"를 위해 설계되었는지 어떻게 판단할 수 있을까요?

"노크 테스트" (소비자 휴리스틱)

전문적인 음향 테스트는 레이저 진동계 또는 모달 분석이 필요하지만, 간단한 "노크 테스트"는 애호가들에게 대략적이지만 효과적인 지표 역할을 합니다.

• 테스트: 섀시를 여러 지점(모서리, 중앙, 측벽)에서 단단히 두드립니다.
• 무엇을 찾아야 하는가: 프리미엄 보드는 모든 표면에서 둔하고 일관된 "툭" 소리를 낼 것입니다. 특정 영역에서 높은 "핑" 소리나 속이 빈 "웅웅" 소리가 들린다면, 고르지 않은 벽 두께 또는 내부 댐핑 부족을 나타냅니다.

내부 빈 공간 육안 검사

내부 밀링을 볼 기회가 있다면 (종종 애호가 리뷰 또는 기술 문서에 표시됨):

• 필렛 찾기: 둥근 내부 모서리(필렛)는 제조업체가 응력 집중을 고려했음을 나타냅니다.
• 공구 경로 일관성 확인: 비드 블라스팅으로 매끄럽게 처리된 균일하고 회전하는 공구 자국은 높은 수준의 QC를 나타냅니다.
• "떠다니는" 기둥 피하기: 저가형 보드에서는 나사 장착에 사용되는 얇고 고립된 기둥을 볼 수 있습니다. 이러한 기둥은 종종 진동을 유발합니다. 프리미엄 디자인은 이러한 장착 지점을 섀시 본체에 통합합니다.

신뢰, 안전 및 규정 준수

고성능 주변기기를 선택할 때 엔지니어링 우수성은 규제 엄격함과 일치해야 합니다. 프리미엄 장치는 전기 안전 및 무선 무결성을 보장하기 위해 국제 표준을 준수해야 합니다.

• 무선 무결성: 2.4GHz 스펙트럼에서 작동하는 장치는 미국 FCC (연방 통신 위원회) 및 캐나다 ISED (혁신, 과학 및 경제 개발 캐나다)의 인증을 받아야 합니다.
• 연결 표준: 트라이모드 키보드(Bluetooth/2.4GHz/유선)의 경우 Bluetooth SIG Launch Studio를 통한 검증은 상호 운용성과 보안을 보장합니다.
• 환경 안전: 유해 물질을 제한하기 위해 EU RoHS 지침을 준수하는 재료를 사용했는지 확인하십시오.

요약

내부 캐비티 밀링은 표준 기계식 키보드를 고성능 장비와 구분하는 "보이지 않는" 엔지니어링입니다. 후방 편향된 무게 중심(60% 규칙)을 우선시하고 비대칭 내부 기하학을 활용함으로써 제조업체는 물리적으로 안정적이고 음향적으로 밀도 있는 보드를 만들 수 있습니다. 경쟁적인 게이머에게 이러한 세부 사항은 입력 오류 감소, 청각 피로 감소, 그리고 더 일관된 촉각 경험으로 이어집니다. 다음 빌드를 평가할 때, 총 무게를 넘어 내부 빈 공간의 정밀도를 조사하십시오.

면책 조항: 이 기사는 정보 제공을 목적으로 합니다. 인체공학적 점수 및 성능 모델은 특정 시나리오 가정에 기반하며 의료 조언을 구성하지 않습니다. 반복성 긴장성 손상 또는 직장 인체공학에 관해서는 항상 자격을 갖춘 전문가와 상담하십시오.

참고 자료

• 글로벌 게임 주변기기 산업 백서(2026)
• 댐핑 재료가 진동과 소음을 줄이는 방법 - Engineer Fix
• 점탄성 댐퍼: 진동 제어의 핵심
• Moore, J. S., & Garg, A. (1995). The Strain Index
• USB HID 클래스 정의
