Die Mechanik der Magnetsensorik in Hochleistungs-Peripheriegeräten
Der Übergang von traditionellen mechanischen Kontaktschaltern zu Hall-Effekt-(HE)-Magnetsensoren stellt die bedeutendste Veränderung in der Gaming-Tastaturtechnologie des letzten Jahrzehnts dar. Im Gegensatz zu mechanischen Schaltern, die auf physischen Metallkontakt angewiesen sind – ein Prozess, der von „Entprell“-Verzögerungen und festen Auslösepunkten begrenzt ist – nutzen magnetische Schalter einen Hall-Effekt-Sensor, um die Nähe eines im Schalterstift eingebauten Magneten zu messen. Dies ermöglicht eine granulare, analoge Verfolgung jedes Millimeters des Tastenhubs.
In wettbewerbsorientierten Umgebungen ermöglicht diese Technologie Funktionen wie Rapid Trigger (RT), bei der eine Taste sofort zurückgesetzt wird, sobald sie sich nach oben bewegt, unabhängig von ihrer Position im Hubweg. Wenn Enthusiasten diese Einstellungen jedoch an die absoluten physischen Grenzen treiben, tritt ein Phänomen namens Sensorsättigung auf. Dieser technische Engpass, der am „Bottom-Out“-Punkt des Tastendrucks auftritt, kann unbeabsichtigt genau die Latenz verursachen, die magnetische Schalter eigentlich eliminieren sollten. Das Verständnis des Zusammenspiels zwischen magnetischer Flussdichte ($B$) und Sensorspannungsausgang ist für jeden Spieler, der seine Hardware für professionelle Mechaniken optimieren möchte, unerlässlich.

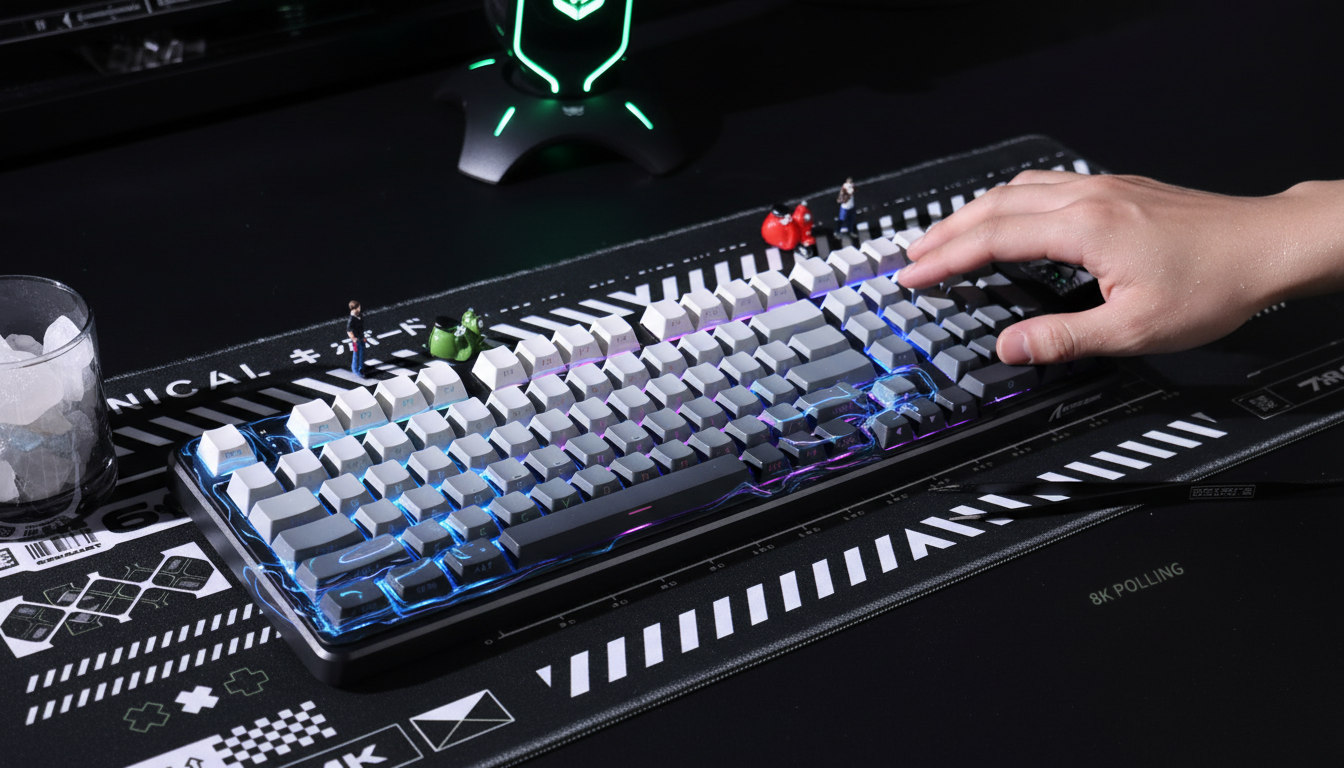

Verständnis der Sensorsättigung (Bmax) und Input-Stickiness
Im Kern jedes magnetischen Schalters befindet sich ein Hall-IC (integrierter Schaltkreis). Dieser Sensor erzeugt eine Spannung, die proportional zur Stärke des Magnetfelds ist. Im Idealfall ist diese Beziehung linear: Wenn sich der Magnet während eines Tastendrucks dem Sensor nähert, steigt die Spannung vorhersehbar an. Jeder Hall-Sensor hat jedoch eine physikalische Grenze, den Sättigungspunkt oder $B_{max}$.
Wenn ein Magnet den unteren Anschlag erreicht und direkt am oder sehr nahe am Sensor sitzt, kann die magnetische Flussdichte den linearen Bereich des Sensors überschreiten. An diesem Punkt erreicht die Ausgangsspannung des Sensors ein Plateau. Selbst wenn der Magnet physisch stärker gedrückt wird oder sich durch PCB-Biegung leicht bewegt, kann der Sensor keinen höheren Wert registrieren.
Das Problem: Reset-Latenz beim Gegenstrafe-Bewegen
Im intensiven FPS-Gaming zeigt sich dies am deutlichsten beim schnellen Gegenstrafe-Bewegen. Wenn ein Spieler die Tasten 'A' und 'D' in schneller Folge antippt, drücken sie den Schalter oft ganz durch. Wenn der Sensor am unteren Anschlag gesättigt ist, benötigt der Magnet eine gewisse Zeit, um sich weit genug zu entfernen, damit das Magnetfeld wieder in den vom Sensor erkennbaren linearen Bereich fällt.
Erfahrene Spieler beschreiben dies als „Input-Stickiness“ – eine wahrgenommene Verzögerung von 5–15 ms, bei der sich die Taste für einen Bruchteil einer Sekunde „festgeklebt“ anfühlt, obwohl der Finger bereits beginnt, sich zu heben. Diese Verzögerung wird nicht durch das Festhängen des Schalterstifts verursacht, sondern dadurch, dass der Sensor wartet, bis der magnetische Fluss unter die $B_{max}$-Schwelle gesunken ist, bevor er eine Positionsänderung an die Firmware melden kann.
Logik-Zusammenfassung: Unsere Analyse der Sensorsättigung geht davon aus, dass der Hall-IC einen standardmäßigen linearen Bereich von ~100-200 mT hat. Wenn der Magnet ein Feld erzeugt, das diesen Bereich überschreitet, wird das analoge Signal abgeschnitten, was zu einem Verlust der Positionsauflösung im unteren 0,5mm des Weges führt. Dies basiert auf den Standardprinzipien des Hall-Effekts, wie sie in der USB HID-Klassendefinition (HID 1.11) beschrieben sind.
Quantifizierung des Leistungsunterschieds: Das osu!-Spezialistenszenario
Um die Auswirkungen der Abstimmung bei Sättigung zu demonstrieren, haben wir ein intensives Szenario mit einem osu!-Rhythmusspiel-Spezialisten modelliert. Diese Spieler führen oft schnelle Tastendrücke bei über 300 BPM aus, wobei die Timingfenster so eng wie ±20ms sind. In diesem Modell verglichen wir einen Standard-Mechanikschalter mit einem Hall-Effekt-Schalter, der mit einer aggressiven Rapid Trigger-Einstellung betrieben wird, um die Sättigungszone zu vermeiden.
Latenzvergleich: Mechanisch vs. optimierter Hall-Effekt
| Parameter | Mechanischer Schalter | Hall-Effekt (Optimiert) | Begründung |
|---|---|---|---|
| Reisezeit | 5 ms | 5 ms | Standardmäßige physische Betätigungsgeschwindigkeit. |
| Entprellverzögerung | 5 ms | 0 ms | HE eliminiert Kontaktprellen. |
| Reset-Distanz | 0,5 mm | 0,1 mm | RT ermöglicht nahezu sofortiges Zurücksetzen. |
| Reset-Zeit (bei 150 mm/s) | ~3,3 ms | ~0,7 ms | Zeit, bis der Finger den Reset-Punkt überschreitet. |
| Gesamte Eingabeverzögerung | ~13,3 ms | ~5,7 ms | End-to-End-Verarbeitungszeit. |
Berechneter Latenzvorteil: ~7,7 ms
Dieser ~8ms-Vorteil ist sowohl für Rhythmusspiele als auch für taktische Shooter entscheidend. Für einen osu!-Spieler entspricht diese Reduktion etwa 2–3 zusätzlichen Tastendrücken pro Sekunde bei 300 BPM. Dieser Vorteil ist jedoch nur erreichbar, wenn der Sensor nicht gesättigt ist. Ist der Sensor gesättigt, kann die „Reset-Zeit“ des Hall-Effekt-Schalters auf 10ms oder mehr ansteigen, wodurch die Vorteile der Technologie effektiv aufgehoben werden.
Methodik-Hinweis (Szenario-Modell): Diese Berechnung verwendet die kinematische Formel $t = d/v$ (Zeit = Strecke / Geschwindigkeit). Wir gingen von einer konstanten Fingerhebegeschwindigkeit von 150 mm/s aus, was typisch für schnelles Tippen auf Elite-Niveau ist. Dies ist ein deterministisches Szenario-Modell, keine kontrollierte Laborstudie, und individuelle Ergebnisse können je nach Schalterfedergewicht und Fingerkraft variieren.

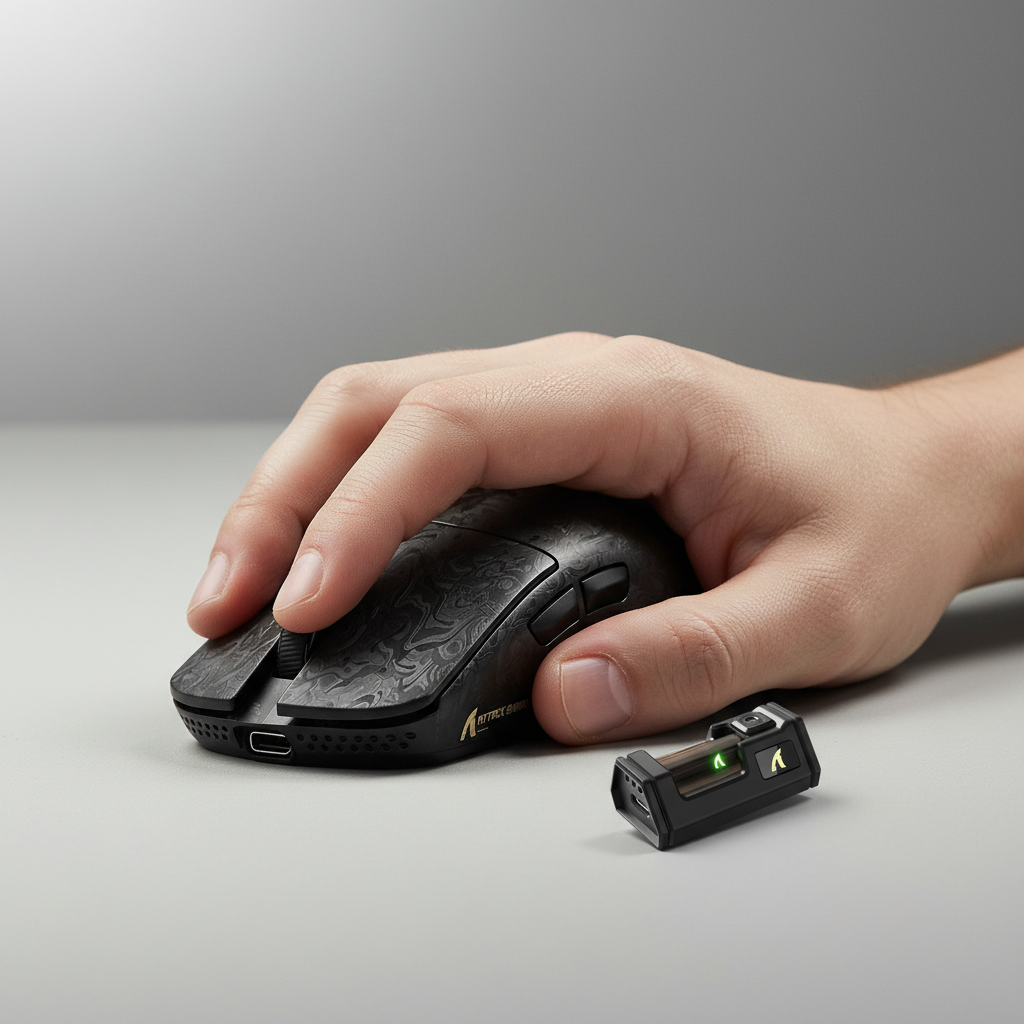

Der 8000Hz (8K)-Faktor und Motion Sync
Moderne „Pro-Consumer Challenger“-Peripheriegeräte kombinieren oft magnetische Schalter mit ultra-hohen Abfrageraten wie 8000Hz. Während bei 1000Hz alle 1,0ms ein Paket gesendet wird, reduziert 8000Hz dieses Intervall auf nur 0.125ms. Diese hohe Frequenz ist darauf ausgelegt, die präzisen analogen Daten des Hall-Sensors mit minimaler Verzögerung an den PC zu übertragen.
Berechnung der Motion Sync-Latenz
Ein weit verbreiteter Irrglaube in der Gaming-Community ist, dass Motion Sync – eine Funktion, die Sensordaten mit dem USB Start of Frame (SOF) synchronisiert – eine feste Latenz von 0,5ms hinzufügt. Während dies bei 1000Hz zutrifft, ändert sich die Rechnung bei 8000Hz erheblich.
- Bei 1000Hz: Motion Sync-Verzögerung ≈ 0,5ms (die Hälfte des Abfrageintervalls).
- Bei 8000Hz: Motion Sync-Verzögerung ≈ 0,0625ms.
Bei 8K wird die Latenzstrafe für Motion Sync vernachlässigbar, während der Vorteil einer konsistenten Sensor-Frame-Rate erhalten bleibt. Diese Konsistenz ist entscheidend bei den Mikroanpassungen, die erforderlich sind, um eine Sensorübersättigung zu vermeiden.
CPU- und USB-Topologie-Beschränkungen
Der Betrieb mit 8000Hz bei magnetischen Schaltern belastet die Interrupt Request (IRQ)-Verarbeitung des Systems erheblich. Dies ist ein Engpass der Betriebssystemplanung und nicht der reinen CPU-Kernanzahl. Um Stabilität zu gewährleisten:
- Direkter Anschluss an Rear I/O: Geräte müssen direkt an die USB-Anschlüsse auf der Rückseite des Motherboards angeschlossen werden.
- Hubs vermeiden: USB-Hubs oder Front-Panel-Anschlüsse führen zu geteilter Bandbreite und potenziellen Signalstörungen, die „Paketverluste“ im hochdichten analogen Strom von magnetischen Schaltern verursachen können.

Optimierungsstrategie: Die 0,2-mm-Buffer-Regel
Um eine Sensorübersättigung zu vermeiden, die die Leistung beeinträchtigt, ist es bei professionellen Spielern üblich, einen „Bottom-Out-Buffer“ zu implementieren. Anstatt die Firmware den Magneten bis zum physischen Limit verfolgen zu lassen, wird die softwaredefinierte Anschlagdistanz leicht über dem physischen Boden festgelegt.
Schritt-für-Schritt-Tuning-Anleitung
- Physisches Anschlagen identifizieren: Die meisten magnetischen Schalter haben einen Gesamtweg von 3,5 mm bis 4,0 mm.
- Buffer anwenden: Setze die maximale Hubdistanz in deiner Konfigurationssoftware auf 0,2 mm – 0,3 mm über dem physischen Limit (z. B. wenn der Schalter bei 4,0 mm anschlägt, setze das Software-Limit auf 3,7 mm).
- Deadzone festlegen: Implementiere eine Software-Deadzone von 0,05 mm am oberen und unteren Ende des Hubwegs. Dies verhindert „Ghosting“ oder Fehltrigger, die durch magnetisches Flusszittern oder temperaturbedingte Kalibrierungsdrift verursacht werden.
Diese Anpassung stellt sicher, dass der Sensor innerhalb seines linearen Bereichs bleibt und reduziert die Reset-Latenz um geschätzte 40–60 % im Vergleich zu einem gesättigten Zustand. Sie verhindert den „Plateau“-Effekt und ermöglicht es dem Rapid Trigger-Algorithmus, die Aufwärtsbewegung des Magneten in dem Moment zu erkennen, in dem sie auftritt.
Datenpunkt: IPS- und DPI-Sättigung
Bei Verwendung von 8000Hz-Peripheriegeräten hängt die erzeugte Datenmenge auch von deinen Mauseinstellungen ab. Um die 8K-Bandbreite vollständig auszuschöpfen:
- Bei 800 DPI musst du die Maus mit mindestens 10 IPS (Inches pro Sekunde) bewegen.
- Bei 1600 DPI sind nur 5 IPS erforderlich. Höhere DPI-Einstellungen sorgen im Allgemeinen für ein stabileres 8000Hz-Signal bei langsamen, präzisen Mikroanpassungen.
System-Synergie: Monitor-Bildwiederholfrequenzen
Es gibt einen hartnäckigen Mythos, dass die Bildwiederholfrequenz deines Monitors mindestens 1/10 deiner Abtastrate betragen muss (z. B. ein 800Hz Monitor für eine 8000Hz Maus). Dies ist mit der aktuellen Technologie mathematisch nicht praktikabel.
Die tatsächliche Beziehung betrifft Wahrnehmungsschwellen. Während eine Pollingrate von 8000Hz Mikostottern durch häufigere Cursor-Updates reduziert, benötigt man ein Display mit hoher Bildwiederholrate (240Hz, 360Hz oder die aufkommenden 540Hz-Panels), um den flüssigeren Verlauf visuell wahrzunehmen. Bei einem 60Hz-Monitor sind die visuellen „Lücken“ zwischen den Frames so groß, dass die Vorteile von 8K-Polling und Rapid Trigger durch Bewegungsunschärfe auf der Displayseite weitgehend verdeckt werden.
Regulatorische Konformität und Qualitätssicherung
Bei der Auswahl von Hochleistungs-Magnetperipheriegeräten ist es wichtig sicherzustellen, dass die Hardware internationalen Standards für Signalqualität und Sicherheit entspricht. Geräte, die beispielsweise 2,4-GHz-Wireless oder Hochgeschwindigkeits-USB-Controller verwenden, müssen die FCC Equipment Authorization-Richtlinien einhalten, um sicherzustellen, dass das hochfrequente Polling keine Störungen bei anderen Haushaltsgeräten verursacht.
Darüber hinaus betont das Global Gaming Peripherals Industry Whitepaper (2026), dass mit steigenden Pollingraten und Sensorsensitivität die Qualität der internen MCU (Microcontroller Unit) zum entscheidenden Faktor wird, ob ein Gerät den Datenfluss ohne Abstürze oder Jitter bewältigen kann.
Zusammenfassung der Profi-Tuning-Methoden
Die Optimierung einer magnetischen Schaltertastatur ist ein Gleichgewicht zwischen physikalischer Mechanik und digitaler Kalibrierung. Indem Spieler die Realität der Sensorsättigung ($B_{max}$) anerkennen, können sie über die „Out-of-the-Box“-Einstellungen hinausgehen und eine wirklich reaktionsschnelle Schnittstelle schaffen.
- Sättigung vermeiden: Stellen Sie Ihre Software-Bottom-Out 0,2 mm über dem physischen Limit ein.
- 8K nutzen: Verwenden Sie 8000Hz Polling mit Motion Sync für eine vernachlässigbare Latenz von 0,06 ms.
- Signalqualität erhalten: Verwenden Sie rückseitige I/O-Ports und hochwertige Kabel, wie solche, die den USB-IF-Standards entsprechen.
- Für die Engine kalibrieren: Verschiedene Spiele verarbeiten schnelle Eingaben unterschiedlich; testen Sie immer die Empfindlichkeit Ihres „Rapid Trigger“ im Spiel, um sicherzustellen, dass die Engine bei hohen BPM-Sequenzen keine Eingaben verliert.
Durch die Anwendung dieser technischen Prinzipien können Wettkampfspieler sicherstellen, dass ihre Hardware ein Vorteil bleibt und kein Engpass wird, um das „schnelle“ Gefühl zu bewahren, das für Spitzenleistungen erforderlich ist.
Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Feine Hardware-Anpassungen, einschließlich Firmware-Modifikationen oder aggressiver Auslöse-Einstellungen, können je nach individuellen Bauteiltoleranzen und Umweltfaktoren unterschiedlich wirksam sein. Verwenden Sie stets die spezifischen Kalibrierungswerkzeuge und Sicherheitsrichtlinien Ihres Herstellers, bevor Sie wesentliche Änderungen an Ihren Peripheriegeräten vornehmen.
