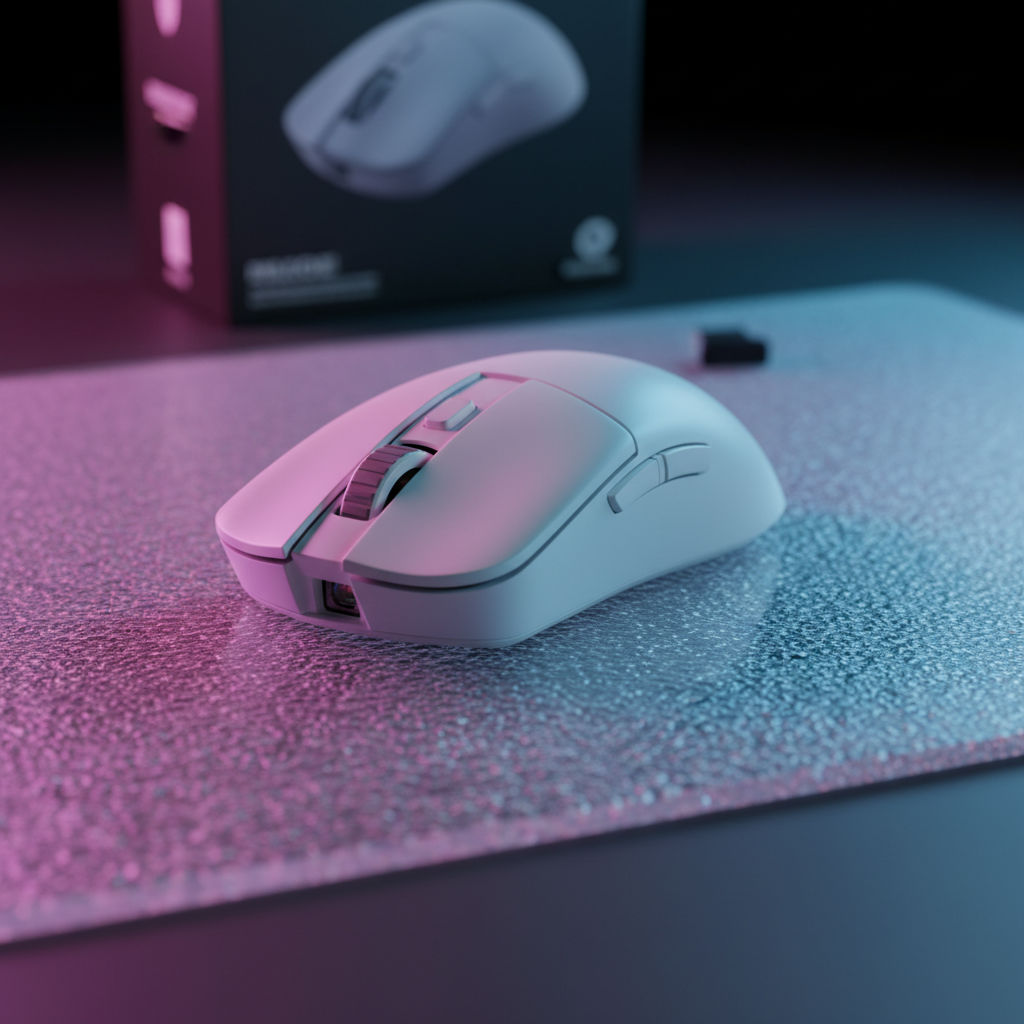

Optimisation des capteurs optiques pour le suivi sur les tapis de jeu en verre

La mécanique du suivi optique sur surfaces en verre

La transition des surfaces traditionnelles en tissu ou hybrides vers les tapis de jeu en verre représente un changement majeur dans le paysage compétitif de l’esport. Bien que le verre offre une glisse quasi sans friction et une durabilité exceptionnelle, il introduit un ensemble unique de défis optiques pour les capteurs modernes. Les capteurs optiques standards fonctionnent en prenant des milliers d’images microscopiques par seconde de la surface en dessous. Sur le tissu, le tissage complexe fournit des « repères » à fort contraste que le processeur d’image CMOS (Semi-conducteur complémentaire métal-oxyde) du capteur peut suivre.

Cependant, une surface en verre parfaitement lisse et transparente offre presque aucun contraste. Sans caractéristiques microscopiques à identifier, un capteur peut subir des « dérapages » — où le curseur s’envole vers le bord de l’écran — ou un tremblement important. Pour y remédier, les tapis en verre haute performance utilisent une texture nano-micro-gravée spécialisée. Selon le Livre blanc mondial sur les périphériques gaming (2026), ces surfaces nécessitent généralement une profondeur de gravure comprise entre 0,85 μm et 1,2 μm pour créer une réflexion diffuse suffisante pour un suivi fiable. Comprendre comment calibrer votre matériel pour interagir avec cette texture au niveau micron est la différence entre un avantage compétitif et un échec matériel.

Choix du capteur : PAW3395 vs. PAW3950MAX

Pour le suivi sur verre, le modèle de capteur est la variable matérielle la plus critique. Alors que les capteurs d’entrée de gamme échouent souvent complètement sur les surfaces réfléchissantes, les modèles phares comme le PAW3395 et le plus récent PAW3950MAX sont conçus avec une tolérance plus élevée aux environnements à faible contraste.

Comme détaillé dans le catalogue PixArt Imaging - Produits, le PAW3950MAX est spécialement conçu pour gérer les surfaces « type verre » grâce à un algorithme de flux optique plus robuste. Cependant, même ces capteurs haut de gamme ne sont pas « plug-and-play » sur verre. Ils dépendent d’optimisations spécifiques du firmware pour interpréter le signal atypique provenant d’une surface réfléchissante. Nous observons souvent que, bien qu’un capteur puisse être certifié pour le verre, la mise en œuvre de son firmware — notamment la manière dont il gère le lissage du signal — peut introduire une latence imprévisible (basée sur des tendances courantes issues du support client et des dépannages communautaires, non sur une étude en laboratoire contrôlée).

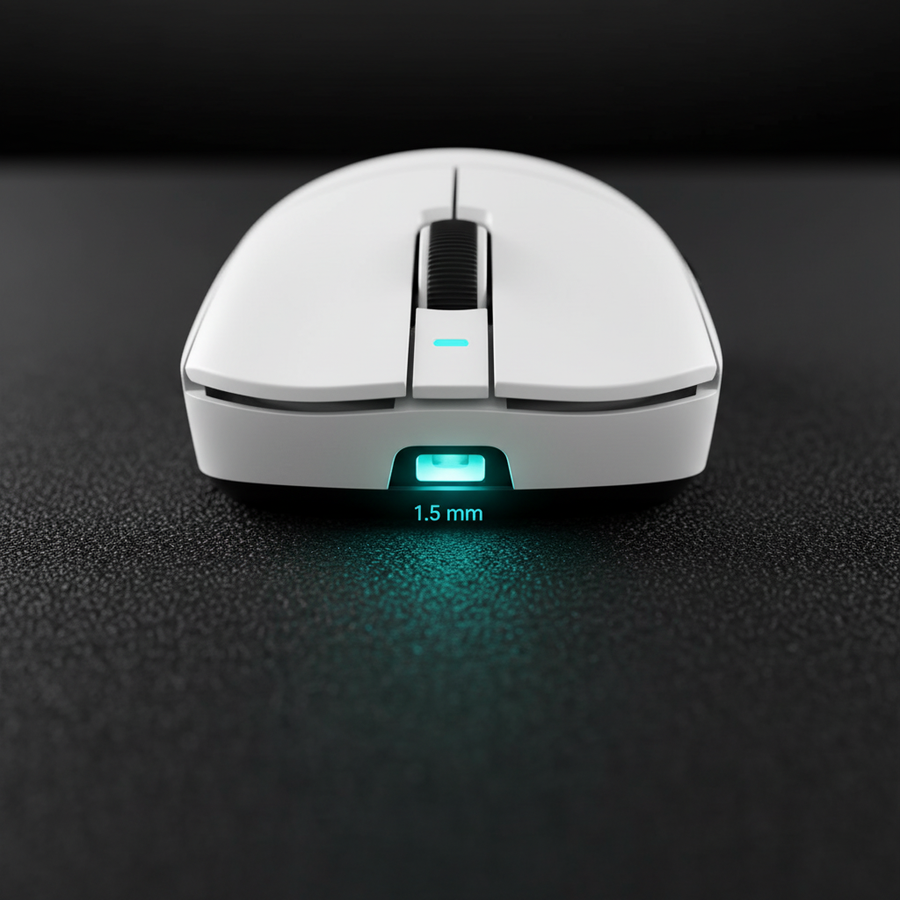

Calibration critique : Maîtriser la distance de décollage (LOD)

La frustration la plus courante des utilisateurs de tapis en verre est la dérive du curseur lors du repositionnement de la souris. Cela résulte presque toujours d'un mauvais réglage de la distance de décollage (LOD). La LOD définit la hauteur à laquelle le capteur cesse de suivre lorsque la souris est levée du tapis.

Sur des tapis en tissu, une LOD « basse » (par exemple 1 mm) est préférée pour éviter que le curseur ne bouge lorsque la souris est repositionnée. Sur verre, cependant, les propriétés réfléchissantes du matériau peuvent tromper le capteur en lui faisant « voir » la surface même lorsque la souris est physiquement levée. Dans notre expérience avec le support technique et la gestion des RMA, les fonctions « Auto-LOD » ou « Calibration de surface » d'usine échouent fréquemment sur verre car elles sont optimisées pour la réflexion diffuse des textiles.

Pour des capteurs comme le PAW3395, nous recommandons un réglage manuel de la LOD à 2 mm comme point de départ minimum sur du verre non traité. Cela offre une marge contre la tendance du capteur à perdre son verrouillage de suivi sur des plans réfléchissants. Vous pouvez affiner cela via le logiciel du fabricant. Pour une analyse plus approfondie de ces mécanismes, consultez notre guide sur Affiner la distance de décollage pour une précision compétitive.

Résumé logique : Notre recommandation pour une LOD minimale de 2 mm sur verre est une heuristique dérivée de l'observation des échecs de suivi sur des surfaces très brillantes où le cadrage interne du capteur ne parvient pas à distinguer la surface de l'espace aérien.

Taux de polling et compromis de latence à 8K

Les joueurs compétitifs recherchent souvent les taux de polling les plus élevés — 4000 Hz ou 8000 Hz — pour obtenir des temps de réponse quasi instantanés. À 8000 Hz, la souris envoie un paquet toutes les 0,125 ms, réduisant considérablement les micro-saccades sur les écrans à taux de rafraîchissement élevé.

Cependant, le suivi sur verre ajoute une couche de complexité au traitement du signal. Pour maintenir un taux de rapport stable de 8000 Hz sur une surface à faible contraste, le capteur doit souvent utiliser la « synchronisation de mouvement ». Cette fonction aligne la fréquence d'images interne du capteur avec l'intervalle de polling USB. Alors que la synchronisation de mouvement sur des souris à 1000 Hz ajoute un délai notable d'environ 0,5 ms, la pénalité à 8000 Hz est nettement inférieure.

Modélisation de la pénalité de latence à 8K

Nous avons modélisé le compromis de latence pour un joueur compétitif utilisant un taux de polling de 8000 Hz avec la synchronisation de mouvement activée.

• Latence de base : 0,8 ms (firmware optimisé)
• Intervalle de polling : 0.125ms (1000 / 8000)
• Délai ajouté par la synchronisation de mouvement : ~0,06 ms (0,5 * intervalle de polling)
• Latence totale estimée : ~0,86 ms

Cette pénalité minimale (~0,06 ms) suggère que les joueurs compétitifs peuvent activer en toute sécurité la synchronisation de mouvement sur des tapis en verre pour réduire les secousses sans impact significatif sur leur vitesse « clic-à-photon ». Cependant, sachez que le polling à 8000 Hz impose une lourde charge au traitement des requêtes d'interruption (IRQ) du processeur. Nous déconseillons fortement l'utilisation de hubs USB ; connectez toujours directement aux ports I/O arrière de la carte mère pour éviter la perte de paquets.

Résolution et DPI : éviter le saut de pixel sur 4K

Un piège peu évident pour les utilisateurs de tapis en verre est le « saut de pixel », particulièrement avec des moniteurs 4K haute résolution. Beaucoup de joueurs restent à 800 ou 1600 DPI par habitude, mais cela peut entraîner une perte de précision sub-pixel sur les écrans haute résolution.

En appliquant le théorème d'échantillonnage de Nyquist-Shannon au suivi de souris, nous pouvons déterminer le DPI minimum requis pour un mouvement fluide 1 pour 1 sur un écran 4K. Pour un champ de vision standard de 103° (FOV) et un style de jeu à haute sensibilité (par exemple, 25 cm/360°), les calculs indiquent qu'un DPI minimum d'environ 2750 est nécessaire pour éviter l'aliasing.

Pourquoi ce chiffre est important : Si votre DPI est trop bas, la souris ne peut pas envoyer suffisamment de « counts » pour représenter un seul pixel de déplacement à l'écran. Cela entraîne un « saut » du curseur sur les pixels, ce qui est aggravé par l'environnement à haute vitesse et faible friction d'un tapis en verre. Nous recommandons de régler votre capteur à 3200 DPI et de baisser votre sensibilité en jeu pour compenser. Cela garantit que le capteur fonctionne à une résolution suffisamment élevée pour capturer chaque micro-ajustement sur la gravure en verre.

Stabilité sans fil et gestion de la batterie

La performance sans fil sur verre est sensible aux interférences environnementales. Le verre lui-même ne bloque pas les signaux, mais les cadres métalliques des bureaux de jeu ou les grands moniteurs peuvent créer des « zones mortes » ou des chemins de réflexion provoquant des pics de latence d'entrée.

De plus, faire fonctionner une souris à 4000Hz ou 8000Hz sur une surface en verre augmente la consommation d'énergie. Le capteur nécessite plus de courant pour traiter la micro-texture à faible contraste, et la radio doit travailler davantage pour maintenir un taux de sondage élevé.

Modélisation de l'autonomie de la batterie (Scénario de tournoi)

Nous avons modélisé l'autonomie de la batterie pour une souris sans fil de qualité professionnelle (batterie 300mAh) dans un contexte de tournoi :

• Taux de sondage : 4000Hz
• Consommation totale de courant : ~19mA (Capteur + Radio + MCU)
• Autonomie estimée : ~13,4 heures

Cette fenêtre de 13 heures est suffisante pour une journée complète de jeu compétitif, mais laisse peu de marge d'erreur. Les utilisateurs doivent établir une routine de charge stricte entre les sessions et s'assurer que le récepteur sans fil est en ligne de vue directe, idéalement à moins de 30 cm du tapis de souris.

Entretien : Protéger la micro-gravure

La longévité d'un tapis en verre dépend entièrement de l'intégrité de sa surface micro-gravée. Avec le temps, l'abrasion microscopique causée par la poussière et les huiles de la peau peut combler ou user la gravure, entraînant un suivi irrégulier.

Routine d'entretien professionnelle :

1. Nettoyage quotidien : Utilisez un chiffon en microfibre pour enlever la poussière. Même de petites particules peuvent agir comme du papier de verre sous les pieds PTFE (Téflon) de votre souris.
2. Nettoyage en profondeur : Nettoyez périodiquement la surface avec de l'alcool isopropylique (70 % ou plus). Cela élimine les huiles de la peau qui créent des "zones glissantes" où le capteur pourrait perdre le contraste.
3. Rotation : Nous recommandons de faire pivoter légèrement l'orientation du tapis toutes les quelques semaines. Cela répartit l'usure sur différentes zones de la gravure, prolongeant la durée de vie fonctionnelle du tapis.
4. Entretien des patins : Vérifiez régulièrement les patins PTFE de votre souris. S'ils sont rayés ou incrustés de débris, ils endommageront la surface en verre.

Méthodologie & Divulgation de Modélisation

Les données et les analyses techniques présentées dans ce guide sont dérivées de modèles paramétrés déterministes et d'heuristiques courantes de l'industrie. Elles sont destinées à servir de guide directionnel pour l'optimisation, et non comme des mesures absolues en laboratoire.

Note de modélisation (paramètres reproductibles)

Conditions aux limites :

• Les résultats peuvent varier selon les implémentations spécifiques du firmware du capteur (par exemple, les algorithmes de lissage).
• Les estimations de batterie supposent un état actif continu ; les modes "veille" réels prolongeront le temps total en veille.
• Les calculs DPI supposent un FOV standard de 103° ; des réglages FOV plus élevés augmenteront la nécessité en DPI.

Liste de Contrôle Stratégique pour les Utilisateurs de Tapis en Verre

Pour garantir un suivi parfait et des performances de niveau professionnel sur verre, suivez cette liste de contrôle technique :

• Matériel : Assurez-vous que votre capteur est un PAW3395 ou PAW3950MAX.
• Calibration : Désactivez "Auto-LOD" et réglez manuellement le LOD à 2 mm ou "Élevé".
• Résolution : Utilisez un minimum de 3200 DPI pour les écrans 4K afin d'éviter le saut de pixels.
• Connectivité : Branchez le récepteur 8K directement sur un port USB arrière de la carte mère.
• Environnement : Maintenez une ligne de vue dégagée entre le récepteur et la souris.
• Entretien : Nettoyez quotidiennement avec un chiffon en microfibre et hebdomadairement avec de l'alcool isopropylique.

En alignant les réglages de votre capteur avec les propriétés physiques uniques du verre, vous pouvez tirer parti de la rapidité d'une surface dure sans sacrifier la précision au pixel près requise pour le jeu compétitif.

Avertissement : Cet article est à titre informatif uniquement. Des taux de sondage élevés et des calibrations avancées du capteur peuvent varier en efficacité selon le matériel PC individuel, l'optimisation du système d'exploitation et la compatibilité spécifique du moteur de jeu. Référez-vous toujours au manuel officiel de votre appareil avant d'effectuer des mises à jour du firmware.

Sources

• Définition de la classe USB HID (HID 1.11)
• Spécification du Produit Nordic Semiconductor nRF52840
• Livre blanc mondial sur l'industrie des périphériques de jeu (2026)
• PixArt Imaging - Catalogue de Produits
• ISO 9241-410 : Ergonomie de l'interaction homme-système
