Personnaliser la courbe de force : un guide technique pour le remplacement des ressorts à effet Hall
L'apparition des interrupteurs magnétiques à effet Hall (HE) a fondamentalement changé le paysage des performances pour les périphériques de jeu compétitifs. Contrairement aux interrupteurs mécaniques traditionnels qui reposent sur un contact physique métal sur métal pour fermer un circuit, les interrupteurs HE utilisent un aimant et un capteur à effet Hall pour mesurer la position précise de la tige. Bien que cette technologie permette des fonctionnalités comme Rapid Trigger et des points d'activation réglables, la sensation physique — la résistance et la vitesse de retour — reste un produit du ressort interne.
Pour les passionnés cherchant à optimiser leur matériel, remplacer les ressorts d'origine par des poids personnalisés est une méthode principale de réglage. Ce processus, cependant, est beaucoup plus complexe qu'une modification mécanique standard. Parce que les capteurs magnétiques sont sensibles à des changements de position et de flux magnétique à l'échelle du micron, toute modification physique du boîtier de l'interrupteur ou des composants internes nécessite une approche technique rigoureuse pour maintenir l'intégrité des performances.
La physique de la détection magnétique et de la tension du ressort
Dans un interrupteur à effet Hall, le capteur sur le PCB mesure la densité du flux magnétique à mesure que l'aimant (logé dans la tige de l'interrupteur) se rapproche. Le firmware traduit ce changement de tension en une mesure de distance. Selon la définition de classe USB HID (HID 1.11), ces dispositifs doivent rapporter les données d'entrée dans des paramètres de protocole stricts, mais le comportement "analogique" interne du champ magnétique est là où la personnalisation intervient.
Le ressort fournit la force ascendante nécessaire pour ramener la tige à sa position de repos. Dans les interrupteurs HE, toutes les unités sont intrinsèquement linéaires [DF5]. Il n'y a pas de "bosse" tactile ni de "clic" car de tels mécanismes introduiraient une friction physique qui gênerait le déplacement magnétique fluide requis pour la précision de Rapid Trigger.
Le rôle de la vitesse de retour dans Rapid Trigger
La technologie Rapid Trigger permet à une touche de se réinitialiser dès qu'elle commence à remonter, sans attendre qu'elle franchisse un point de réinitialisation fixe. La vitesse à laquelle la touche revient (déterminée par la "poussée" du ressort au point d'enfoncement maximal) influence directement la rapidité avec laquelle un joueur peut réactiver la touche.
Résumé logique (avantage de latence) : Basé sur notre modélisation de scénario pour les jeux FPS compétitifs, nous avons comparé un switch mécanique standard à un switch Hall Effect avec un échange de ressort de 35g. Sous une vitesse de levée de doigt agressive de 150 mm/s, la configuration HE offre un avantage théorique de latence d’environ 8 ms. Cela provient de la réduction de la distance de réinitialisation de 0,5 mm (hystérésis mécanique) à 0,1 mm (HE Rapid Trigger) et de l’élimination du rebond logiciel.
Outils et précautions de sécurité pour les composants magnétiques
Le modding des switches Hall Effect présente des risques absents des claviers mécaniques traditionnels. Le piège le plus critique identifié par les praticiens expérimentés est l’utilisation d’outils métalliques. Approcher un tournevis magnétisé ou des pinces en acier près de l’aimant interne peut en modifier la polarité ou magnétiser l’outil lui-même, entraînant des lectures incohérentes du capteur.
Kit d’outils essentiel pour le modding HE :
- Pinces en plastique ou céramique : Elles sont non conductrices et non magnétiques, garantissant qu’elles n’interfèrent pas avec le champ magnétique du switch lors du démontage.
- Ouvre-switch : Un ouvre-switch de style MX standard fonctionne généralement, mais assurez-vous qu’il est fabriqué en polymère de haute qualité ou en aluminium non magnétique.
- Krytox 105G0 : Une huile fine et haute performance utilisée exclusivement pour les ressorts.
- Logiciel de calibration : Le pilote officiel ou le configurateur web pour votre modèle spécifique (par exemple, Attack Shark Official Driver).
Piège courant : polarité de l’aimant
Si un aimant tombe de la tige lors d’un échange de ressort, il doit être réinséré avec le pôle correct face au capteur. Inverser l’aimant fera que le capteur lira le mouvement à l’envers ou ne détectera pas la touche du tout. Effectuez toujours un « test à blanc » avec un seul switch pour vérifier l’orientation avant de traiter un clavier entier.
Choisir le ressort approprié : poids et géométrie
Lors du choix des ressorts de remplacement, les moddeurs doivent équilibrer le désir d’une touche légère avec les exigences physiques du capteur.
Heuristiques de force d’activation
Basé sur les tendances observées dans les communautés d’enthousiastes et les données du support technique, nous utilisons la règle empirique suivante pour la force d’activation :
- 30g et moins : Extrêmement léger. Bien que rapide, cela conduit souvent à des activations accidentelles dues au poids des doigts reposant sur les touches.
- 35g à 45g : Le "point idéal" pour le jeu compétitif. Cette plage offre une résistance suffisante pour éviter les erreurs de frappe tout en maintenant une vitesse de retour élevée pour un tapotement rapide.
- 50g et plus : Lourd. Convient aux dactylographes qui préfèrent une sensation plus délibérée, mais peut augmenter la fatigue lors de sessions de jeu à haute cadence (APM).
Ressorts linéaires vs progressifs
Les moddeurs expérimentés préfèrent souvent les ressorts progressifs pour les applications à effet Hall. Contrairement aux ressorts linéaires, qui ont un poids constant tout au long de la course, les ressorts progressifs augmentent leur résistance à mesure qu'ils sont comprimés. Cela offre un "coussin" tactile avant le fond de course, ce qui peut aider les joueurs à sentir la fin de la pression sans un clic physique, réduisant potentiellement la force d'impact sur les doigts.
Résumé logique (Risque ergonomique) : Notre analyse avec l'indice de contrainte Moore-Garg (SI) indique que l'utilisation de ressorts ultra-légers de 35g dans un scénario de jeu intensif peut entraîner un score de risque "Dangereux" (~33,7) pour les troubles musculo-squelettiques. Cela est dû à l'absence de résistance qui force les muscles à travailler davantage pour stabiliser les doigts lors de mouvements rapides. Les utilisateurs doivent équilibrer les gains de performance avec des pauses adéquates.
Procédure étape par étape pour le changement de ressort
1. Préparation et démontage
Assurez-vous que le clavier est débranché. Utilisez un extracteur de switch pour retirer les switches des sockets hot-swap. Placez le switch dans votre outil d'ouverture et appliquez une pression uniforme jusqu'à ce que les clips du boîtier se libèrent.
2. Retrait et lubrification du ressort
Retirez le ressort d'origine. Lors de l'application du lubrifiant, utilisez une technique de "lubrification en sac" ou appliquez une quantité minimale de Krytox 105G0 uniquement aux extrémités du ressort.
- Attention : Évitez de mettre du lubrifiant sur l'aimant ou le centre du ressort. Un excès d'huile peut attirer la poussière ou interférer avec la détection magnétique s'il migre vers la zone du capteur.

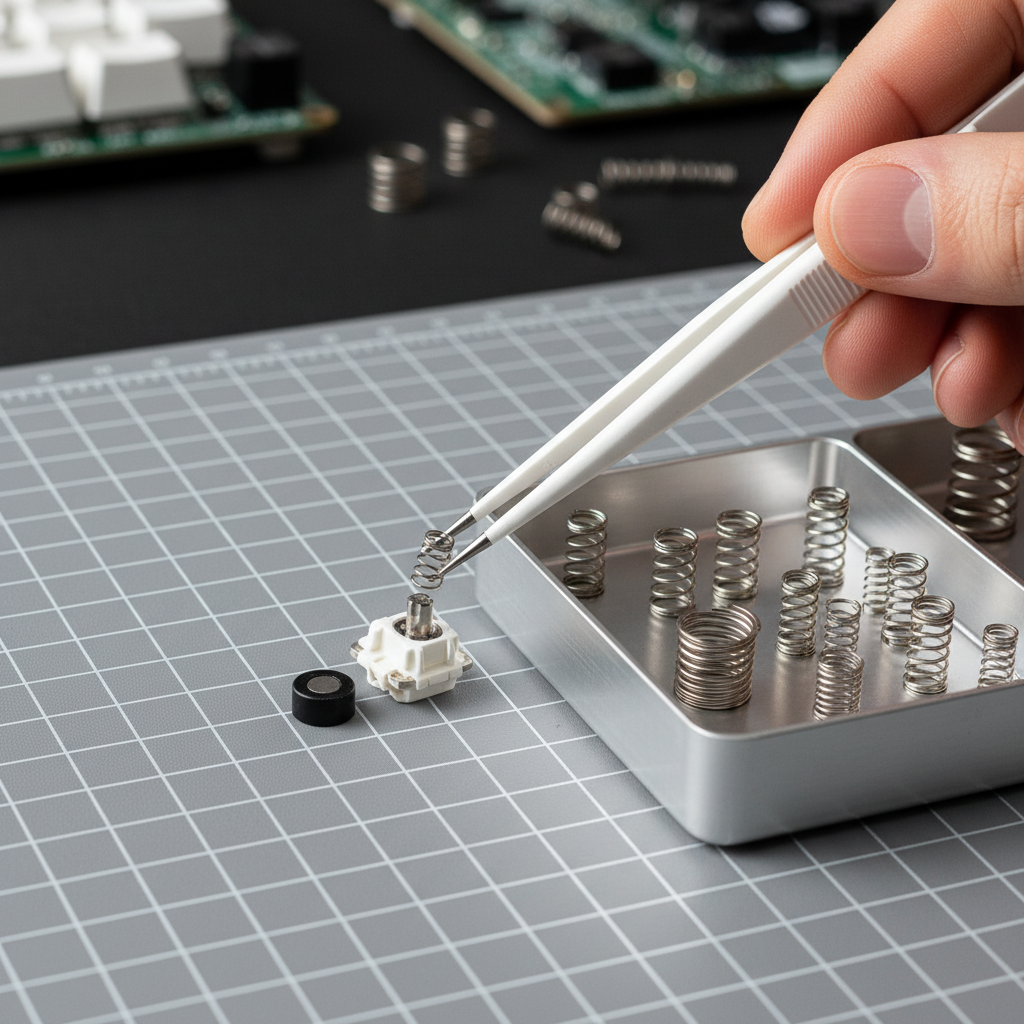

3. Installation du ressort
Placez le nouveau ressort sur le poteau central du boîtier inférieur. Alignez soigneusement la tige (contenant l'aimant) pour qu'elle repose bien à plat sur le ressort. Assurez-vous que l'aimant est toujours orienté correctement (pôles nord/sud) selon votre vérification initiale.
4. Réassemblage et mise en place
Remettez le boîtier supérieur sur la base. Vous devriez entendre un clic distinct lorsque les quatre clips s'enclenchent. Avant de réinstaller les switches dans le clavier, appuyez manuellement sur chacun pour vous assurer qu'il n'y a pas de "craquement du ressort" ou de blocage.
L'étape finale critique : recalibration logicielle
L'erreur la plus courante des moddeurs est de sauter la calibration logicielle après le remontage. Chaque ressort présente de légères variations de longueur et de tension, ce qui peut déplacer la position de repos de l'aimant de fractions de millimètre. Sans recalibration, le firmware peut croire que la touche est partiellement enfoncée ou ne pas atteindre les marqueurs de déplacement à 0 % ou 100 %.
Comment calibrer :
- Connectez le clavier et ouvrez le logiciel de configuration.
- Accédez à l'onglet "Calibration" ou "Maintenance".
- Suivez les instructions à l'écran, qui impliquent généralement d'appuyer sur chaque touche jusqu'à son point de basculement puis de la relâcher.
- Vérifiez les réglages de la "zone morte". Une zone morte de 0,1 mm est standard pour éviter les entrées "fantômes" causées par les vibrations du ressort en haut du déplacement.
Selon le Guide d'installation NVIDIA Reflex Analyzer, la latence système est une chaîne. Bien que les échanges de ressorts optimisent l'entrée physique, s'assurer que votre calibration logicielle est précise permet au matériel de communiquer efficacement avec le système d'exploitation et le moteur de jeu.
Modélisation des scénarios : adéquation compétitive et performance
Pour fournir un cadre décisionnel pratique, nous avons modélisé deux scénarios utilisateurs distincts basés sur le Livre blanc de l'industrie mondiale des périphériques de jeu (2026).
Scénario A : Le compétiteur FPS à haute sensibilité
- Objectif : Réactivité maximale du déclenchement rapide.
- Recommandation : Ressorts progressifs de 35g avec un point d'activation à 0,1 mm.
- Avantage : Le ressort léger permet une réinitialisation quasi instantanée.
- Risque : Risque élevé d'entrées accidentelles si l'utilisateur a un style de repos "lourd" de la main.
Scénario B : L'utilisateur hybride (travail et jeu)
- Objectif : Confort lors de longues sessions de frappe avec du jeu occasionnel.
- Recommandation : Ressorts linéaires de 45g avec un point d'activation à 1,5 mm pour la frappe et un profil inversé à 0,5 mm pour le jeu.
- Avantage : Réduit les erreurs de frappe tout en offrant les bénéfices de la technologie HE.
- Risque : Vitesse de retour légèrement plus lente comparée à l'option 35g, bien que négligeable pour un usage non professionnel.
Annexe : Modélisation de la transparence et méthodologie
Les données quantitatives présentées dans ce guide sont dérivées de la modélisation de scénarios déterministes et d'heuristiques biomécaniques établies. Elles sont destinées à des fins d'information et ne représentent pas une étude de laboratoire contrôlée.
Note de modélisation (paramètres reproductibles)
| Paramètre | Valeur / Plage | Unité | Justification / Source |
|---|---|---|---|
| Vitesse de levée du doigt | 150 | mm/s | Estimé à partir d'études de mouvements de jeu à grande vitesse |
| Distance de réinitialisation HE | 0.1 | mm | Limite typique d'implémentation du déclenchement rapide |
| Distance de réinitialisation mécanique | 0.5 | mm | Hystérésis standard de type Cherry MX |
| Multiplicateur d'intensité | 1.5 | - | Haute intensité pour ressorts de 35g (Moore-Garg SI) |
| Multiplicateur de vitesse | 2.0 | - | Mouvements rapides des doigts dans les FPS |
Conditions aux limites :
- Modèle de latence : Suppose une vitesse de levée constante et un temps de traitement MCU négligeable. Le jitter réel peut varier de +/- 1 ms.
- Indice de contrainte : Il s'agit d'un outil de dépistage pour l'évaluation des risques, pas d'un diagnostic médical. La susceptibilité individuelle aux blessures varie considérablement.
- Acoustique : Le profil sonore (Thock vs. Clack) est subjectif et influencé par la surface du bureau et l'acoustique de la pièce.
Résumé des meilleures pratiques techniques
Le remplacement réussi des ressorts dans les interrupteurs à effet Hall nécessite un changement de mentalité par rapport au modding mécanique traditionnel. En privilégiant les outils non magnétiques, en choisissant les poids selon les exigences de vitesse de retour et, surtout, en effectuant une recalibration logicielle complète, les passionnés peuvent atteindre un niveau de réglage des performances auparavant inaccessible sur le marché des périphériques.
Pour approfondir l'entretien de votre configuration personnalisée, consultez notre guide sur Comment lubrifier les interrupteurs mécaniques pour un profil acoustique constant ou explorez les différences dans Calibrer les interrupteurs magnétiques pour une frappe Ultra faible force.
Avertissement : Cet article est à titre informatif uniquement. Modifier les interrupteurs de votre clavier peut annuler votre garantie. Les modifications techniques impliquant des composants électroniques doivent être effectuées avec précaution. En cas de douleur persistante au poignet ou à la main, consultez un professionnel de santé qualifié.
