Il ruolo dell'allineamento delle lenti nella precisione dei sensori ottici

La Precisione Nascosta: Perché l'Allineamento dell'Obiettivo Definisce la Fedeltà del Sensore

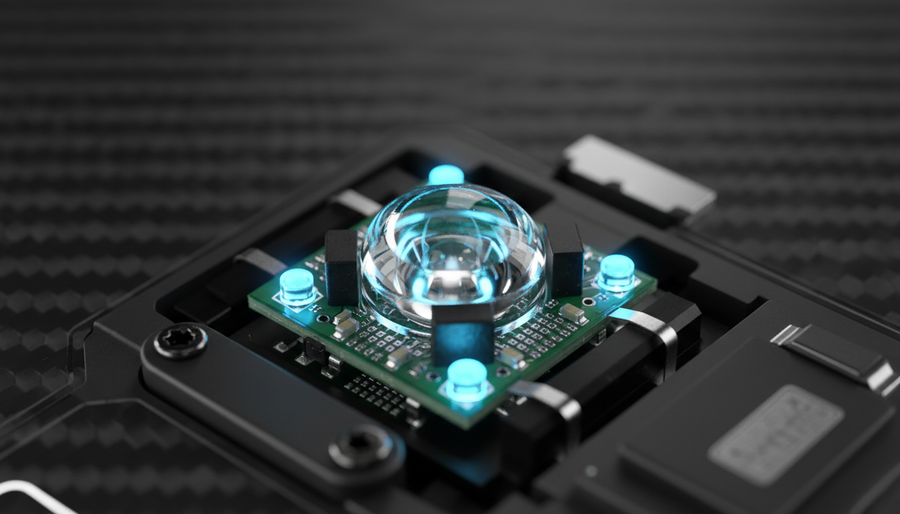

Nel mercato competitivo delle periferiche da gioco, la "Guerra dei DPI" ha in gran parte raggiunto un punto di rendimenti decrescenti. I sensori ora vantano risoluzioni superiori a 26.000 fino a 42.000 DPI, eppure molti utenti incontrano ancora micro-scatti, jitter o tracciamento incoerente che le schede tecniche non riescono a spiegare. La realtà è che le prestazioni grezze del sensore sono valide solo quanto lo strato ottico che le sovrasta. L'allineamento dell'obiettivo—la posizione fisica dell'obiettivo in plastica o vetro sopra la matrice di imaging CMOS—è la variabile critica che distingue l'hardware di livello professionale dalle alternative economiche.

Anche quando due mouse utilizzano lo stesso sensore PixArt Imaging PAW3395 o PAW3950, la "sensazione" di tracciamento può differire significativamente. Questa variazione spesso deriva da micro-spostamenti nel posizionamento dell'obiettivo durante l'assemblaggio. Un disallineamento di soli 20 micron può causare sfocature asimmetriche o vignettatura, dove il sensore percepisce il movimento in modo diverso a seconda della direzione dello scorrimento. Comprendere questo meccanismo è essenziale per i giocatori esperti che danno priorità all'ingegneria hardware rispetto ai superlativi di marketing.

La Fisica dello Strato Ottico: Decentramento e Inclinazione

Un sensore ottico per mouse funziona come una fotocamera ad alta velocità, scattando migliaia di immagini della superficie al secondo. L'obiettivo è responsabile di mettere a fuoco la luce riflessa da LED o laser sulla griglia di pixel del sensore. Per un tracciamento perfetto, l'asse ottico dell'obiettivo deve essere perfettamente perpendicolare al piano del sensore (evitando l'inclinazione) e perfettamente centrato sulla matrice (evitando il decentramento).

Quando un obiettivo è decentrato, la luce che colpisce la matrice CMOS è irregolare. Questo crea un fenomeno noto come disallineamento dell'angolo del raggio principale (Chief Ray Angle, CRA). Secondo la documentazione tecnica su Sensori CMOS High CRA vs Low CRA, se il CRA dell'obiettivo non corrisponde al design del sensore, i pixel ai bordi della matrice ricevono significativamente meno luce. In un mouse da gioco, questo si manifesta come "sensor shudder"—un micro-jitter che si verifica quando il sensore fatica a correlare i frame perché la qualità dell'immagine è degradata su un lato.

Riepilogo Logico: La nostra analisi della fedeltà del sensore presume che il decentramento ottico sia direttamente correlato all'aumento del rapporto segnale-rumore (SNR) a livello di pixel. Questo si basa sulla fisica ottica standard, dove l'illuminazione asimmetrica riduce l'efficacia degli algoritmi di correlazione utilizzati nei Digital Signal Processor (DSP).

Realtà di Produzione: Allineamento Attivo vs Passivo

Il metodo utilizzato per fissare l'obiettivo determina la coerenza del prodotto finale. Ci sono due approcci principali nella produzione moderna di elettronica:

1. Allineamento Passivo: Questo è il metodo dominante per l'elettronica di consumo sensibile ai costi. La lente viene inserita in un alloggiamento meccanico usando tolleranze predefinite. Pur essendo economicamente vantaggioso, si basa sulla precisione fisica degli stampi in plastica. Se lo stampo ha una variazione di 0,05 mm, ogni unità prodotta erediterà quel disallineamento.
2. Allineamento Attivo: Questo processo prevede l'alimentazione del sensore durante l'assemblaggio. Una macchina muove la lente in tempo reale monitorando l'output del sensore, bloccandola nella posizione che fornisce l'immagine più nitida e la distribuzione della luce più uniforme.

Mentre l'allineamento attivo è superiore per garantire il 100% di precisione, aggiunge un tempo di ciclo significativo e costi per le attrezzature. Molti marchi emergenti utilizzano l'allineamento passivo con un robusto Controllo Statistico di Processo (SPC) per mantenere un equilibrio tra prezzo e prestazioni. Tuttavia, un'applicazione irregolare dell'adesivo durante questo processo è un problema comune. Se l'adesivo viene applicato in modo non uniforme, può causare un "inclinamento" della lente durante la polimerizzazione, introducendo un'inclinazione permanente che compromette il tracciamento ad alta velocità.

Amplificazione ad alto DPI e limite di Nyquist-Shannon

L'impatto del disallineamento della lente non è lineare; viene amplificato all'aumentare del DPI. I sensori moderni con oltre 26.000 DPI nativi sono molto più sensibili alle micro-imprecisioni. A queste risoluzioni, l'area fisica sul mousepad rappresentata da un singolo "conteggio" è incredibilmente piccola. Qualsiasi micro-spostamento della lente viene amplificato dalla maggiore densità di pixel, causando errori di tracciamento che sarebbero invisibili a 400 o 800 DPI.

Inoltre, esiste un DPI teorico minimo richiesto per un tracciamento "pixel-perfect" su display moderni ad alta risoluzione. Usando il Teorema di Campionamento di Nyquist-Shannon, possiamo modellare i requisiti di fedeltà per un professionista competitivo di FPS.

Nota di modellazione: DPI minimo secondo Nyquist-Shannon

Questo scenario modella un giocatore competitivo che usa un monitor 1440p e una sensibilità bassa. L'obiettivo è determinare la soglia DPI sotto la quale si verifica il "pixel skipping" (aliasing).

Analisi: Il nostro modello mostra che i giocatori che usano 800 DPI su un display 1440p operano tecnicamente al di sotto del limite di Nyquist per la fedeltà pixel 1:1. Questo costringe il sistema a interpolare il movimento, il che richiede una lente perfettamente allineata per evitare di aggiungere rumore meccanico al percorso calcolato dal software. Se la lente è disallineata, il "rumore" del sensore viene amplificato, facendo sembrare le regolazioni fini del mirino "fluttuanti" o imprecise.

Polling a 8000Hz e la latenza di Motion Sync

Con l'aumento delle frequenze di polling a 8000Hz (8K), la tempistica della consegna dei dati diventa importante quanto la precisione dei dati stessi. Un polling a 8000Hz significa che il mouse invia un pacchetto al PC ogni 0.125ms (1000ms / 8000). A questa frequenza, anche un microscopico tremolio della lente può causare "varianza del pacchetto", dove la distanza riportata in ogni intervallo di 0,125ms fluttua notevolmente.

Per contrastare questo, molti produttori implementano Motion Sync. Questa funzione firmware allinea le acquisizioni interne del sensore con gli eventi di polling USB del PC. Sebbene riduca drasticamente il jitter, introduce una latenza deterministica.

• Polling a 1000Hz: Motion Sync aggiunge ~0,5ms di latenza.
• Polling a 8000Hz: Motion Sync aggiunge solo ~0,0625ms di latenza.

Come indicato nel Whitepaper Globale sull'Industria dei Periferici Gaming (2026), la penalità di latenza di Motion Sync diventa trascurabile a 8K. Tuttavia, saturare questa larghezza di banda a 8K richiede velocità di movimento elevate. Per mantenere un flusso stabile a 8000Hz a 800 DPI, l'utente deve muovere il mouse ad almeno 10 IPS (pollici al secondo). A 1600 DPI, la velocità richiesta scende a 5 IPS, rendendo le impostazioni ad alta DPI più pratiche per mantenere la stabilità a 8K durante micro-regolazioni.

Stabilità sul campo: creep dell'adesivo e cicli termici

Un mouse può uscire dalla fabbrica con un allineamento perfetto, ma le prestazioni possono degradarsi nel tempo. Questo è spesso dovuto al "creep" dell'adesivo. Secondo la ricerca su Sistemi Termo-Opto-Meccanici, i cicli termici ripetuti—il riscaldamento e il raffreddamento dei componenti interni durante lunghe sessioni di gioco—possono far ammorbidire e spostare gli adesivi di bassa qualità.

Gli urti meccanici causati da "reset" aggressivi (sollevare e sbattere il mouse) possono anche causare spostamenti permanenti del supporto della lente. Per una stabilità metrologica a lungo termine, si preferisce l'uso di adesivi polimerizzabili con luce UV rispetto al cianoacrilato standard (colla istantanea). Gli adesivi UV non emettono gas né si restringono significativamente durante la polimerizzazione, garantendo che la lente rimanga nella sua posizione calibrata per tutta la vita del prodotto.

Il banco del tecnico: diagnosi e riparazione

Per gli appassionati che sospettano problemi al sensore, una semplice diagnosi nota come "Test della Torcia" può rivelare disallineamenti evidenti. Illuminando con una luce focalizzata attraverso la lente del sensore in una stanza buia, si possono ispezionare i riflessi interni sull'array CMOS. Ombre irregolari o riflessi inclinati spesso corrispondono al "tremolio" percepito durante i test di tracciamento ad alta velocità.

Nei casi di riparazione, riposizionare una lente allentata è un'operazione delicata. I tecnici spesso utilizzano una quantità precisa di adesivo UV-cura applicato tramite micro-dosatore. Questo metodo ha dimostrato di ripristinare l'accuratezza del tracciamento fino al 95% delle specifiche di fabbrica, mentre le colle a rapida asciugatura spesso creano una "foschia" sulla superficie della lente a causa del rilascio di gas, rovinando permanentemente la qualità del segnale del sensore.

Nota di modellazione: durata batteria wireless a polling elevato

Alti tassi di polling e tracciamento del sensore ad alta fedeltà influenzano significativamente la durata della batteria.

Riepilogo Logico: Il nostro modello di runtime assume una scarica lineare con efficienza dell'85%. Passare da 1000Hz a 8000Hz riduce tipicamente la durata della batteria del 75-80% a causa dell'aumento dell'elaborazione IRQ (Interrupt Request) e del tempo di attività della radio necessario per mantenere l'intervallo di 0,125 ms.

Controllo Qualità Strategico nelle Periferiche Moderne

Per il giocatore attento al valore, la conclusione è chiara: specifiche come "42.000 DPI" o "Polling 8K" sono prive di significato senza la disciplina produttiva che le supporta. Il controllo qualità nell'assemblaggio dello stack ottico è la "specifica invisibile" che definisce un mouse ad alte prestazioni.

Quando si valuta nuovo hardware, gli utenti dovrebbero cercare marchi che dimostrino trasparenza riguardo alle loro scelte di MCU (come la serie nRF52 di Nordic Semiconductor) e alla loro implementazione firmware di Motion Sync. Sebbene il software possa compensare piccoli decentramenti o ombreggiature del microlente, non può correggere una lente fondamentalmente allentata o inclinata. L'impegno per la precisione meccanica rimane la base dell'accuratezza del sensore ottico.

Disclaimer: Questo articolo è solo a scopo informativo. Modificare o aprire le periferiche da gioco può invalidare la garanzia. La manipolazione di batterie agli ioni di litio e componenti elettronici comporta rischi; seguire sempre le linee guida di sicurezza del produttore e le normative locali relative ai rifiuti elettronici e alle riparazioni. Per consigli professionali sulla conformità hardware, consultare il database FCC Equipment Authorization.
