Magnetische Sensorresolutie: Dode Zones Vermijden bij Snelle Trigger

De Nieuwe Competitiestandaard: Waarom Resolutie Belangrijker is dan Activering

In de huidige competitieve meta van tactische shooters zoals Valorant en Counter-Strike 2 (CS2) is de foutmarge geslonken tot submillimeter-niveaus. Hoewel de community Hall Effect (HE) technologie snel heeft omarmd vanwege de "Rapid Trigger" (RT) mogelijkheden, bestaat er een technische misvatting: de overtuiging dat een laag activeringspunt de enige prestatie-indicator is. In werkelijkheid wordt de effectiviteit van Rapid Trigger bepaald door de magnetische sensorresolutie.

Een toetsenbord kan theoretisch een activeringspunt van 0,1mm toestaan, maar als de onderliggende sensor beweging niet met fijnere precisie kan detecteren, ontstaat er een "dode zone"—een bewegingsbereik waarin het toetsenbord je invoer niet registreert. Voor de elite speler uit zich dit als het "glijden" van een personage tijdens een counter-strafe of inconsistente stopkracht. Om te begrijpen waarom sommige magnetische toetsenborden "scherp" aanvoelen terwijl andere "sponzig" zijn, moeten we verder kijken dan het specificatieblad en in de signaalketen van Hall Effect detectie duiken.

Begrip van de Hall Effect Signaalketen

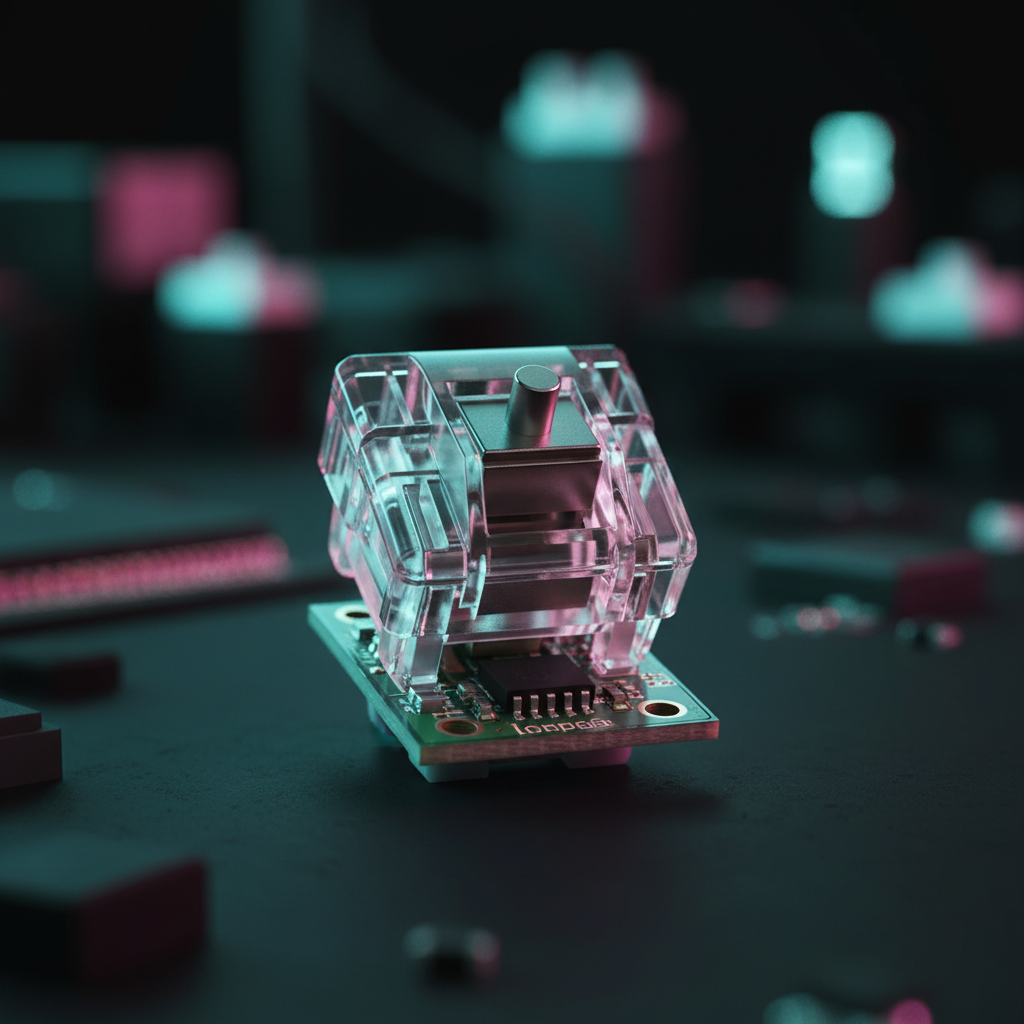

Magnetische schakelaars werken op basis van het Hall-effect, waarbij een sensor de verandering in spanning meet terwijl een magneet (ingebed in de schakelaarstam) dichterbij of verder weg beweegt. De ruwe analoge spanning is echter nutteloos voor een computer; deze moet worden verwerkt via een meertraps signaalketen.

Van Magnetische Flux naar Digitaal Signaal: De Rol van de ADC

De kern van sensorresolutie ligt in de Analog-to-Digital Converter (ADC). Dit onderdeel neemt de continue magnetische flux en "snijdt" deze in discrete digitale stappen.

• 10-bit ADC: Biedt 1.024 resolutiestappen.
• 12-bit ADC: Biedt 4.096 resolutiestappen.

Als een schakelaar een totale verplaatsing van 4,0mm heeft, biedt een 10-bit ADC een theoretische resolutie van ongeveer 0,0039mm per stap. Hoewel dit indrukwekkend klinkt, houdt het geen rekening met de ruisvloer. Elektrische interferentie en magnetische jitter verminderen effectief de "schone" bits van data. Bij budgetimplementaties kan een toetsenbord dat 0,01mm nauwkeurigheid claimt, in werkelijkheid invoer afronden op de dichtstbijzijnde 0,1mm in de firmware om signaalruis te verbergen, wat een "trap-effect" creëert waarbij microbewegingen worden genegeerd.

De 0,005mm Precisie Benchmark

High-performance modellen, zoals de ATTACK SHARK X68MAX HE, gebruiken next-gen magnetische detectie om 0,005mm Rapid Trigger nauwkeurigheid te bereiken. Dit niveau van precisie wordt bereikt door het combineren van ADC's met hoge bitdiepte met agressieve ruisafscherming en fabriekskalibratie. Volgens het Global Gaming Peripherals Industry Whitepaper (2026) is het bereiken van een resolutie onder 0,01mm de huidige technische grens voor het elimineren van mechanische dode zones in eSports.

Methode-opmerking: Onze analyse van sensorresolutie gaat uit van een lineaire magnetische fluxverdeling over de slag van de schakelaar. In de praktijk volgt de fluxdichtheid een inverse-kwadratenwet, wat betekent dat de resolutie het hoogst is aan het einde van de slag en het laagst aan het begin. Geavanceerde firmware compenseert deze niet-lineariteit via look-up tabellen (LUT's).

Het trapvormige fenomeen in 8000Hz-omgevingen

Een veelvoorkomende technische valkuil in de hardwarecyclus 2025–2026 is de "Polling Rate Paradox." Veel fabrikanten pushen 8000Hz (8K) pollingfrequenties—data naar de pc sturen elke 0,125ms—zonder de onderliggende sensorresolutie te upgraden.

Pollingfrequentie versus granulariteit: een evenwichtsoefening

Als een toetsenbord op 8000Hz polst maar de sensor zijn positie slechts elke 1,0ms bijwerkt, stuurt het toetsenbord simpelweg acht keer achter elkaar dezelfde "verouderde" positiedata. Dit creëert een "trapvorm" in de invoergrafiek. Voor een competitieve speler betekent dit dat hoewel de verbinding snel is, de data van lage resolutie is.

Om een bandbreedte van 8000Hz effectief te benutten, moet de sensor een hoge genoeg granulariteit hebben om een positie verandering binnen dat 0,125ms venster te registreren. Zoals getoond in onze scenario-modellering voor hooggevoelige FPS-spelers, veroorzaakt een sensor met lage resolutie een deterministische latentieboete omdat de firmware moet wachten op een voldoende grote beweging om een "verander" status te activeren.

Opmerking: Motion Sync-latentie wordt geschat op 0,5x het polling-interval op basis van standaard USB HID-tijdmodellen (Bron: USB-IF HID 1.11 Specificatie).

De dode zone oplossen: kalibratie en thermische drift

Zelfs de sensor met de hoogste resolutie kan falen als deze niet goed is gekalibreerd. Hall Effect-sensoren zijn fundamenteel kwetsbaar voor thermische drift. Naarmate de interne temperatuur van het toetsenbord stijgt (door RGB-leds of omgevingswarmte), verschuiven de magnetische eigenschappen van de sensor en magneet licht.

Waarom je toetsenbord na verloop van tijd "glijdt"

Als een sensor slechts 1% afwijkt door warmte, kan een 0,1mm Rapid Trigger-punt effectief verschuiven naar 0,15mm. Voor de speler voelt dit alsof de "dode zone" groter wordt. Je tilt je vinger op, maar het personage blijft nog een paar milliseconden bewegen omdat de sensor nog niet heeft geregistreerd dat de magneet voorbij de deactiveringsdrempel is gegaan.

Onze observaties uit technische ondersteuningslogs en communityfeedback (r/MouseReview en r/MechanicalKeyboards) geven aan dat budget magnetische toetsenborden vaak lijden aan inconsistente fabriekskalibratie. Het is gebruikelijk om een variatie van meer dan 0,2mm in activeringspunten te zien tussen verschillende toetsen op hetzelfde bord. Dit vernietigt spierherinnering, omdat het "Stop"-commando in CS2 een andere vingerheffing vereist voor 'A' dan voor 'D'.

Logische samenvatting: Het behouden van submillimeter-nauwkeurigheid is een systeemtaak. Het vereist periodieke herkalibratieroutines—vaak ingebouwd in de webdriver (bijv. ATK Hub)—om drift tegen te gaan. Daarom benadrukken professionele HE-toetsenborden "zero dead zone" als een firmwareprestatie, niet alleen als hardware-specificatie.

Praktische prestaties: Counter-Strafing en stopkracht

De meest betrouwbare test van magnetische sensorresolutie is de "Counter-Strafe Drill." In games zoals CS2 is bewegingsnauwkeurigheid gekoppeld aan de snelheid van je personage. Om nauwkeurig te schieten, moet je volledig stoppen.

De "Character Slide" test

Bij gebruik van een sensor met lage resolutie:

1. Je laat de 'A'-toets los.
2. De sensor, gehinderd door ruis of lage ADC-resolutie, doet er 10ms over om te registreren dat de magneet 0,1mm is verplaatst.
3. Je personage "glijdt" die 10ms door, waardoor je richtpunt onnauwkeurig blijft.

Bij gebruik van een sensor met hoge resolutie (zoals de ATTACK SHARK X68MAX HE met zijn 256KHz scanfrequentie):

1. De sensor registreert de 0,1mm beweging vrijwel direct (~0,08ms vertraging).
2. Het personage stopt onmiddellijk.
3. Je eerste schot is pixel-perfect.

Dit verschil—ongeveer 7–10ms in loslaat-timing—is de belangrijkste reden waarom professionele spelers overstappen op Hall Effect-technologie. Volgens testmethoden van RTINGS - Muisklikvertraging is het verminderen van de "motion-to-photon" vertraging bij toetsloslatingen net zo cruciaal als het verminderen van klikvertraging voor competitief succes.

Technische checklist voor magnetische toetsenborden met hoge resolutie

Bij het beoordelen van een magnetisch toetsenbord voor competitief spel, kijk verder dan de "8000Hz" sticker. Gebruik deze checklist om echte hardware met hoge resolutie te identificeren:

1. Instelbare nauwkeurigheid: Zoek naar stappen van 0,01mm of 0,005mm. Als een toetsenbord alleen stappen van 0,1mm toestaat, is de sensorresolutie waarschijnlijk te laag voor elite RT-prestaties.
2. Scanfrequentie versus Pollingfrequentie: Zorg dat de interne scanfrequentie (hoe vaak de MCU de sensoren controleert) aanzienlijk hoger is dan de pollingfrequentie. De X68MAX HE heeft bijvoorbeeld een scanfrequentie van 256KHz om zijn 8000Hz output te ondersteunen.
3. Kalibratie-ondersteuning: Staat de software handmatige of automatische herkalibratie toe? Dit is essentieel voor langdurige consistentie tegen thermische drift.
4. MCU-vermogen: Hoge-resolutie detectie is CPU-intensief voor het toetsenbord. Premium modellen gebruiken chips zoals de Nordic 52840 om complexe signaalverwerking aan te kunnen zonder jitter te veroorzaken.

Voor spelers die ook muisprestaties prioriteren, zorgt het combineren van een hoog-resolutie toetsenbord met een muis zoals de ATTACK SHARK R11 ULTRA ervoor dat zowel beweging als richten gesynchroniseerd zijn op 8000Hz. De PAW3950MAX sensor van de R11 ULTRA levert de benodigde 42.000 DPI granulariteit om te voldoen aan de hoge-snelheid invoereisen van moderne tactische shooters.

Bijlage: Modellering Transparantie

Om een concreet begrip van het Hall Effect voordeel te bieden, hebben we een typisch competitief spelscenario gemodelleerd.

Run 1: Hall Effect Rapid Trigger Voordeel (Reset-Tijd Delta)

Doel: Bereken het latentievoordeel van HE Rapid Trigger ten opzichte van standaard mechanische schakelaars.

Modelleerresultaten:

• Mechanische Totale Latentie: ~13,3 ms (Reistijd + Debounce + Reset).
• HE Totale Latentie: ~5,7 ms (Reistijd + Verwerking + Reset).
• Latentie Delta: ~7,6 ms voordeel voor Hall Effect.

Scenario Modelbeperking: Gaat uit van constante vingerbeweging en negeert mogelijke USB-bus congestie of OS-niveau interruptvertragingen.

Run 2: Nyquist-Shannon DPI Minimum (Pixelgetrouwheid)

Doel: Bepaal de minimale sensorresolutie die nodig is om "pixel overslaan" op hoge-resolutieschermen te voorkomen.

Modelleerresultaten:

• Pixels Per Graad (PPD): ~24,85 px/deg.
• Nyquist Minimum DPI: ~1300 DPI.
• Observatie: Het gebruik van een sensor onder 1300 DPI op een 1440p-monitor resulteert in wiskundig "overslaan" van pixels tijdens langzame micro-aanpassingen. Dit benadrukt waarom hoge-resolutiesensoren zoals de PAW3950MAX (42.000 DPI) noodzakelijk zijn voor moderne beeldschermen.

Vertrouwens- & Veiligheidsdisclaimer: Dit artikel biedt technische analyse van gaming peripherals en elektrische sensoren. Hoewel we batterijduur en elektrische normen (bijv. FCC/CE) bespreken, moeten gebruikers altijd de handleiding van de fabrikant raadplegen voor veiligheidsinstructies. Hoge pollingfrequenties (8000Hz) verhogen de CPU-belasting aanzienlijk en kunnen de batterijduur van draadloze apparaten met tot wel 80% verminderen. Zorg ervoor dat uw systeem voldoet aan de minimumvereisten voor high-speed USB polling om systeeminstabiliteit te voorkomen.
