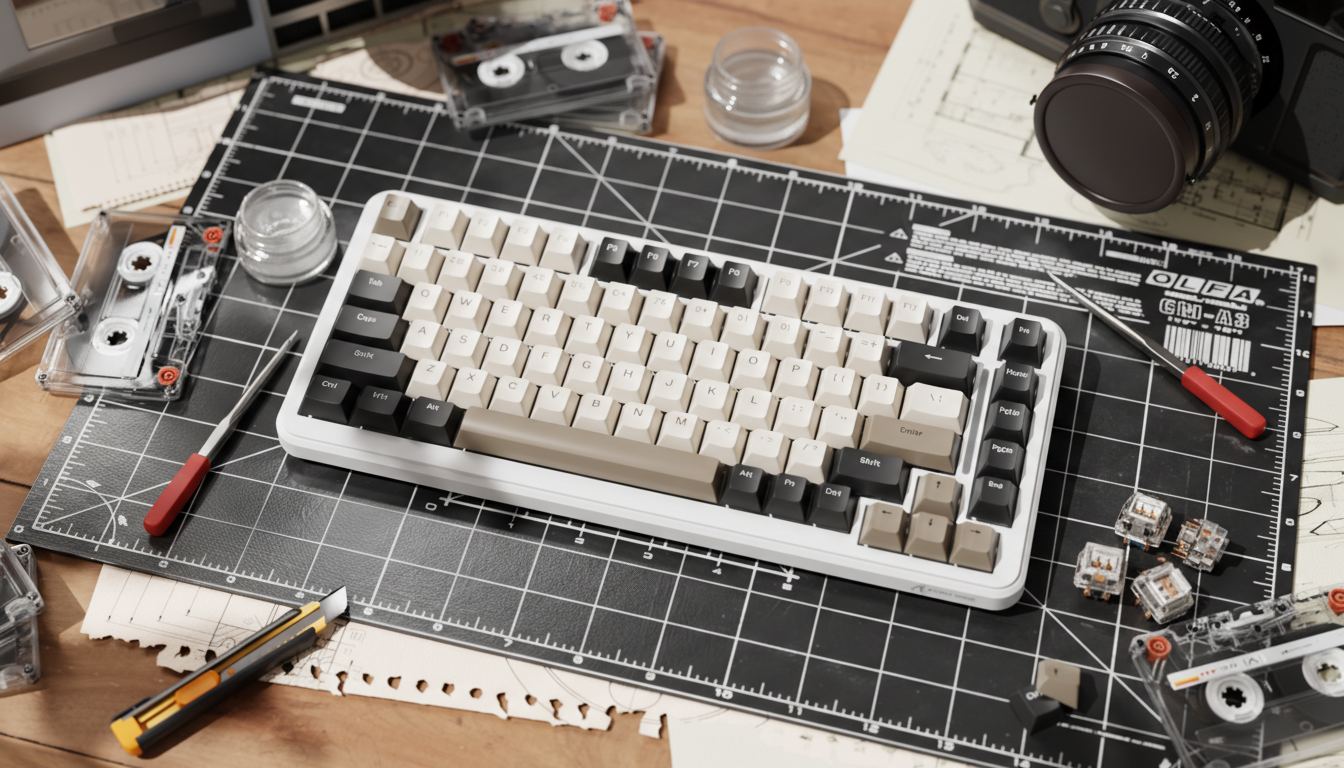

La realtà della valutazione a 100 cicli
Nel mondo delle tastiere meccaniche orientate al valore, la funzione "hot-swap" è spesso il punto di forza principale per gli appassionati del fai-da-te. Tuttavia, una specifica tecnica spesso nascosta nei datasheet—il limite di 100 cicli—spesso causa allarmi inutili o, al contrario, un'eccessiva sicurezza pericolosa. Nei nostri banchi di riparazione, abbiamo visto che questo numero è raramente una data di scadenza rigida, ma piuttosto un benchmark per lo stress meccanico in condizioni di laboratorio specifiche.
Secondo il datasheet del socket hot-swap Kailh, un "ciclo" è definito come un completo accoppiamento e disaccoppiamento (inserimento e rimozione) di uno switch. Ciò significa che se installi un set di switch e li lasci per tre anni, hai consumato esattamente zero cicli della vita meccanica valutata del socket. La valutazione di 100 cicli è un test di stress della capacità della molla interna a foglia di mantenere una resistenza di contatto inferiore a 20mΩ.
Riepilogo logico: La nostra analisi della longevità del socket assume un modello deterministico in cui l'usura meccanica è cumulativa. Distinguiamo tra "residenza statica" (tempo trascorso installato) e "azione dinamica" (l'atto di sostituire).
Parametro Intervallo stimato Unità Motivazione Cicli valutati 100 Conteggio Benchmark di laboratorio del produttore per la tensione della molla Limite nel mondo reale 50 - 150 Conteggio Variazione dovuta all'allineamento dell'utente e allo spessore dei pin Forza di inserimento 30 - 55 N Tolleranze standard per switch compatibili MX Resistenza di contatto < 100 mΩ Soglia per l'integrità del segnale a 1000Hz+ Tolleranza allo stress laterale < 1.0 mm Massimo offset prima della deformazione permanente del socket
La fisica del guasto: oltre la molla a foglia
La saggezza comune suggerisce che la molla a foglia all'interno del socket sia la prima a guastarsi. Dalla nostra esperienza, specialmente durante l'audit di PCB di fascia economica, il punto di guasto principale è in realtà la giunzione di saldatura che fissa il socket al PCB.
1. Fatica della saldatura e leghe fragili
Le schede orientate al risparmio spesso danno priorità al risparmio sui costi della distinta base (BOM). Questo si traduce frequentemente nell'uso di leghe di saldatura a bassa temperatura o in un volume minimo di pasta saldante. Queste giunzioni sono intrinsecamente più fragili. Ogni volta che si preme un interruttore nel connettore, non si aziona solo una molla; si applica una forza verso il basso e laterale sui pad del PCB. Nel tempo, questi micro-stress portano al "sollevamento del pad" o a microfratture nella saldatura.
2. Il "gap di credibilità delle specifiche"
Sebbene i connettori di seconda generazione più recenti di produttori come Kailh o Gateron dichiarino una durata di "decine di migliaia" di cicli, dobbiamo considerare queste affermazioni come estrapolazioni di laboratorio. Secondo la guida di PCWorld sulle tastiere hot-swap, l'aumento della durata è spesso dovuto a miglioramenti nel design dei dispositivi Surface-Mount (SMD). Tuttavia, questi connettori SMD richiedono una produzione molto più precisa. Se la macchina pick-and-place è leggermente fuori posizione, o la temperatura del forno di rifusione non è perfettamente calibrata, il connettore diventa una bomba a orologeria per l'utente finale.
3. Ossidazione dei pin e attrito
Un fattore non ovvio nell'usura del connettore è la condizione dei pin dell'interruttore. Gli interruttori con pin più spessi o che hanno sviluppato uno strato di ossidazione richiedono una forza significativamente maggiore per essere inseriti. Questo aumento di attrito si traduce direttamente in stress laterale sui pad del PCB. I costruttori esperti spesso notano che un'inserzione "molle" o silenziosa—piuttosto che un 'clic' tattile distinto—è un segnale di avvertimento che i pin stanno graffiando le pareti del connettore, accelerando l'usura meccanica.
Implicazioni ad alte prestazioni: il fattore 8000Hz (8K)
Per i giocatori che utilizzano periferiche ad alte prestazioni, l'integrità fisica del connettore hot-swap non riguarda solo la longevità; è un collo di bottiglia per le prestazioni. Come descritto nel Whitepaper globale sull'industria delle periferiche da gioco (2026), le moderne schede ad alte prestazioni si stanno orientando verso frequenze di polling di 8000Hz (8K).
Con una frequenza di polling di 8000Hz, il sistema si aspetta un pacchetto dati ogni 0.125ms. In questo ambiente, il jitter del segnale causato da una connessione socket allentata o ossidata può portare a input persi o "disturbi" (doppia digitazione). Mentre una scheda a 1000Hz potrebbe tollerare un leggero aumento della resistenza di contatto, una scheda 8K richiede una continuità elettrica quasi perfetta per mantenere il suo vantaggio competitivo.
Nota tecnica (stabilità 8K):
- Intervallo di polling: 0.125ms (1 / 8000).
- Il collo di bottiglia IRQ: Il polling 8K stressa l'elaborazione delle interruzioni della CPU. Un cattivo contatto del socket può causare segnali "rumorosi" che costringono la CPU a lavorare di più per filtrare il disturbo, aumentando potenzialmente la latenza del sistema.
- Topologia USB: Per prestazioni 8K, usa sempre porte dirette della scheda madre. Gli hub USB introducono problemi di larghezza di banda condivisa che aggravano i problemi causati dai socket invecchiati.
Manutenzione esperta: estendere il limite di 100 cicli
Se stai lavorando con una scheda di fascia economica, non devi accettare una durata breve. Raccomandiamo diverse euristiche per proteggere il tuo PCB.
Il "test di oscillazione"
Dopo ogni 5–10 sostituzioni di switch, esegui un test di oscillazione delicato. Con uno switch installato, muovilo delicatamente avanti e indietro. Se rilevi qualsiasi movimento nel socket stesso (non solo nell'alloggiamento dello switch), è probabile che le saldature stiano iniziando a cedere. Questo è il segnale per smettere di sostituire o rinforzare le saldature con una nuova goccia di stagno.
Lubrificazione e pulizia
Per ridurre l'attrito che causa stress laterale, considera di applicare una piccola goccia di DeoxIT Fader Lube sui pin dello switch ogni 15–20 cicli. Questo riduce l'ossidazione e l'attrito, rendendo l'inserimento più fluido e preservando l'elasticità della molla a foglia interna.
Gestione dell'allineamento dei pin
La causa più comune di guasto catastrofico del socket è un pin piegato. Se un pin è anche solo leggermente disallineato, non entrerà nella molla a foglia. Invece, premerà contro l'alloggiamento in plastica del socket, spingendo l'intero componente lontano dal PCB. Ispeziona sempre i tuoi switch prima dell'inserimento; se senti resistenza, fermati immediatamente.
SMD vs. Through-Hole: il compromesso nella riparabilità
L'evoluzione dai socket di prima generazione a design di seconda generazione più durevoli ha introdotto un compromesso nascosto nella riparabilità.
| Caratteristica | 1ª generazione (stile Through-Hole) | 2ª generazione (focus SMD) |
|---|---|---|
| Durata valutata | ~100 cicli | Oltre 10.000 cicli (valutati) |
| Difficoltà di riparazione | Moderata (Pad più grandi) | Alta (Richiede saldatura di precisione) |
| Modalità di guasto | Crepa nella saldatura | Sollevamento del pad / Taglio del componente |
| Riparazione da parte dell'utente finale | Fattibile con saldatore base | Spesso richiede riparazione professionale |
Secondo la Guida Tastiere 2026 di MorePCB, mentre i socket SMD sono tecnicamente superiori in durata, sono molto più difficili da riparare per il fai-da-te medio se un pad si stacca. Questo crea un paradosso in cui la tecnologia "migliore" potrebbe effettivamente portare a una vita totale del dispositivo più breve se l'utente non ha competenze avanzate di saldatura.
Selezione Strategica per l'Appassionato di Valore
Per il giocatore attento al valore, l'obiettivo non è necessariamente trovare la tastiera con il maggior numero di cicli garantiti, ma una che permetta una manutenzione sostenibile.
- Privilegia la Trasparenza: Cerca marchi che siano onesti nell'usare socket standard invece di fare affermazioni di "vita infinita" senza dati.
- Prevedi un Budget per la Durata: Se prevedi di cambiare gli switch settimanalmente, considera che una PCB economica è un componente consumabile. Potresti dover passare a switch magnetici o a PCB di fascia alta con design di socket rinforzati.
- Usa gli Strumenti Adeguati: Un estrattore di switch di alta qualità che applica una pressione verticale uniforme è indispensabile. Gli estrattori economici in metallo sottile spesso scivolano, facendoti tirare lo switch di traverso, il modo più rapido per distruggere un socket.
Comprendendo le realtà meccaniche del limite di 100 cicli, puoi passare da utente occasionale a esperto manutentore. Il valore non è solo nel prezzo iniziale; è la capacità di mantenere quell'hardware funzionante al massimo delle prestazioni per anni.
Questo articolo è solo a scopo informativo. Modificare o riparare la tua tastiera potrebbe invalidare la garanzia. Scollega sempre la periferica dalla fonte di alimentazione prima di effettuare manutenzione.
