Mechaniczne źródło zmienności akustycznej
W dążeniu do „idealnego” dźwięku pisania entuzjaści często skupiają się na piance w obudowie, materiałach płyty i gęstości keycapów. Jednak najważniejszy czynnik zakłócający spójność akustyczną jest często pomijany: mechaniczna tolerancja samego trzonka przełącznika. Luz trzonka — boczny i pionowy luz trzonka w obudowie przełącznika — to nie tylko dotykowa niedogodność. To główne źródło zniekształceń akustycznych, które uniemożliwia klawiaturze osiągnięcie jednolitego tonu.
Gdy trzonek wykazuje nadmierny luz, wprowadza chaotyczną zmienną do każdego naciśnięcia klawisza. Zamiast czystej, pionowej ścieżki ruchu, trzonek może się przechylać lub przesuwać, powodując uderzenie obudowy poza centrum. Ta mechaniczna niekonsekwencja przekłada się bezpośrednio na zmienność akustyczną, gdzie ten sam klawisz może brzmieć inaczej w zależności od kąta uderzenia palca. Aby zbudować autorytatywne zrozumienie tego zjawiska, musimy przeanalizować interakcję między tolerancjami obudowy, fizyką materiałów i wtórnymi drganiami generowanymi przez niestabilne komponenty.
Fizyka luzu bocznego i próg 0,3 mm

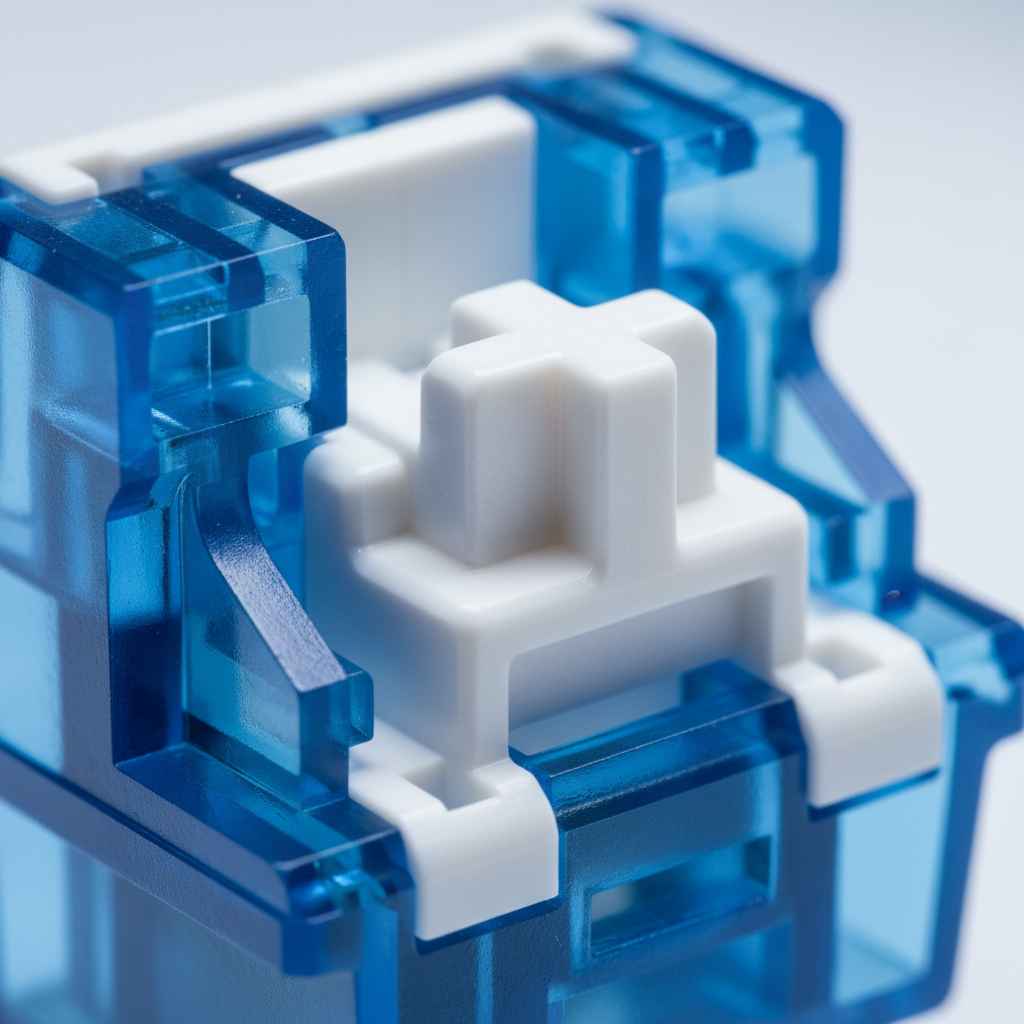

Luz trzonka jest wynikiem szczeliny między trzonkiem przełącznika a wewnętrznymi ścianami obudowy. Choć pewien luz jest konieczny, aby zapobiec tarciu i zacinaniu, nadmierna tolerancja prowadzi do „szmeru”. Na podstawie powszechnych wzorców obserwowanych podczas rozwiązywania problemów technicznych i rozbiórek społecznościowych ustaliliśmy, że luz boczny trzonka przekraczający około 0,3 mm zazwyczaj staje się słyszalnie uciążliwy.
Przy tym progu ruch mechaniczny przestaje być cichy. Trzonek uderza w ściany obudowy podczas ruchu, wprowadzając wysokotonowy „tik” lub brzęczenie, które nakłada się na zamierzony profil dźwiękowy przełącznika. Jest to szczególnie zauważalne podczas ruchu w górę. Gdy sprężyna odpycha trzonek z powrotem do pozycji spoczynkowej, chwiejny trzonek ma tendencję do uderzania górnej części obudowy poza centrum, tworząc wtórne zdarzenie akustyczne.
Modelowanie tolerancji i profile dźwiękowe
Aby zrozumieć, jak te tolerancje wpływają na dźwięk, możemy modelować przełącznik jako komorę rezonansową. Uderzenie w centrum pobudza obudowę i płytę równomiernie, generując pożądaną częstotliwość podstawową — często opisywaną jako „thock” (niskie tony) lub „clack” (wysokie tony). Uderzenie poza centrum, spowodowane luzem trzonka, pobudza asymetryczne tryby drgań w obudowie.
| Zmienna komponentu | Tolerancja/specyfikacja | Uderzenie akustyczne |
|---|---|---|
| Luz boczny trzonka | > 0,3 mm | Wprowadza wysokoczęstotliwościowe brzęczenie/szmer |
| Materiał obudowy | Nylon kontra poliwęglan | Nylon tłumi wysokie tony; PC wzmacnia kliknięcie |
| Grubość folii | 0,15 mm (typowa) | Zmniejsza szczelinę obudowy i luz boczny |
| Czas resetu ruchu w górę | ~1ms (efekt Halla) | Synchronizuje zdarzenie dźwiękowe z uniesieniem palca |
Podsumowanie logiczne: Próg 0,3 mm to heurystyka wyprowadzona z porównawczych ocen słuchowych różnych partii przełączników. Luz boczny powyżej tego punktu pozwala trzpieniowi nabrać wystarczającej energii, by wywołać wyraźny dźwięk uderzenia o ściany obudowy, niezależnie od dźwięku dobijania.
Zniekształcenia akustyczne: dlaczego spójność ma znaczenie
Spójność akustyczna odnosi się do jednolitości dźwięku w całej klawiaturze. Gdy przełączniki mają różne poziomy chwiania się trzpienia — co jest częste w masowo produkowanych partiach — klawiatura traci swoje „spójne” odczucie. Często wiąże się to z zjawiskiem kanałów bocznych akustycznych, gdzie subtelne różnice w dźwięku mogą faktycznie ujawniać informacje o stanie mechanicznym urządzenia.
Dźwięk „tik” przy podnoszeniu
Najczęstszym artefaktem akustycznym chwiania się trzpienia jest dźwięk „tik” przy podnoszeniu. Występuje, gdy prowadnica trzpienia uderza pod kątem o górną część obudowy. Dla entuzjastów poszukujących czystego dźwięku, ten wysokoczęstotliwościowy hałas jest głównym wrogiem. Przerywa on „kremowy” lub „thockowy” profil, dodając warstwę szorstkości.
Wtórne drgania i dźwignia nakładki na klawisz
Nakładka na klawisz działa jako rezonator akustyczny i dźwignia. Zgodnie z USB HID Usage Tables (v1.5), klawiatura musi raportować precyzyjne stany użytkowania, ale stabilność mechaniczna nakładki decyduje o jakości informacji zwrotnej, jaką otrzymuje użytkownik.
Wyższe profile nakładek na klawisze, takie jak SA, wywierają większy moment obrotowy na trzpień przełącznika ze względu na swoją wysokość. Wzmacnia to postrzeganą akustykę chwiania się. Przełącznik, który brzmi akceptowalnie z niskoprofilową nakładką Cherry, może wykazywać znaczne stukanie w połączeniu z nakładką SA. To kluczowa pułapka dla budowniczych: wybór profilu nakładki może albo ukryć, albo ujawnić wady tolerancji przełącznika.
Nauka o materiałach: trzpienie POM i mieszanki Lycamid
Materiał trzpienia i obudowy pełni podwójną rolę zarówno w tarciu, jak i akustyce. POM (poliacetal) jest standardem dla trzpieni ze względu na swoje właściwości samosmarujące i głęboki profil akustyczny. Jednak nowsze mieszanki Lycamid i zmodyfikowane obudowy z nylonu stanowią wyzwanie dla tego standardu.
Z naszych obserwacji z warsztatów naprawczych i opinii społeczności wynika, że trzpienie POM zazwyczaj generują bardziej spójny, głębszy dźwięk w porównaniu do niektórych mieszanek Lycamid. Wynika to głównie z gęstości POM i jego zdolności do tłumienia wysokoczęstotliwościowego szumu. Jednak wybór materiału nie naprawi złej geometrii. Nawet najlepszy materiał będzie brzmiał cienko i trzeszczał, jeśli tolerancje obudowy pozwalają na luz większy niż 0,3 mm.
Dla osób zainteresowanych wysokowydajnymi czujnikami i przełącznikami, Katalog produktów PixArt Imaging dostarcza informacji o poziomie precyzji wymaganym w powiązanych komponentach optycznych — poziomie precyzji, do którego producenci przełączników mechanicznych coraz częściej dążą w formach obudów.
Zaleta Hall Effect: poza mechaniczną histerezą
Rozwój przełączników Hall Effect (HE) wprowadził nowy wymiar do spójności akustycznej. W przeciwieństwie do tradycyjnych przełączników mechanicznych opierających się na fizycznym kontakcie blaszek, przełączniki HE wykorzystują magnesy do wykrywania naciśnięć klawiszy. Pozwala to na technologię „Rapid Trigger”, która resetuje klawisz w momencie, gdy palec zaczyna się unosić.
Chociaż Rapid Trigger jest głównie promowany ze względu na wydajność w grach — oferując teoretyczną przewagę opóźnienia około ~9 ms w porównaniu do standardowych przełączników mechanicznych (jak szczegółowo opisano w naszym modelowaniu poniżej) — ma on również głęboki wpływ na akustykę. Eliminując mechaniczny punkt resetu (histerezę), dźwięk powrotu klawisza do pozycji spoczynkowej staje się bardziej deterministyczny.
Odpytywanie 8000Hz i synchronizacja akustyczna
W dziedzinie ultra-wysokiej wydajności, częstotliwości odpytywania 8000Hz (8K) stają się standardem. Przy 8000Hz, odstęp odpytywania wynosi zaledwie 0.125msTen poziom precyzji, w połączeniu z przełącznikami Hall Effect, zapewnia, że system rejestruje dokładny moment aktywacji i dezaktywacji z niemal natychmiastową szybkością.
Z akustycznego punktu widzenia, zmniejsza to „rozmycie akustyczne”. Gdy sygnał jest rejestrowany co 0,125 ms, wizualna informacja zwrotna na ekranie oraz dotykowo-akustyczna reakcja przełącznika są idealnie zsynchronizowane. Tworzy to psychologiczne odczucie „sztywniejszego” i bardziej stabilnego urządzenia.
Ograniczenia techniczne dla wydajności 8K:
- Opóźnienie: 8000Hz = odstęp 0,125 ms.
- Synchronizacja ruchu: Przy 8K, synchronizacja ruchu dodaje znikome opóźnienie rzędu ~0,0625 ms.
- Wymagania systemowe: Aby uniknąć utraty pakietów, użytkownicy muszą korzystać z bezpośrednich portów płyty głównej (tylny panel I/O). Huby USB lub przednie złącza panelu często nie mają odpowiedniego ekranowania potrzebnego do stabilnej transmisji danych 8K.
Środki korygujące: Ratowanie niejednorodnych partii
Nawet przy wysokiej jakości przełącznikach, zmienność partii to rzeczywistość produkcji. Dla entuzjastów nastawionych na wartość, „naprawianie” luzu trzonka jest rytuałem przejścia.
- Folie na przełączniki: Użycie folii TX o grubości 0,15 mm to najskuteczniejszy sposób na eliminację luzu wywołanego obudową. Folia umieszczona jest między górną a dolną częścią obudowy, wypełniając „luz” w tolerancji. To nie tylko pogłębia dźwięk, ale także fizycznie ogranicza boczne ruchy trzonka.
- Strategia smarowania: Nakładanie grubszego smaru (takiego jak Krytox 205g0) na prowadnice trzonka może działać jako fizyczna bariera, tłumiąc dźwięk bocznych uderzeń. Jednak nadmierne smarowanie może prowadzić do uczucia „miękkości”, co podkreśla potrzebę wyważonego podejścia.
- Wymiana obudowy: Niektórzy entuzjaści stosują „frankenswitching”, łącząc szczelne obudowy jednego przełącznika z gładkimi trzpieniami innego. To zaawansowana modyfikacja wymagająca dogłębnej wiedzy o tolerancjach między trzpieniem a obudową.
Uwaga dotycząca modelowania: latencja i spójność akustyczna
Aby dostarczyć perspektywę opartą na danych, jak technologia przełączników wpływa na doświadczenie użytkownika, zamodelowaliśmy wydajność standardowego przełącznika mechanicznego w porównaniu z przełącznikiem efektu Halla z szybkim resetem wyzwalania.
Metoda i założenia
To model scenariusza zaprojektowany, aby zilustrować różnice czasowe między systemami mechanicznymi a magnetycznymi. Nie jest to kontrolowane badanie laboratoryjne, lecz deterministyczne obliczenie oparte na standardowych specyfikacjach sprzętowych.
Kluczowe parametry:
| Parametr | Wartość | Jednostka | Uzasadnienie |
|---|---|---|---|
| Prędkość podnoszenia palca | 100 | mm/s | Średnia prędkość podczas szybkiego pisania/grania |
| Mechaniczna odległość resetowania | 0.5 | mm | Stała histereza dla standardowych przełączników MX |
| Punkt szybkiego resetu wyzwalania | 0.1 | mm | Dynamiczne resetowanie dla przełączników efektu Halla |
| Czas eliminacji drgań (mechaniczny) | 5 | ms | Wymagane, aby zapobiec podwójnemu kliknięciu |
| Interwał odpytywania (8K) | 0.125 | ms | Standard dla wysokowydajnych urządzeń 8K |
Wyniki:
- Całkowita latencja mechaniczna: około 15 ms (ruch + eliminacja drgań).
- Całkowita latencja efektu Halla: około 6 ms (ruch + przetwarzanie).
- Delta latencji: około 9 ms przewagi dla efektu Halla.
Warunki brzegowe:
- Model zakłada stałą prędkość podnoszenia palca; rzeczywisty ruch jest zmienny.
- Delta około 9 ms reprezentuje teoretyczny limit; rzeczywista odczuwalna różnica zależy od wrażliwości użytkownika i liczby klatek na sekundę silnika gry.
- Akustyczna „szczelność” to subiektywne odczucie związane z tą zmniejszoną latencją.
Budowanie pod „Thock”
Uzyskanie czystego, spójnego profilu akustycznego wymaga holistycznego podejścia, które zaczyna się od stabilności mechanicznej. Luźny trzpień to „cichy zabójca” dobrego tonu, wprowadzający wysokoczęstotliwościowe artefakty, których żadna ilość pianki nie jest w stanie całkowicie zamaskować. Priorytetowe traktowanie przełączników z bocznym luzem poniżej progu 0,3 mm oraz zrozumienie efektów dźwigni różnych profili keycapów pozwala budowniczym zapewnić, że ich klawiatura brzmi tak premium, jak się ją czuje.
Aby uzyskać więcej informacji na temat standardów branżowych i przyszłości wydajności peryferiów, zapoznaj się z Globalnym Białym Raportem Branży Peryferiów Gamingowych (2026).
Niezależnie od tego, czy jesteś graczem konkurencyjnym korzystającym z precyzji 0,125 ms przy częstotliwości odpytywania 8K, czy pisarzem poszukującym głębokiego rezonansu konstrukcji POM na nylonie, fundamentem twoich doświadczeń jest to samo: precyzyjna produkcja i nieustanne dążenie do mechanicznej spójności.
