Inżynieria akustyczna w przełącznikach mechanicznych: walka z metalicznym rezonansem
W świecie wysokowydajnych klawiatur mechanicznych profil akustyczny nie jest już kwestią drugorzędną; jest podstawowym wskaźnikiem jakości wykonania. Dla entuzjastów „czysty” dźwięk często jest synonimem precyzyjnej inżynierii. Jednak nawet premiumowe konstrukcje mogą być nękane przez uporczywe, metaliczne dzwonienie — zjawisko potocznie zwane „pingiem”. Aby skutecznie wyeliminować tę interferencję, najpierw trzeba zidentyfikować jej źródło. Metaliczny hałas w przełączniku mechanicznym zwykle pochodzi z jednego z dwóch odrębnych elementów: sprężyny helikalnej lub miedzianego listka kontaktowego.
Chociaż oba objawiają się jako wysokoczęstotliwościowy rezonans, ich mechanizmy fizyczne, procedury diagnostyczne i strategie naprawcze różnią się znacznie. Zrozumienie tych niuansów jest kluczowe dla każdego budowniczego, który chce osiągnąć „thocky” lub „creamy” charakter dźwięku bez rozpraszającego metalicznego brzęczenia. Co więcej, jak opisano w Global Gaming Peripherals Industry Whitepaper (2026), branża zmierza w kierunku modelowania akustycznego na poziomie systemu, gdzie przełącznik, płyta i obudowa traktowane są jako jednolita komora rezonansowa.

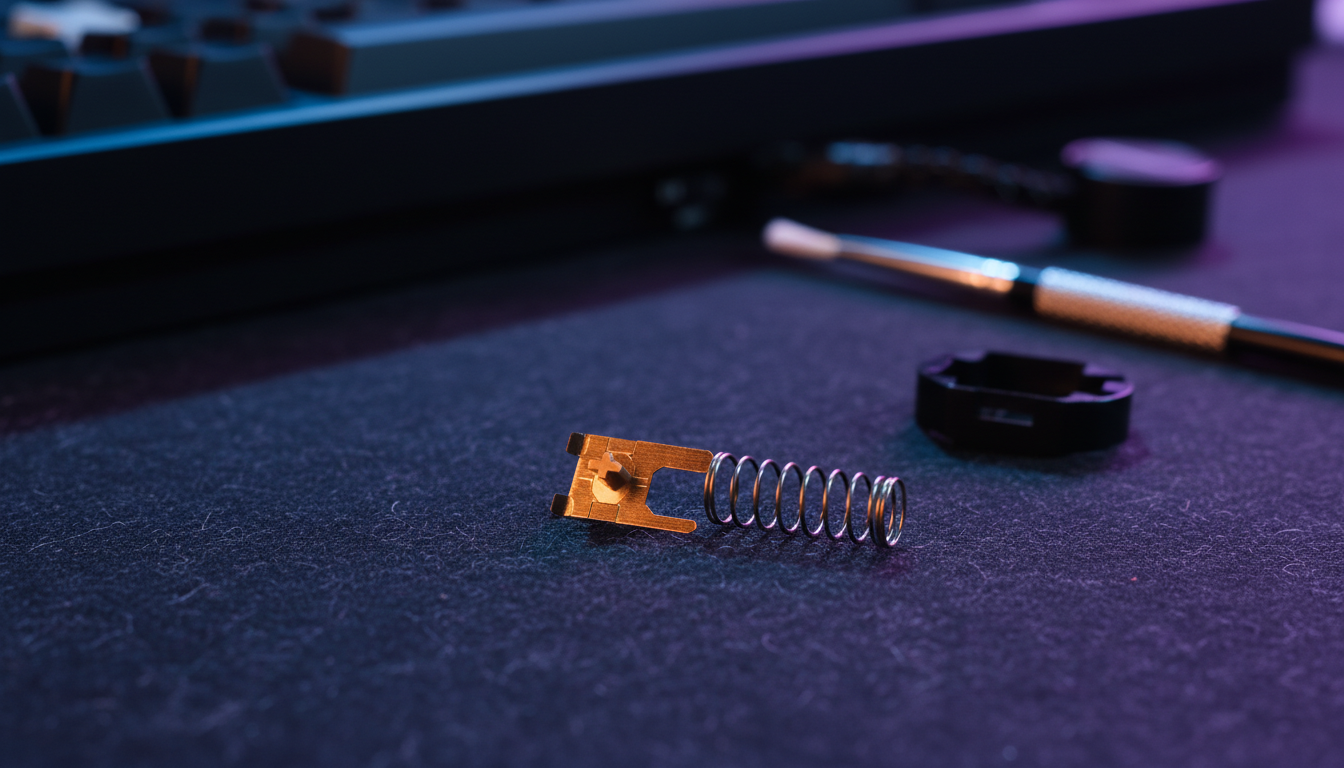

Anatomia Metalicznego Rezonansu
Aby zdiagnozować hałas przełącznika, musimy spojrzeć na przełącznik jako zbiór wibrujących części. Każdy materiał ma naturalną częstotliwość rezonansową. Gdy energia naciśnięcia klawisza — szczególnie szybki powrót stema — jest przenoszona do zespołu przełącznika, pobudza te elementy.
Spring Ping: Harmoniczny Dźwięk
Spring ping to utrzymująca się, harmoniczna wibracja. Ponieważ sprężyna jest nawiniętym drutem pod napięciem, działa podobnie jak kamerton. Gdy stem zostaje zwolniony i uderza w górną obudowę (tzw. „upstroke”), nagłe zatrzymanie wysyła falę uderzeniową przez sprężynę.
W naszych technicznych obserwacjach przy stanowisku naprawczym zauważyliśmy, że spring ping charakteryzuje się „długim ogonem” — dźwięk utrzymuje się przez kilka milisekund po zwolnieniu klawisza. Jest to szczególnie powszechne w przypadku „długich” sprężyn (18mm+) lub sprężyn progresywnych, które mają większą powierzchnię i różne poziomy napięcia, mogące wibrować na wielu częstotliwościach.
Leaf Ping: Dotykowy „Tink”
Leaf ping to ostrzejszy, bardziej lokalny dźwięk. Występuje w miedzianym leafzie kontaktowym — części przełącznika odpowiedzialnej za rejestrowanie sygnału elektrycznego. W przełącznikach dotykowych nóżka stemu musi przesunąć się po „guzku” leafa, aby stworzyć sprzężenie zwrotne dotykowe. Tarcie i następne zwolnienie napięcia, gdy nóżka przechodzi przez guzek, może powodować drgania cienkich miedzianych płytek.
W przeciwieństwie do harmonicznego dźwięku sprężyny, leaf ping często brzmi jak ostry „tink” lub metaliczny „chrup” występujący dokładnie w punkcie aktywacji lub szczytu dotykowego. Jest to efekt fizyki niezbędnej do wygenerowania wysokiej siły dotykowej.
Procedury diagnostyczne: izolowanie źródła
Przed zastosowaniem jakichkolwiek smarów lub modyfikacji musisz zweryfikować źródło dźwięku. Zastosowanie niewłaściwej naprawy — na przykład nadmierne nasmarowanie leafa, by zatrzymać spring ping — może prowadzić do „input chatter” (gdzie jedno naciśnięcie rejestruje się wielokrotnie) lub uczucia miękkości.
Test izolacji stemu
Aby odizolować spring ping, zalecamy następującą metodę:
- Zdejmij górną część obudowy przełącznika.
- Trzymaj mocno dolną część obudowy.
- Umieść stem i sprężynę z powrotem w obudowie, ale nie zakładaj górnej części obudowy.
- Naciśnij stem prosto w dół i szybko go zwolnij, upewniając się, że palec nie dotyka miedzianego leafa.
- Jeśli słyszysz wyraźny, dzwoniący ton, winny jest sprężyna.
Test kontaktu dotykowego
Aby zidentyfikować leaf ping, naciskaj przełącznik powoli, uważnie słuchając. W w pełni złożonym przełączniku leaf ping występuje dokładnie w momencie, gdy nóżka stemu styka się z punktem styku leafa. Jeśli metaliczny dźwięk jest zsynchronizowany z wyczuwalnym kliknięciem, a nie z dołem lub górą przełącznika, to niemal na pewno jest to rezonans leafa.
Uwaga metodologiczna: Te kroki diagnostyczne pochodzą z powszechnych wzorców rozwiązywania problemów w społecznościach entuzjastów oraz wewnętrznych logów wsparcia (nie jest to kontrolowane badanie laboratoryjne). Indywidualne tolerancje przełączników i materiały obudowy mogą wpływać na klarowność tych testów.
Filtracja akustyczna: podejście na poziomie systemu
Powszechnym błędnym przekonaniem jest, że „naprawa” przełącznika zawsze naprawia dźwięk. W rzeczywistości akustyczne wyjście przełącznika to zjawisko na poziomie systemu. Materiał obudowy, montaż płyty, a nawet grubość PCB działają jak filtry, które wzmacniają lub tłumią określone częstotliwości.
Na podstawie naszego modelowania scenariuszy pasm częstotliwości akustycznych możemy podzielić dźwięki klawiatury na dwa główne progi:
| Profil akustyczny | Pasmo częstotliwości (Hz) | Charakterystyka |
|---|---|---|
| Thock | < 500 Hz | Niska częstotliwość, stłumiony, głęboki ton podstawowy. |
| Clack | > 2000 Hz | Wysoka częstotliwość, ostry, podkreśla transienty. |
Dźwięki sprężyny i blaszki zwykle mieszczą się w zakresie 2000 Hz do 5000 Hz. Aby to złagodzić bez otwierania każdego przełącznika, konstruktorzy często stosują „filtrację spektralną” przez elementy obudowy.
Efekty filtracji materiałowej
- Płyty PC (poliwęglan): Działają jak filtr dolnoprzepustowy. Mają niską sztywność (moduł Younga), co obniża podstawową tonację i pochłania wysokoczęstotliwościowe wibracje, takie jak „ping”.
- Podkładki IXPE pod przełączniki: Te piankowe podkładki o wysokiej gęstości umieszcza się między przełącznikiem a PCB. Zostały zaprojektowane do tłumienia częstotliwości powyżej 4 kHz, skutecznie „oczyszczając” dźwięk przełącznika przez usuwanie najwyższych, metalicznych transientów.
- Pianka Poron w obudowie: Ten materiał wiskoelastyczny jest bardzo skuteczny w redukcji „pustego” pogłosu obudowy, który inaczej może działać jak komora echa dla dźwięku sprężyny.
Biomechaniczny wzmacniacz: modelowanie dla użytkowników z dużymi dłońmi
Nieoczywistym czynnikiem hałasu przełączników jest biomechanika samego użytkownika. W naszym modelu scenariusza analizowaliśmy „entuzjastę z dużymi dłońmi” – użytkownika z wymiarami dłoni w 95. percentylu (długość ok. 21,5 cm).
Gdy użytkownik z dużymi dłońmi korzysta z klawiatury o standardowym rozmiarze (ok. 120 mm głębokości), często przyjmuje chwyt „pazur”. Ta postawa tworzy znaczną niezgodność ergonomiczną, która może faktycznie wzmacniać hałas przełączników przez dwa mechanizmy:
- Zmienione wektory siły: Ciasna pozycja dłoni zmusza palce do wywierania nacisku pod nieoptymalnymi kątami bocznymi. Zwiększa to naprężenia na trzpień przełącznika, powodując nierównomierne naciskanie na blaszkę, co może silniej wzbudzać dźwięk „ping” blaszki.
- Wysokoprzyspieszone zwolnienie: Aby utrzymać szybkość w ciasnej pozycji, użytkownicy często „strzelają” palcami z klawiszy. Ten szybki powrót wzbudza rezonans sprężyny bardziej intensywnie niż kontrolowany, płynny ruch pisania.
Uwaga dotycząca modelowania: obciążenie ergonomiczne i wydajność
Modelowaliśmy wpływ tej niezgodności, używając wskaźnika obciążenia Moore-Garg (SI), aby oszacować ryzyko zaburzeń kończyny górnej podczas intensywnego pisania (80-100 WPM).
| Parametr | Wartość | Uzasadnienie |
|---|---|---|
| Długość dłoni | 21,5 cm | Rozmiar dłoni mężczyzny P95 |
| Styl chwytu | Chwyt pazur | Typowe dla entuzjastów o wysokim APM |
| Współczynnik dopasowania chwytu | 0.87 | Wskazuje, że klawiatura jest ~13% krótsza niż idealna |
| Obliczony wynik SI | 54 | Niebezpieczne (Próg SI > 5) |
Podsumowanie logiki: Model ten zakłada stałą prędkość podnoszenia palca i silny nacisk na dno. Choć wysoki wynik SI wskazuje na ryzyko ergonomiczne, koreluje też z raportami społeczności o zwiększonej świadomości hałasu; w miarę zmęczenia rąk użytkownicy stają się bardziej wrażliwi na „szarpany” wysokoczęstotliwościowy dźwięk metalicznego pingu.
Strategie naprawcze: Rozwiązywanie problemu ping
Po zidentyfikowaniu źródła, rozwiązanie musi być zastosowane precyzyjnie.
Naprawa spring ping
Najskuteczniejszym sposobem eliminacji spring ping jest smarowanie.
- Smarowanie w woreczku: Umieszczenie sprężyn w plastikowym woreczku z kilkoma kroplami oleju o wysokiej lepkości (np. Krytox GPL 105) i potrząsanie nimi zapewnia równomierną, cienką powłokę. Dodaje to masy zwojom sprężyny, tłumiąc wibracje.
- Maczanie w smarze: Przy uporczywym pingu, "maczanie" końcówek sprężyny w gęstszym smarze (Krytox 205g0) tworzy bufor między sprężyną a obudową/trzpieniem.
- Wymiana sprężyny: Jeśli sprężyna rezonuje ze względu na długość lub wagę, wymiana na sprężynę dwustopniową lub krótszą może zmienić częstotliwość rezonansu na mniej słyszalną.
Naprawa leaf ping
Leaf ping jest bardziej delikatny. Częstym błędem jest nadmierne smarowanie punktów styku listka. Może to powodować przyklejanie się styków lub ich awarię, prowadząc do zakłóceń wejścia.
- Smarowanie od spodu: Nałóż minimalną ilość Krytox 205g0 na spodnią stronę miedzianego listka (obszar bez kontaktu). Dodaje to wystarczającej masy, by tłumić wibracje, nie zakłócając sygnału elektrycznego.
- Sucha smarowidła w sprayu: Dla purystów dotyku suchy smar w sprayu (np. PTFE) może zmniejszyć tarcie między nogą trzpienia a wypustką leaf, redukując energię wywołującą ping bez zmiany odczucia dotykowego.
- Folie na przełączniki: Chociaż folie na przełączniki doskonale redukują luzy obudowy, czasem mogą wzmocnić wysokoczęstotliwościową rezonans sprężyny, jeśli sprężyna nie jest nasmarowana. Doświadczeni konstruktorzy zauważają, że nakładanie folii powinno być ostatnim krokiem po upewnieniu się, że wnętrze jest odpowiednio tłumione.
Strategiczna lista kontrolna rozwiązywania problemów
Jeśli doświadczasz metalicznego dźwięku, postępuj według tej hierarchii działań, aby nie przesadzić z modyfikacjami swojej klawiatury:
- Sprawdź płytkę: Upewnij się, że wszystkie przełączniki są prawidłowo osadzone. Luźny przełącznik może wibrować o płytkę, naśladując dźwięk leaf ping.
- Izoluj przełącznik: Wykonaj test izolacji trzonka na problematycznych klawiszach.
- Smaruj sprężyny: To rozwiązuje 80% problemów z „pingiem”.
- Zajmij się obudową: Jeśli dźwięk „ping” brzmi „pustawo” lub „echo”, dodaj warstwę 3 mm Poronu lub silikonu na dno obudowy.
- Skieruj uwagę na listek: Smaruj styki listków tylko wtedy, gdy hałas utrzymuje się po nasmarowaniu sprężyn i wyciszeniu obudowy.
Metodologia i założenia (Aneks)
Dane i modele przedstawione w tym artykule służą jako narzędzia przesiewowe i pomoc decyzyjna dla entuzjastów klawiatur. Nie są to diagnozy medyczne ani certyfikowane pomiary akustyczne.
Założenia modelowania akustycznego:
- Pasma częstotliwości dla „Thock” i „Clack” opierają się na ogólnej fizyce rezonansu materiałów oraz akceptowanych przez społeczność opisach psychoakustycznych.
- Dane filtracji spektralnej zakładają standardową konfigurację montażu na tacce lub uszczelce.
Założenia modelowania ergonomicznego:
-
Wskaźnik dopasowania chwytu: Obliczany heurystycznie według wzoru
IdealLength = HandLength × 0.6(dla chwytu pazurami). - Wskaźnik obciążenia (SI): Opiera się na metodologii Moore & Garg (1995). Dane wejściowe obejmują wysiłki o wysokiej intensywności (silne dociśnięcie do końca) oraz długi czas trwania (4+ godziny/dzień).
- Warunki brzegowe: Modele te nie uwzględniają indywidualnej elastyczności stawów, istniejących schorzeń ani różnic w profilu keycapów (np. Cherry vs. SA), które mogą znacząco zmieniać kąty pisania.
Osiągnięcie idealnego profilu akustycznego wymaga równowagi między wiedzą mechaniczną a cierpliwością. Rozróżniając harmoniczny dźwięk sprężyny od dotykowego „dźwięku” listka, możesz zastosować ukierunkowane rozwiązania, które zachowają wydajność przełączników, eliminując jednocześnie rozpraszające metaliczne odgłosy.
Zastrzeżenie: Ten artykuł ma charakter informacyjny. Modyfikowanie przełączników mechanicznych (smarowanie, nakładanie folii lub otwieranie) może unieważnić gwarancję producenta. Obsługa małych komponentów elektronicznych wiąże się z ryzykiem uszkodzenia lub utraty części. Jeśli odczuwasz uporczywy ból nadgarstka lub dłoni, skonsultuj się z wykwalifikowanym specjalistą ds. ergonomii lub lekarzem.
