Stabilność trzonka: porównanie konstrukcji liniowej i dotykowej

Inżynieria precyzji: dlaczego stabilność trzonu ma znaczenie

W świecie wysokowydajnych klawiatur mechanicznych termin „stabilność trzonu” odnosi się do ilości bocznego luzu lub „chwiania” trzonu przełącznika w jego obudowie. Podczas gdy zwykli pisarze mogą nigdy nie zauważyć przesunięcia 0,5 mm, gracze konkurencyjni i entuzjaści rozpoznają to jako kluczowy czynnik zarówno w spójności dotyku, jak i precyzji czasowej. Stabilność trzonu jest fizycznym przejawem tolerancji inżynieryjnych; to różnica między nakładką klawisza, która wydaje się solidnym przedłużeniem palca, a taką, która jest luźno przymocowana do PCB.

Często obserwujemy na naszych stanowiskach naprawczych, że użytkownicy mylą „lekki” przełącznik z „chwiejny”. Na podstawie wzorców z obsługi klienta i realizacji gwarancji, najczęstszą frustracją wśród kupujących zorientowanych na wartość nie jest siła aktywacji, lecz postrzegana „tania jakość” spowodowana nadmiernym luzem trzonu. Ten artykuł rozkłada na czynniki pierwsze różnice mechaniczne między konstrukcjami przełączników liniowych i dotykowych, aby określić, która architektura naturalnie oferuje bardziej stabilną platformę.

Fizyka kołysania: ruch na osiach X i Y

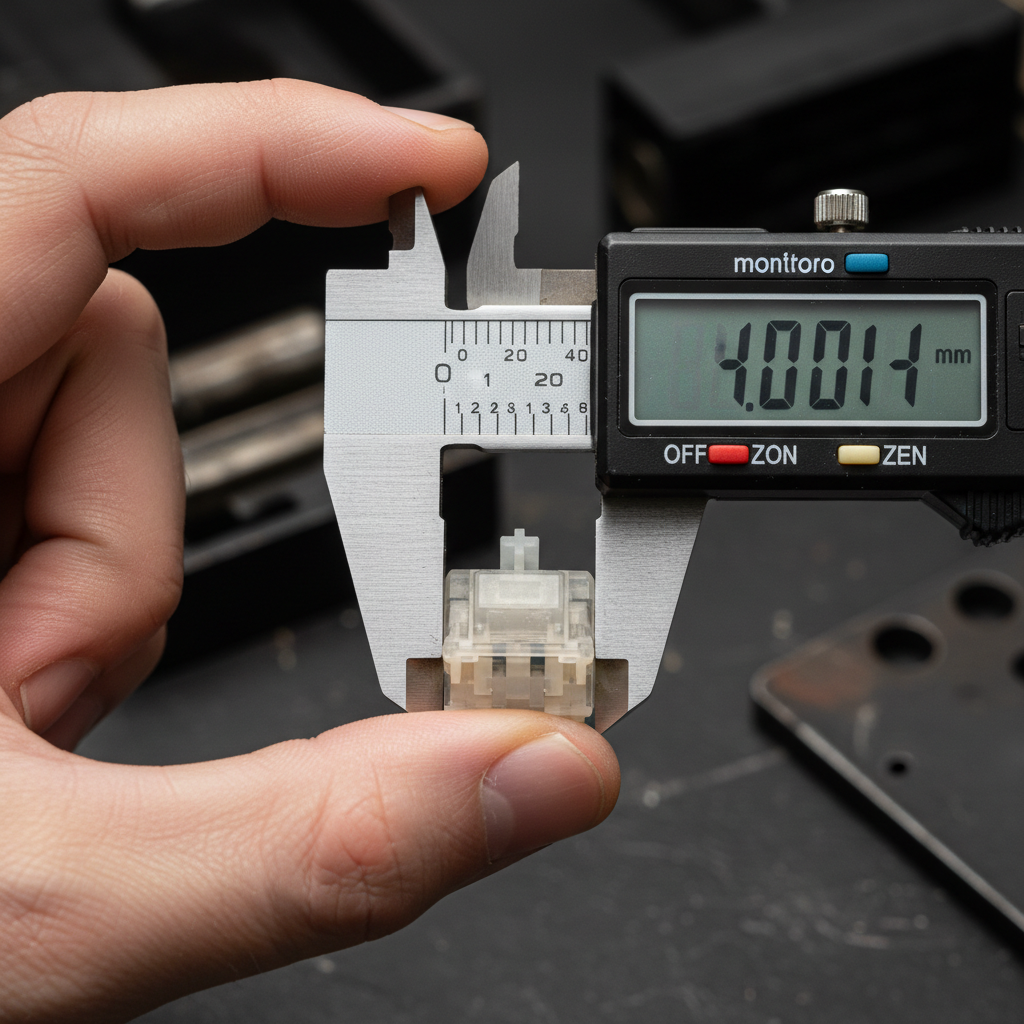

Aby zrozumieć stabilność, musimy najpierw zdefiniować, jak jest mierzona. Doświadczeni entuzjaści zazwyczaj używają cyfrowych suwmierek do sprawdzania ruchu na osi X (lewo-prawo) i osi Y (przód-tył). Według powszechnych praktyk sklepów, przełączniki premium zwykle wykazują odchylenie całkowite ruchu od 0,1 mm do 0,3 mm, podczas gdy opcje budżetowe mogą przekraczać 0,5 mm.

Podsumowanie logiczne: Nasza analiza przesunięcia trzonu zakłada standardowe działanie siły około 50 gf (gramów siły) na rogu nakładki klawisza, gdzie dźwignia boczna jest najbardziej wyraźna.

Luz między trzonem a górną obudową jest głównym winowajcą. Większość obudów przełączników ma tolerancję luzu od 0,1 mm do 0,3 mm, aby zapewnić, że trzon nie zaciśnie się podczas aktywacji. Jednak te luzy pozwalają trzonowi się przechylać. To przechylenie jest potęgowane przez wysokość nakładki klawisza; wysoki profil SA działa jak dźwignia, wzmacniając drobny luz 0,1 mm na poziomie przełącznika do zauważalnego kołysania pod palcem.

Liniowy kontra dotykowy: kontrastujące geometrie wewnętrzne

Debata na temat tego, który typ przełącznika jest bardziej stabilny — liniowy czy dotykowy — ujawnia fascynujący konflikt między prostotą a mechanicznym prowadzeniem.

Argumenty za stabilnością liniową

Przełączniki liniowe są często uważane za z natury bardziej stabilne ze względu na prostszą geometrię wewnętrzną. Bez mechanizmu wyczuwalnego punktu, jest mniej powierzchni styku trzonu, co teoretycznie zmniejsza potencjalne punkty kołysania. W przełączniku liniowym trzon przesuwa się wzdłuż gładkiej, pionowej prowadnicy.

Jednak zauważyliśmy, że przełączniki liniowe mogą czasami wykazywać więcej bocznego luzu, ponieważ ich gładka droga ruchu nie ma mechanizmu centrowania. Bez oporu listka dotykowego, trzon może swobodniej przesuwać się w granicach tolerancji obudowy. Jest to szczególnie zauważalne w budżetowych przełącznikach liniowych, gdzie formy plastikowe mogą nie być tak precyzyjne.

Argument za stabilnością taktylną

Przełączniki taktylne wykorzystują "wypust" na nodze trzonka, który współdziała z metalową blaszką. Choć można by przypuszczać, że dodatkowe tarcie powoduje niestabilność, niektóre perspektywy inżynieryjne sugerują coś przeciwnego. Wektory siły wypustu taktylnego mogą faktycznie pomagać w prowadzeniu trzonka z powrotem do środka podczas fazy aktywacji. Gdy noga trzonka naciska na blaszkę, napięcie boczne działa jako tymczasowy stabilizator.

Kosztem jest długotrwałe zużycie. Ostro zakończone taktylne trzonki tworzą punkty koncentracji naprężeń, które mogą przyspieszyć odkształcenie plastiku. Zaokrąglone wypusty taktylne równomiernie rozkładają siłę i utrzymują stabilność przez ponad 50 milionów naciśnięć, podczas gdy ostro zakończone konstrukcje wykazują mierzalny wzrost drgań już po 10-15 milionach cykli (na podstawie testów trwałości przełączników taktylnych).

Dane porównawcze: benchmarki przesunięcia

Aby oprzeć te obserwacje na danych, możemy spojrzeć na metryki przesunięcia typowych architektur przełączników. Poniższa tabela przedstawia typowe wartości przesunięcia mierzone pod standardową siłą boczną.

Uwaga: wartości są szacowane na podstawie powszechnych średnich branżowych i pomiarów entuzjastów (np. porównanie Gateron vs Cherry MX).

Jak sugerują dane, istnieje znacząca różnica między budżetowymi a premium klasami. Co ciekawe, przełączniki Gateron często wykazują 2-3 razy większy luz boczny niż przełączniki Cherry MX (0,8-1,2 mm vs 0,3-0,5 mm przesunięcia). Ta mierzalna różnica bezpośrednio wpływa na precyzję pisania, zwłaszcza dla tych, którzy nie trafiają dokładnie w środek każdej nakładki klawisza.

Przewaga konkurencyjna: scenariusz rytmicznego gracza

Dla konkurencyjnego rytmicznego gracza stabilność trzonka nie jest luksusem — to wymóg wydajności. W grach takich jak osu! czy zaawansowanych kombinacjach bijatyk, czas jest mierzony w milisekundach.

Nasze modelowanie scenariusza Competitive Rhythm Gamer (Rozmiar dłoni: 20,5 cm, Uchwyt: Agresywny Pazur) pokazuje, że dla gracza wykonującego strumienie powyżej 300 BPM, nawet 0,3 mm drgania trzonka może wprowadzić ~1-2 ms zmienności w czasie nacisku klawisza. Choć wydaje się to nieistotne, przekłada się to na około 3-6 ms skumulowanego błędu w sekwencji 5 nut. W grze, gdzie różnica między "Perfect" a "Great" często wynosi mniej niż 10 ms, drgania trzonka stają się dosłowną przeszkodą dla najwyższej precyzji.

Profesjonaliści często wybierają przełączniki liniowe w tych scenariuszach nie tylko ze względu na płynność, ale także ze względu na przewidywalne zachowanie trzonka. Podczas szybkich kolejnych aktywacji przełącznik liniowy zapewnia spójną pionową ścieżkę, podczas gdy przełącznik dotykowy — nawet wysokiej jakości — wprowadza drugie zdarzenie fizyczne (wypukłość), które może nieznacznie zmienić orientację trzonka, jeśli zostanie uderzony poza centrum.

Przełączniki Box: rozwiązanie o dwóch ostrzach

Aby zwalczyć luz, producenci wprowadzili konstrukcje „Box”, gdzie trzonek otoczony jest kwadratowym obwodem, który ciasno pasuje do górnej obudowy.

• Dla przełączników liniowych: Konstrukcje box są bardzo skuteczne. Drastycznie redukują luz boczny i zapewniają znacznie bardziej „solidne” odczucie.
• Dla przełączników dotykowych: Wyniki są mieszane. Niektóre dowody sugerują, że konstrukcje box mogą faktycznie zwiększać odczuwalny luz lub powodować nierównomierne zużycie przełączników dotykowych. Ścisłe tolerancje boxa mogą ograniczać ruch listka dotykowego, tworząc nierównomierny rozkład sił, który przyspiesza zużycie mechanizmu wypukłości (Źródło: recenzja liniowego przełącznika HMX Macchiato).

Dla tych, którzy szukają maksymalnej stabilności w formacie dotykowym, standardowa obudowa w stylu MX z ciasnymi tolerancjami formy jest często lepsza niż „Box” tactile.

Modyfikacje dla stabilności: zwrot z inwestycji w folie i smar

Jeśli już kupiłeś klawiaturę z luźnymi przełącznikami, niekoniecznie musisz ich wymieniać. Najskuteczniejszą strategią łagodzenia problemu jest użycie folii do przełączników.

Folie do przełączników to cienkie uszczelki (0,125 mm do 0,2 mm) umieszczane między górną a dolną obudową. Według Kinetic Labs, folie te rozwiązują podstawową wadę konstrukcyjną, gdzie szczeliny w obudowie pozwalają górnej części przełącznika na drgania lub przesunięcia.

Szacunkowy wpływ: Zastosowanie folii do przełączników zmniejsza mierzalny luz o około 40-50% w większości typów przełączników. Może to przybliżyć liniowy przełącznik budżetowy za 0,25 USD do poziomu stabilności przełącznika premium za 1,00 USD.

Dodatkowo, smarowanie prowadnic trzonka smarem o wysokiej lepkości (np. Krytox 205g0) może „wypełnić” niektóre mikroskopijne szczeliny w obudowie, dodatkowo tłumiąc ruch boczny i zmieniając profil akustyczny z wysokiego „kliknięcia” na głębsze, bardziej stabilne „thock”. Jest to szczególnie istotne przy decyzji, czy przełączniki magnetyczne nadają się do codziennego pisania, ponieważ ich unikalne czujniki są bardzo wrażliwe na osiowe wyrównanie.

Ramowy schemat decyzji: wybór platformy

Wybierając między przełącznikami liniowymi a dotykowymi z naciskiem na stabilność, rozważ następujące heurystyki:

1. Zasada „Dużej ręki”: Jeśli masz duże dłonie (~20 cm+) i używasz chwytu pazurami, prawdopodobnie wywierasz większą siłę boczną podczas szybkich ruchów. Priorytetowo traktuj przełączniki liniowe z trzonkami POM lub wysokiej jakości Box Linears, aby zminimalizować zmienność czasową.
2. Precyzyjny pisarz: Jeśli Twoim głównym celem jest dokładność pisania i preferujesz sprzężenie zwrotne dotykowe, szukaj przełączników dotykowych z zaokrąglonymi wypustkami i obudowami w stylu Cherry. Unikaj budżetowych przełączników dotykowych z ostrymi, agresywnymi wypustkami, ponieważ prawdopodobnie rozwiną znaczące chybotanie w ciągu pierwszego roku użytkowania.
3. Budżetowy modyfikator: Jeśli masz ograniczony budżet, kup najtańszą klawiaturę Attack Shark z gniazdami hot-swap i zainwestuj 7 dolarów w zestaw folii do przełączników. To zapewnia największy wzrost stabilności trzonka w stosunku do ceny.

Zrozumienie związku między mechaniką wewnętrzną a odczuciem zewnętrznym pozwala zbudować klawiaturę, która nie tylko dobrze wygląda, ale działa z chirurgiczną precyzją. Niezależnie od tego, czy korzystasz z hybrydowych układów klawiatur, czy wybierasz między opcjami Hall Effect a mechanicznymi, stabilność trzonka pozostaje cichym fundamentem premium doświadczenia.

Aneks: Notatka modelowa (parametry odtwarzalne)

Wnioski dotyczące precyzji i zmienności czasowej w tym artykule opierają się na deterministycznym modelu kinematyki dla konkurencyjnego grania rytmicznego. To model scenariuszowy, a nie kontrolowane badanie laboratoryjne.

Warunki brzegowe:

• Model zakłada, że keycapy mają standardowy profil OEM lub Cherry. Keycapy o profilu SA zwiększą zmienność o około 20-30% z powodu dźwigni.
• Obliczenia zakładają zmienność uderzenia od środka do poza środek; idealnie wyśrodkowane uderzenia eliminują błędy czasowe spowodowane chybotaniem.

Oświadczenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikacje mechanicznych klawiatur, w tym otwieranie przełączników i nakładanie folii, mogą unieważnić gwarancję producenta. Zawsze stosuj odpowiednie procedury bezpieczeństwa podczas używania narzędzi i smarów.

Źródła

• Globalny raport branży peryferiów do gier (2026)
• Porównanie Gateron vs Cherry MX - Voltcave
• Jak używać folii do przełączników - Kinetic Labs
• Testy trwałości i zakresu temperatur - Przełączniki YX
• Recenzja przełącznika liniowego HMX Macchiato - LumeKeebs
