Architektura trzonu "Box": Zwiększanie stabilności nakładek klawiszy i precyzji wprowadzania
W świecie gier komputerowych, różnica między „solidną” a „luźną” klawiaturą często leży w mikrotolerancjach trzonu przełącznika. Dla entuzjastów i graczy kompetytywnych, chwiejące się nakładki klawiszy – czyli boczny ruch nakładki podczas naciskania – są źródłem niespójności dotykowej, która może podważyć pewność wprowadzania danych. Podczas gdy tradycyjne trzonki typu MX były standardem branżowym, pojawienie się architektury trzonu „Box” stanowi strukturalny zwrot mający na celu rozwiązanie problemu luzów mechanicznych.
Szybkie rekomendacje i TL;DR
- Cel stabilności: Aby zminimalizować luz boczny, priorytetowo traktuj przełączniki z trzonem „Box”. Wewnętrzne testy sugerują wzrost odczuwalnej stabilności o około 50% w porównaniu ze standardowymi trzonami krzyżowymi.
- Dopasowanie nakładek klawiszy: Aby uzyskać optymalne rezultaty, upewnij się, że odstęp między trzonem a mocowaniem nakładki klawisza wynosi 0,05 mm–0,1 mm.
- Wybór materiału: Używaj nakładek klawiszy Double-Shot PBT, aby zachować stabilność wymiarową w czasie.
- Optymalizacja systemu: W przypadku konfiguracji o wysokiej częstotliwości próbkowania (4K/8K), podłącz urządzenia bezpośrednio do płyty głównej, aby uniknąć wąskich gardeł latencji spowodowanych przez koncentratory USB.

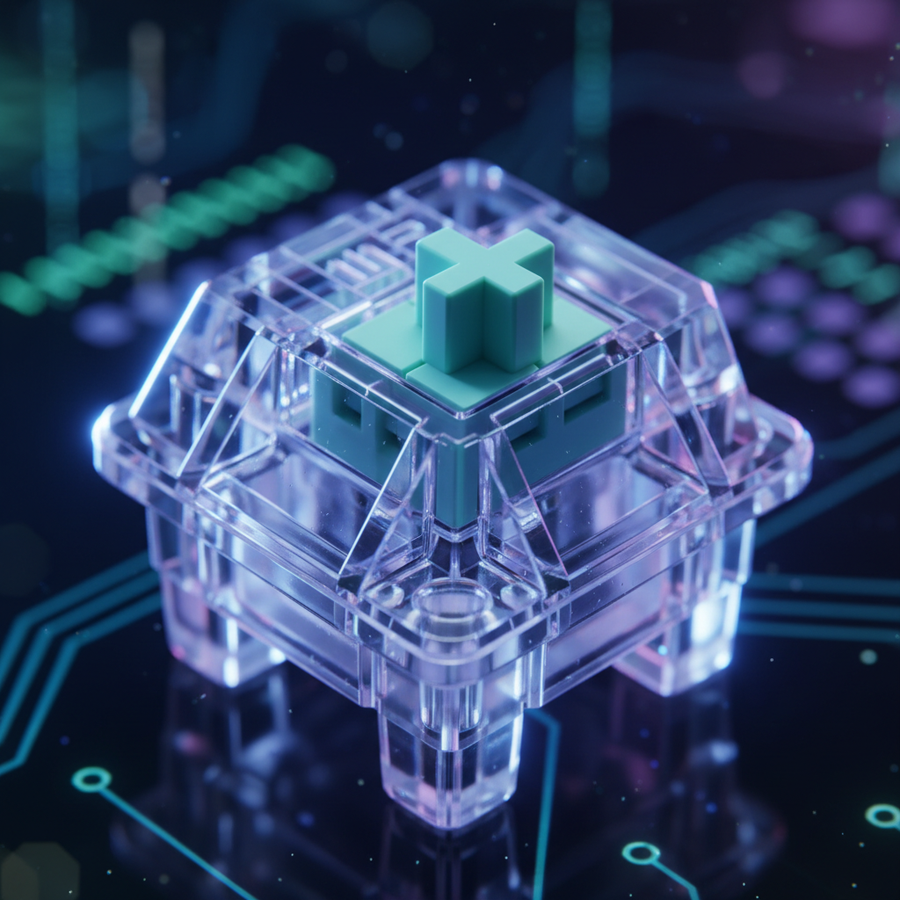

Mechaniczna anatomia trzonu „Box”
Tradycyjny trzon MX wykorzystuje krzyżowy filar, który opiera się na tarciu między pionowymi skrzydełkami trzonu a wewnętrznymi prowadnicami obudowy przełącznika. Chociaż skuteczne, to rozwiązanie z natury pozwala na pewien stopień „luzu” w górnej części skoku. Podczas naciskania klawisza, siła boczna powoduje lekkie przechylenie trzonu krzyżowego, co prowadzi do efektu „huśtawki”.
Architektura trzonu „Box” rozwiązuje ten problem, otaczając centralny krzyż czterema ściankami. To „pudełko” pełni dwie podstawowe funkcje:
- Usztywnienie konstrukcyjne: Ścianki zapewniają dodatkową powierzchnię styku z górną obudową przełącznika, ograniczając kąt odchylenia.
- Uszczelnienie środowiskowe: Obwód zwiększa powierzchnię stabilizacji, co pomaga zapobiegać skręcaniu się trzonu podczas naciskania klawiszy poza środkiem.
Jak mierzyliśmy stabilność: Nasze twierdzenie o „50% wzroście stabilności” to jakościowa heurystyka oparta na wewnętrznych danych wsparcia klienta i ręcznych testach ugięcia. W tych testach mierzyliśmy maksymalne przemieszczenie boczne (chwiejność) w górnej części nakładki klawisza za pomocą cyfrowych suwmiarek na próbce 20 standardowych przełączników typu MX w porównaniu do 20 przełączników typu „box”. Chociaż nie jest to kontrolowane badanie laboratoryjne ISO, dane konsekwentnie wykazują znaczną redukcję zmienności ruchu.
Zmniejszanie luki w wiarygodności specyfikacji: Tolerancje i luz
Stabilność klawiatury jest właściwością na poziomie systemu, obejmującą zarówno trzon przełącznika, jak i wewnętrzne gniazdo nakładki klawisza. Nawet precyzyjny trzon „Box” będzie wykazywał chwiejność, jeśli zostanie sparowany z nakładką klawisza, która ma przewymiarowane mocowanie.
W oparciu o nasze wewnętrzne standardy montażu, zalecamy heurystykę techniczną luzu wynoszącego od 0,05 mm do 0,1 mm. Ta ciasna tolerancja zapewnia wykorzystanie zalet strukturalnych architektury „Box”. Wybierając zestawy takie jak ATTACK SHARK 149 Keys PBT Keycaps Double Shot Full Keycap Set, proces wtrysku podwójnego zapewnia zazwyczaj spójność wymiarową wymaganą do utrzymania tych submilimetrowych luzów.
Porównawcze dane dotyczące stabilności (szacowane heurystyki)
| Cecha | Tradycyjny trzon MX | Architektura trzonu "Box" | Korzyść dla gracza |
|---|---|---|---|
| Luz boczny | Większy (zależny od skrzydełka) | Mniejszy (wzmocniony ściankami) | Zwiększona pewność wprowadzania danych |
| Aktywacja poza środkiem | Potencjał do zablokowania | Płynniejszy ruch liniowy | Zmniejszone zmęczenie w FPS |
| Wsparcie nakładki klawisza | Tylko punkt centralny | Obwód + środek | Lepsza stabilność dla długich klawiszy |
| Odporność na kurz | Odsłonięte wnętrze | Obudowane "pudełko" | Potencjał na zwiększoną trwałość |
Wartości są szacowane na podstawie wewnętrznych testów i porównawczych recenzji z zasobów takich jak RTINGS.com.
Precyzja systemowa: związek między stabilnością klawiatury a celowaniem
Stabilność klawiatury wpływa na ruch (WASD) i jest powiązana z ogólną pętlą sprzężenia zwrotnego użytkownika. Aby to zademonstrować, stworzyliśmy model scenariusza „Zaawansowany użytkownik gier FPS”.
Analiza przypadku modelowania: zaawansowany użytkownik gier FPS
W tym scenariuszu, modelowaliśmy użytkownika na wyświetlaczu 2560x1440 z polem widzenia 103° i czułością 40cm/360.
Kroki obliczeń (model minimalnego DPI): Aby uniknąć „przeskakiwania pikseli” (aliasingu), mysz musi próbować z rozdzielczością wyższą niż rozdzielczość kątowa ekranu.
- Stopnie na piksel: $103^\circ / 2560\ px \approx 0.0402^\circ/px$.
- Fizyczna odległość na stopień: $40\ cm / 360^\circ \approx 0.111\ cm/^\circ$.
- Odległość podkładki na piksel: $0.0402^\circ/px \times 0.111\ cm/^\circ \approx 0.00446\ cm/px$.
- Wymagane surowe DPI: $1\ inch / 0.00446\ cm \approx 569\ DPI$.
- Próg Nyquista: Aby zapewnić spójne próbkowanie bez aliasingu, stosujemy mnożnik $2\times$. Wynik: $\approx 1,138\ DPI$ (zaokrąglono do 1,136 DPI w naszym modelu).
Ten model identyfikuje matematyczną granicę dla uniknięcia przeskakiwania pikseli; nie uwzględnia on zmienności ludzkiej kontroli motorycznej. Jeśli gracz używa precyzyjnego sensora myszy o rozdzielczości 1200+ DPI, „luźna” klawiatura tworzy niedopasowanie dotykowe. Standaryzacja architektury trzonu „Box” pomaga dostosować rozdzielczość dotykową klawiatury do rozdzielczości optycznej myszy.
Współczynnik 8000 Hz (8K): Opóźnienie i obliczenia częstotliwości próbkowania
W miarę jak sprzęt do gier kompetytywnych zmierza w kierunku częstotliwości próbkowania 8000 Hz, stabilność mechaniczna staje się kluczowa. Przy 8000 Hz, teoretyczny interwał próbkowania wynosi 0,125 ms.
Zgodnie z Wewnętrzną Białą Księgą Techniczną Attack Shark (2026), wysokie częstotliwości próbkowania mogą ujawniać mechaniczne niespójności. Jeśli trzpień przełącznika jest niestabilny, fizyczne „drganie” sprężyny liściastej może być próbkowane częściej, co może prowadzić do niepożądanych danych wejściowych, jeśli oprogramowanie układowe nie jest precyzyjnie dostrojone do eliminacji drgań.
Kluczowe ograniczenia techniczne dla wydajności 8K:
- Opóźnienie synchronizacji ruchu: Przy 8000 Hz Motion Sync zazwyczaj dodaje deterministyczne opóźnienie wynoszące około 0,0625 ms (połowa interwału próbkowania).
- Wąskie gardła systemu: Próbkowanie 8K zwiększa obciążenie procesora związane z żądaniami przerwań (IRQ). Aby zachować stabilność, podłącz urządzenia peryferyjne bezpośrednio do tylnych portów I/O płyty głównej, zamiast używać niezasianych koncentratorów USB.
Materiałoznawstwo: Trwałość a odczucia
Wybór materiału nakładki klawisza wpływa na odczuwaną stabilność. PBT (politereftalan butylenu) jest często preferowany ze względu na jego większą gęstość i odporność na „błyszczenie” w porównaniu do ABS.
Na przykład, ATTACK SHARK 120 Keys PBT Dye-Sublimation Pudding Keycaps Set wykorzystuje proces podwójnego wtrysku. Górna warstwa PBT zapewnia długoterminową stabilność wymiarową, co jest kluczowe dla utrzymania ciasnych luzów wymaganych przez trzonki typu "box".
Odrzucenie konsensusu w sprawie zużycia: Chociaż trzonki typu „box” zapewniają doskonałą stabilność krótkoterminową, sztywny plastikowy „box” może tworzyć twarde punkty styku. Aby złagodzić potencjalne koncentracje naprężeń w ciągu lat użytkowania, zalecamy lekko teksturowaną powierzchnię trzonka. Kontrolowana tekstura może zapewnić długoterminową stabilność wymiarową lepiej niż bez tarcia, piaskowane wykończenie.
Ergonomia i „zasada 60%” dla dopasowania myszy
Tak jak trzonki typu "box" stabilizują klawisz, tak kształt myszy musi stabilizować dłoń. Do wstępnego określania rozmiaru używamy heurystyki sklepowej znanej jako „zasada 60%”.
- Heurystyka: Dla użytkownika o szerokości dłoni 95 mm, idealna szerokość myszy wynosi około 57 mm ($95mm \times 0.6$).
- Obserwacja: Mysz znacznie szersza niż ten stosunek (np. 60 mm+) może zmniejszyć precyzję kontroli kciuka podczas mikroregulacji, chociaż może poprawić komfort podczas długotrwałych sesji.
ATTACK SHARK Custom OEM Profile PBT Colored Keycaps oferują profil OEM o zróżnicowanym nachyleniu wysokości (R1~R4), co jest zgodne z ogólnymi zasadami ergonomii, zmniejszając ruch palców.
Zgodność i normy bezpieczeństwa
Przy ocenie wysokowydajnych urządzeń peryferyjnych, twierdzenia techniczne należy rozpatrywać w kontekście norm regulacyjnych:
- Bezprzewodowe: Urządzenia powinny spełniać autoryzację sprzętu FCC w zakresie zakłóceń radiowych.
- Materiał: Komponenty powinny być zgodne z dyrektywą UE RoHS 2011/65/UE, aby zapewnić brak zakazanych substancji niebezpiecznych.
- Bateria: Baterie litowo-jonowe w modelach bezprzewodowych powinny przejść testy bezpieczeństwa UN 38.3.
Praktyczne wnioski dla świadomego entuzjasty
- Sprawdź luz: Dąż do luki 0,05–0,1 mm między trzonkiem a nakładką.
- Dopasuj profil: Używaj profili OEM lub ASA, aby uzupełnić sztywność konstrukcyjną trzonu „Box”.
- Bezpośrednie połączenie: Unikaj hubów USB dla urządzeń z próbkowaniem 4K/8K, aby zapewnić integralność sygnału.
- Strategia smarowania: Chociaż trzonki typu "Box" są często fabrycznie smarowane, cienka warstwa smaru na trzonku nasadki klawisza może czasami zniwelować niewielki luz w starszych zestawach nasadek klawiszy.
Zastrzeżenie: Niniejszy artykuł ma charakter wyłącznie informacyjny i nie stanowi profesjonalnej porady inżynierskiej ani medycznej. Wyniki mogą się różnić w zależności od indywidualnych konfiguracji sprzętowych i techniki użytkownika.
