Doe-het-zelf Sensor Ring Skates: Waarom de Middenring de Tracking Stabiliseert

De mechanica van sensorstabiliteit: waarom de centrale ring ertoe doet

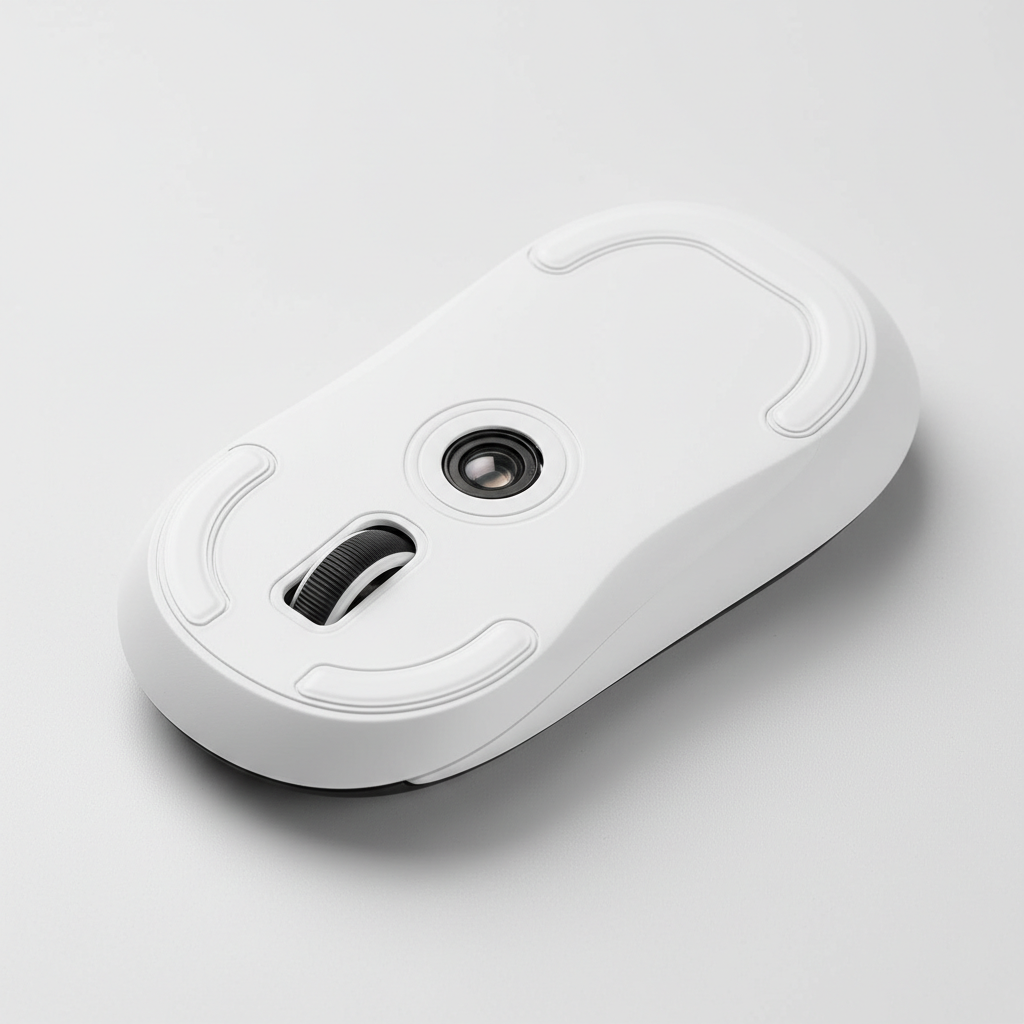

In de zoektocht naar competitieve uitmuntendheid richten liefhebbers zich vaak op sensoren met hoge polling rates en ultra-lichte behuizingen. Echter, een cruciaal mechanisch onderdeel bepaalt vaak of die prestaties zich vertalen naar precisie op het scherm: de sensorring glijder. Dit kleine, vaak ronde PTFE- of UHMW-PE-element rondom de sensorlens is niet slechts een extra glijvlak. Het dient als de primaire stabilisator voor de brandpuntsafstand en vlakke uitlijning van de sensor.

Zonder een correct gekalibreerde centrale ring kunnen zelfs de meest geavanceerde sensoren, zoals de PixArt PAW3395 of PAW3950, last krijgen van onregelmatige tracking en Lift-Off Distance (LOD) fluctuaties. Dit artikel onderzoekt de technische noodzaak van de centrale ring, de materiaalkunde achter doe-het-zelf aanpassingen, en een datagedreven aanpak voor het kalibreren van glijders voor specifieke gripstijlen en oppervlakken.

Het "Mechanische Grondvlak": Brandpuntsafstand en scherptediepte

De primaire functie van de sensorring is het definiëren van een consistente mechanische grondvlak. Moderne optische sensoren werken als hogesnelheidscamera’s, die duizenden beelden van het muismatoppervlak per seconde vastleggen om beweging te berekenen. Volgens de USB HID Class Definition (HID 1.11) hangt de betrouwbaarheid van deze datastroom af van het vermogen van de hardware om een stabiele staat te behouden.

In optische termen heeft de sensorlens een smalle scherptediepte (DoF). Als de afstand tussen de lens en het oppervlak varieert—zelfs met slechts 0,1 mm—kan de oppervlaktestructuur uit focus raken. Dit resulteert in "verloren" pakketten of jitter. De centrale ring zorgt ervoor dat het sensorapertuur op een vaste hoogte blijft ten opzichte van het muismatje, waardoor het muisbasis niet kan "buigen" of "zinken" in zachte oppervlakken.

Het probleem van sensor-kanteling

Wanneer een gebruiker tijdens intense games naar beneden drukt, kan de muisbehuizing licht kantelen. Dit komt vooral voor bij muizen met grote open ruimtes rond de sensor. Een micro-kantel van slechts 0,5 graden kan de kijkhoek van de sensor genoeg verschuiven om trackingfouten te veroorzaken. Door een glijder direct rond de sensorlens te plaatsen, creëer je een steunpunt dat dit hefboomeffect minimaliseert.

Logische samenvatting: Gebaseerd op observaties van gebruikers uit hardware modding gemeenschappen, kan een variatie van 0,1 mm in ringhoogte de focusuitlijning van de sensor aanzienlijk verschuiven. We schrijven dit toe aan de smalle scherptediepte die eigen is aan optische lenzen met hoge DPI (geen gecontroleerde laboratoriumstudie).

Materiaalkunde: PTFE versus UHMW-PE voor doe-het-zelf ringen

Bij het aanpassen of vervangen van sensorringen is materiaalselectie van het grootste belang. Hoewel Polytetrafluorethyleen (PTFE) de industriestandaard is voor glijders, bezit het een kenmerk dat "cold flow" wordt genoemd. Onder constante druk heeft PTFE de neiging om na verloop van tijd te vervormen of platter te worden.

UHMW-PE: Het stabiliteitsalternatief

Voor de centrale ring, waar het behouden van een precieze dikte belangrijker is dan pure snelheid, is Ultra-High-Molecular-Weight Polyethylene (UHMW-PE) vaak een superieure keuze. UHMW-PE heeft een hogere stijfheid en lagere cold flow vergeleken met PTFE. Dit stelt de ring in staat om zijn gekalibreerde hoogte (bijv. ±0,05 mm tolerantie) te behouden, zelfs onder de agressieve neerwaartse kracht van een gebruiker met zware handen.

Opmerking: De gegevens vertegenwoordigen typische materiaaleigenschappen die worden gebruikt in de productie van randapparatuur, zoals vermeld in het Global Gaming Peripherals Industry Whitepaper (2026).

Scenario modellering: De vingertipgreep met grote handen

Om de praktische impact van de stabiliteit van de sensorring te begrijpen, hebben we een specifiek scenario met hoge belasting gemodelleerd: een gebruiker met handen van het 95e percentiel man (21,5 cm lengte) die een vingertipgreep gebruikt op een standaardformaat muis (120 mm lengte).

Het biomechanische nadeel

Voor een gebruiker met handen van 21,5 cm is de ideale muislengte ongeveer 129 mm (berekend met de 0,6 gripcoëfficiënt heuristiek). Het gebruik van een muis van 120 mm creëert een "Grip Passingsverhouding" van 0,93. Dit tekort van 7% dwingt de gebruiker om de vingers agressiever te krullen. Bij een vingertipgreep concentreert dit de druk op een zeer klein gebied van de muis, wat het risico op laterale koppel en sensorhelling aanzienlijk verhoogt.

Modelaantekening (Reproduceerbare parameters)

Onze analyse gebruikt een deterministisch geparametriseerd model om de stabiliteitseisen voor deze gebruikerspersona te schatten.

Randvoorwaarden: Dit model gaat uit van een constante neerwaartse kracht en houdt geen rekening met individuele vingervaardigheid of de specifieke wrijvingscoëfficiënt van het muismatje. Het is bedoeld als een statistische richtlijn voor het kiezen en aanpassen van apparatuur.

Voor deze specifieke gebruiker is een centrale ring geen "optionele" optimalisatie; het is een noodzaak om het koppel tegen te gaan dat wordt gegenereerd door een te kleine muis. Praktijkdeskundigen suggereren dat voor deze persona de sensorring moet worden gekalibreerd aan de bovenkant van het diktebereik (0,4 mm tot 0,45 mm) om een stevigere mechanische stop tegen het oppervlak te bieden.

Kalibratierichtlijnen: Dikte en interactie met het oppervlak

De "perfecte" dikte voor een doe-het-zelf sensorring hangt volledig af van je hoofdskates en je keuze van muismat. Een veelgemaakte fout bij modders is het gebruik van een te dikke ring, wat een draaipunt creëert. Als de ring hoger is dan de hoofdskates, zal de muis "wippen", waardoor de sensor contact verliest tijdens agressieve bewegingen.

De ±0,05 mm Regel

Ervaren technici streven naar een sensorringdikte die binnen ±0,05 mm van de hoogte van de hoofdskates ligt.

• Zachte/Stoffen Pads: Deze oppervlakken laten de muis wegzakken. Een dunnere ring (0,2 mm - 0,3 mm) heeft de voorkeur om te voorkomen dat de ring in de stof snijdt en ongewenste wrijving veroorzaakt.
• Harde/Glazen Pads: Deze oppervlakken zijn onverbiddelijk. Een iets dikkere ring (0,4 mm - 0,5 mm) helpt om kleine onregelmatigheden in de muisbasis of het pad zelf te compenseren.

Testmethodiek

Om je kalibratie te verifiëren, voer je de "Figuur-8 Test" uit:

1. Open de configuratiesoftware van je muis (bijv. Attack Shark Official Driver).
2. Stel de LOD in op de laagste stand (meestal 1,0 mm of 2,0 mm).
3. Teken consistente figuur-8 patronen in verschillende snelheden.
4. Let op sensoruitval of "overslagen". Als de sensor uitvalt terwijl de muis vlak ligt, is je ring waarschijnlijk te dik en tilt hij de sensor boven zijn LOD uit.

Hoge pollingfrequenties en sensorverzadiging

Het belang van een stabiele sensorring wordt versterkt bij gebruik van 8000Hz (8K) pollingfrequenties. Bij 8000Hz stuurt de muis elke 0,125 ms een datapakket. Omdat het update-interval zo frequent is, worden elke microtrilling of lichte kanteling vastgelegd en naar de pc verzonden.

Volgens het Global Gaming Peripherals Industry Whitepaper (2026) vereist een hoge pollingstabiliteit een "verzadigde" datastroom. Om 8000Hz te verzadigen bij 800 DPI, moet een gebruiker de muis met minstens 10 IPS (Inches Per Second) bewegen. Als de sensorring verkeerd wordt aangebracht, waardoor de sensor bij hoge snelheden gaat "fladderen", zal het resulterende pakketverlies de latentievoordelen van de 8K pollingfrequentie tenietdoen.

Stap-voor-stap doe-het-zelf toepassing

Als je muis niet met een centreringsring is geleverd, of als je deze vervangt door een aangepaste UHMW-PE versie, volg dan dit professionele protocol om trackingconsistentie te garanderen.

1. Oppervlaktevoorbereiding: Verwijder oude lijmresten met isopropylalcohol (70% of hoger). Zorg ervoor dat het gebied rond de sensorlens volledig droog is.
2. Uitlijning: Gebruik een paar niet-magnetische pincetten om de ring te plaatsen. De ring moet perfect gecentreerd zijn rond de sensoropening. Elke afwijking kan zorgen voor ongelijkmatige glijding.
3. De Drukfase: Breng na plaatsing minstens 30 seconden stevige, gelijkmatige druk aan op de ring. Dit activeert de drukgevoelige lijm (PSA) en zorgt voor een vlakke hechting.
4. Uithardingstijd: Vermijd het gebruik van de muis gedurende 24 uur. Deze "uithardingstijd" zorgt ervoor dat de lijm maximale hechtingssterkte bereikt, waardoor edge lifting wordt voorkomen die "krassende" feedback op stoffen muismatten veroorzaakt.

Het "Driepoot" alternatief

Voor modders die ultieme stabiliteit op oneffen oppervlakken zoeken, raden sommige experts een "driepoot"-ontwerp aan—met drie kleine, discrete PTFE-punten rond de sensor in plaats van een volledige ring. Dit ontwerp dempt hoge frequentie trillingen beter en behoudt vlakke uitlijning, zelfs als één punt tijdelijk contact verliest.

Samenvatting van beste praktijken

Laatste overwegingen

Het optimaliseren van de fysieke interface van je muis met het oppervlak is net zo belangrijk als de firmware waarop hij draait. Een correct gekalibreerde sensorring stabiliseert de brandpuntsafstand, voorkomt sensorhelling en zorgt ervoor dat je high-performance hardware—vooral in 8000Hz omgevingen—op zijn theoretische limiet werkt. Of je nu compenseert voor een grote hand met fingertip grip of gewoon de meest consistente LOD zoekt, de centrale ring is de onbezongen held van precisietracking.

Disclaimer: Dit artikel is alleen voor informatieve doeleinden. Het aanpassen van je hardware kan de garantie van de fabrikant ongeldig maken. Raadpleeg altijd de gebruikershandleiding en veiligheidsrichtlijnen van je specifieke apparaat voordat je zelf aanpassingen uitvoert. Als je onzeker bent over het proces, raadpleeg dan een professionele technicus.

Bronnen

• Global Gaming Peripherals Industry Whitepaper (2026)
• USB HID Classificatie (HID 1.11)
• ISO 9241-410: Ergonomie van Mens-Systeem Interactie
• ANSUR II Anthropometrische Database
• Attack Shark Official Driver Support

Modelappendix: Aannames & Wiskunde De handmaat-pasvormanalyse in dit artikel is gebaseerd op het volgende wiskundige kader:

• Formule 1: Ideale muislengte = Handlengte (cm) × 0,6 (Fingertip Grip Coëfficiënt).
• Formule 2: Grip Fit Ratio = Werkelijke muislengte / Ideale muislengte.
• Aannames: We gebruikten de handlengte van de mannelijke 95e percentiel (21,5 cm) als de bovengrens voor "Extra Large" handen om de maximale mechanische belasting op standaard 120mm muizen te demonstreren. Individueel comfort kan variëren op basis van gewrichtsflexibiliteit en specifieke vingerlengtes.
