Hoe optische sensoren werken in gamingmuizen

De CMOS-architectuur: Hoe een gamingmuis ziet

Korte Samenvatting: Om pixel-perfecte tracking op een 1440p-monitor te garanderen, wordt een minimum van 1300 DPI aanbevolen om aliasing te voorkomen. Hoewel hoge polling rates (tot 8000Hz) de invoervertraging verminderen tot 0,125 ms, vereisen ze een directe moederbordverbinding om systeemtrillingen te vermijden.

Moderne gamingmuizen zijn gespecialiseerde hogesnelheidscamera's. In het hart van elke high-performance periferie ligt een Optical Navigation Sensor (ONS), een complex systeem-op-een-chip (SoC) dat duizenden beelden per seconde vastlegt om beweging met subpixel-nauwkeurigheid te berekenen. Om de "Specificatie Geloofwaardigheidskloof" te overbruggen, moeten gebruikers voorbij marketingcijfers zoals 26.000 DPI kijken en de onderliggende CMOS (Complementary Metal-Oxide-Semiconductor) technologie begrijpen.

Het proces begint met een verlichtingsbron (IR-LED of laser) die reflecteert op de microscopische texturen van het muismatje. Een speciale lens focust dit licht op een CMOS-sensorarray (meestal 30x30 of 40x40 pixels). Terwijl de USB HID Class Definition (HID 1.11) regelt hoe deze data je pc bereikt, vindt de ruwe beeldverwerking volledig plaats binnen de Digital Signal Processor (DSP) van de sensor.

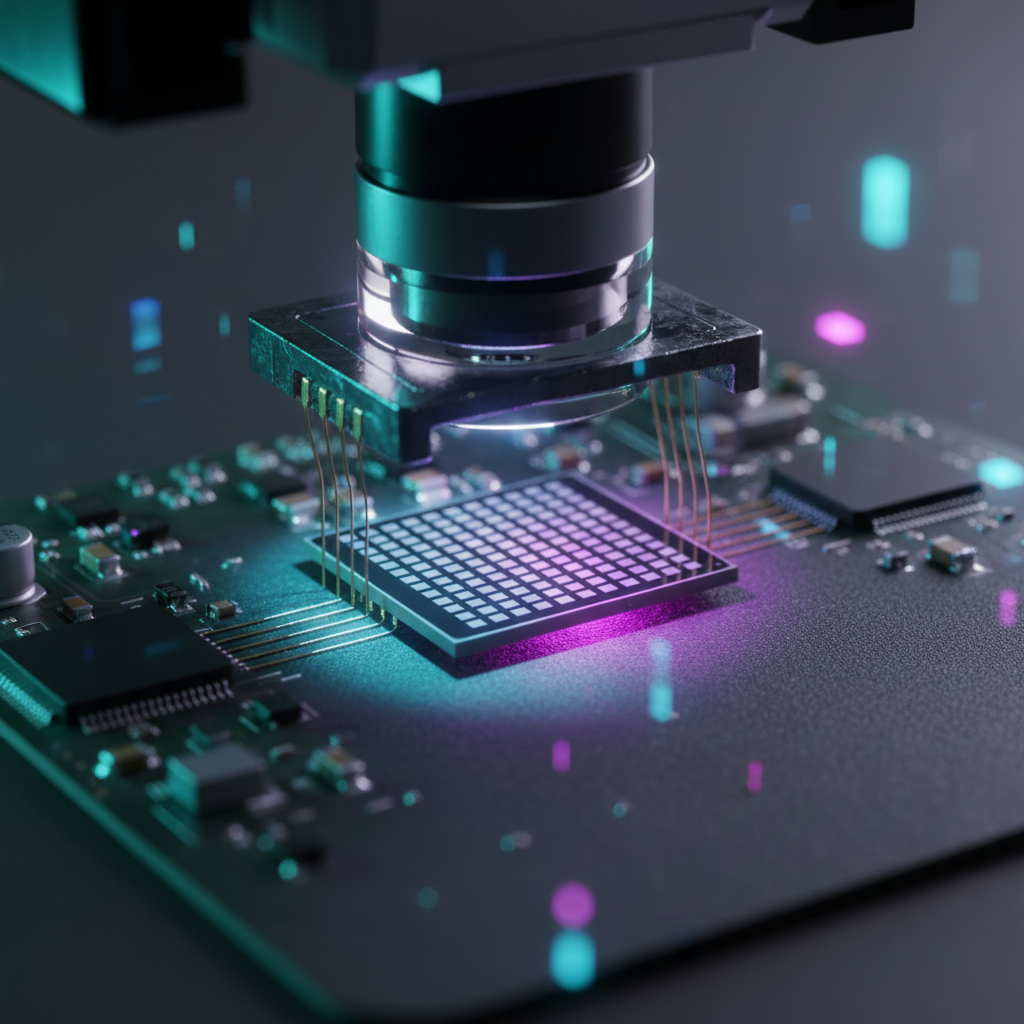

Een technische visualisatie van een CMOS-array van een optische sensor die microscopische oppervlaktestructuren vastlegt in een hogesnelheidsreeks.

Digitale Signaalverwerking en de Firmware Onderscheider

Een veelvoorkomend misverstand is dat alleen de sensorchip—zoals een PixArt PAW3395—de prestaties bepaalt. Technische analyse suggereert echter dat propriëtaire firmware-algoritmen de echte onderscheidende factor zijn. Twee muizen met dezelfde hardware kunnen een totaal verschillende bewegingslatentie vertonen, afhankelijk van de DSP-implementatie van de OEM.

De DSP voert cross-correlatie uit, waarbij de huidige "momentopname" wordt vergeleken met de vorige om pixelverschuivingen te identificeren. Dit gebeurt bij framerates die vaak hoger zijn dan 10.000 FPS.

Technische Opmerking (Firmware-implementatie): Gebaseerd op veelvoorkomende patronen in technische ontledingen, is DSP-efficiëntie de belangrijkste bottleneck voor bewegingslatentie. Terwijl hardware het "plafond" bepaalt, bepaalt firmware hoe dicht het apparaat bij dat plafond komt. We categoriseren deze prestatieclaims als Scenario Modellen gebaseerd op ideale firmware-omstandigheden.

Het Specificatieverschil Ontcijferen: DPI, IPS en Acceleratie

Hoewel 26.000 DPI indrukwekkend klinkt, gebruiken de meeste professionele spelers 400 tot 1.600 DPI. Het echte gevaar van "ultra-lage" DPI op hoge-resolutie schermen is pixel overslaan (aliasing).

De Nyquist-Shannon DPI Minimum (Reproduceerbare Berekening)

Om aliasing te voorkomen, moet de sensor het oppervlak bemonsteren met een frequentie die minstens twee keer zo hoog is als de beoogde bewegingsresolutie. We kunnen de "DPI Ondergrens" berekenen met de volgende stappen:

Bereken Pixels Per Graad: $2560 \text{ px} / 103^\circ \text{ FOV} \approx 24.85 \text{ px/deg}$.
Bereken Graden Per Inch Fysieke Beweging: Bij $35\text{cm/360}^\circ$ ($13.78\text{ in/360}^\circ$) is één inch beweging gelijk aan $360 / 13.78 \approx 26.12^\circ$.
Vind de Doel-PPI (Pixels Per Inch): $24.85 \text{ px/deg} \times 26.12 \text{ deg/in} \approx 649 \text{ PPI}$.
Pas Nyquist Limiet toe (2x Sampling): $649 \times 2 = \mathbf{1298 \text{ DPI}}$.

Parameter	Waarde	Eenheid	Reden
Horizontale Resolutie	2560	px	Standaard 1440p Monitor
Horizontaal Zichtveld	103	graden	Typische FPS Game-instelling
Gevoeligheid	35	cm/360	Competitief Midden-Hoog Bereik
DPI Ondergrens (Heuristiek)	~1300	DPI	Minimum om aliasing/overslaan te voorkomen

De 8000Hz Grens: Latentie en Systeemtopologie

De industrie schakelt over van 1000Hz (1,0 ms interval) naar 8000Hz (0,125 ms interval). Hoewel dit micro-stotteren vermindert, brengt het aanzienlijke technische beperkingen met zich mee.

Motion Sync en de 8K Latentie Afweging

Motion Sync synchroniseert sensorframes met USB polling events. In oudere 1000Hz-implementaties kon dit een "straf" toevoegen van maximaal de helft van het polling-interval.

1000Hz Motion Sync Straf: ~0,5 ms (Heuristiek: $0.5 \times \text{interval}$).
8000Hz Motion Sync Straf: ~0,0625 ms (Verwaarloosbaar).

Volgens het Global Gaming Peripherals Industry Whitepaper (2026) (Fabrikant Whitepaper/Niet-onafhankelijke Studie) legt 8K polling zware belasting op de Interrupt Request (IRQ) verwerking van de CPU. Om signaalintegriteit te behouden, moeten ontvangers direct worden aangesloten op de achterste I/O-poorten van het moederbord in plaats van op niet-gevoede hubs.

Ergonomie en de Fysieke Interface

De Grip-Fit Heuristiek

Het kiezen van een muis die te groot is voor je hand leidt tot "klauwkramp." Gebaseerd op antropometrische gegevens uit de ANSUR II Database, stellen we de volgende Grip-Fit Heuristieken voor:

Ideale Lengte: Handlengte × 0,6 (bijv. 18 cm hand = 10,8 cm muis).
Ideale Breedte: Handbreedte × 0,6.

Biomechanische Belastingsanalyse (Scenario Model)

We hebben een sessie met hoge intensiteit gemodelleerd met behulp van de Moore-Garg Strain Index. Opmerking: Dit is een heuristisch model voor competitief spel; casual gebruik zal resulteren in aanzienlijk lagere scores.

Variabele	Vermenigvuldiger	Scenario Context
Intensiteit van Inspanning	3.0	Hoge-snelheid flick shots (Hard)
Inspanningen per Minuut	2.0	Hoge APM (9-14 inspanningen/min)
Houding	2.0	Agressieve klauwgreep (>20° afwijking)
Duur per Dag	2.0	4-8 uur training
Totale Belastingsindex	24	Gevaarlijk (Drempel > 5)

Opmerking: Vermenigvuldigers zijn gebaseerd op Moore & Garg (1995) gestandaardiseerde tabellen. Een score van 24 duidt op een hoog risico op musculoskeletale aandoeningen bij repetitieve taken.

Vertrouwen, Veiligheid en Naleving

Draadloze muizen moeten voldoen aan strikte veiligheidsnormen. Autoritaire instanties zoals de FCC en ISED Canada reguleren RF-uitvoer. Daarnaast moeten muizen met lithium-ion batterijen voldoen aan VN 38.3 normen voor impact- en thermische stabiliteit.

Technische Checklist voor Optimale Tracking

Actiepunt	Technische Vereiste	Waarom het Belangrijk is
Oppervlaktecontrole	Niet-reflecterende, hoge-dichtheid vezel	Voorkomt "spin-outs" op CMOS-sensor
DPI Afstemming	Afstemmen op resolutie (bijv. 1300+ voor 1440p)	Voorkomt pixeloverslaan (Nyquist-limiet)
Polling Topologie	Directe Achterste Moederbord I/O	Voorkomt IRQ-bottlenecks en pakketverlies
Firmware	Controleer Fabrikant Driverpagina's	DSP-updates kunnen bewegingslatentie verminderen

Scenario Modellering: Reproduceerbare Parameters

Kwantitatieve gegevens in dit artikel zijn afgeleid van de volgende aannames:

Parameter	Waarde	Reden
Pollingfrequentie	8000 Hz	High-end competitieve standaard
Horizontale Resolutie	2560 px	1440p Gaming Monitor
Bewegingsynchronisatievertraging	0,0625 ms	$0.5 \times (1/8000)$ Polling Interval
DPI Ondergrens	1298 DPI	Nyquist-Shannon Sampling Limiet

Randvoorwaarden:

Modellen gaan uit van lineaire sensorrespons en nul pakketverlies.
Ergonomische belasting gaat uit van intensief FPS-spel.
Minimale DPI's zijn berekend voor 1:1 pixelmapping; software "Pointer Precision" (versnelling) maakt deze vereisten ongeldig.

Disclaimer: Dit artikel is alleen voor informatieve doeleinden. Ergonomische beoordelingen zijn gebaseerd op algemene populatiemodellen en vormen geen medisch advies.
