Het aanpassen van de krachtcurve: een technische gids voor het verwisselen van Hall Effect-veren
De opkomst van Hall Effect (HE) magnetische schakelaars heeft het prestatielandschap voor competitieve gaming-peripherals fundamenteel veranderd. In tegenstelling tot traditionele mechanische schakelaars die vertrouwen op fysiek metaal-op-metaal contact om een circuit te sluiten, gebruiken HE-switches een magneet en een Hall Effect-sensor om de precieze positie van de pen te meten. Hoewel deze technologie functies zoals Rapid Trigger en instelbare activeringspunten mogelijk maakt, blijft het fysieke "gevoel"—de weerstand en terugkeersnelheid—een product van de interne veer.
Voor liefhebbers die hun hardware willen optimaliseren, is het verwisselen van standaardveren voor veren met aangepaste gewichten een primaire methode van afstemming. Dit proces is echter aanzienlijk complexer dan een standaard mechanische mod. Omdat magnetische sensoren gevoelig zijn voor micron-niveau veranderingen in positie en magnetische flux, vereist elke fysieke aanpassing aan de switch-behuizing of interne componenten een rigoureuze technische aanpak om de prestatie-integriteit te behouden.
De fysica van magnetische detectie en veerspanning
In een Hall Effect-switch meet de sensor op de PCB de magnetische fluxdichtheid terwijl de magneet (geplaatst in de switch-pen) dichterbij komt. De firmware vertaalt deze spanningsverandering naar een afstandsmeting. Volgens de USB HID Class Definition (HID 1.11) moeten deze apparaten invoergegevens binnen strikte protocolparameters rapporteren, maar het interne "analoge" gedrag van het magnetisch veld is waar de aanpassing plaatsvindt.
De veer levert de opwaartse kracht die nodig is om de pen terug te brengen naar zijn rustpositie. In HE-switches zijn alle eenheden van nature lineair [DF5]. Er is geen tactiele "bult" of "klik" omdat dergelijke mechanismen fysieke wrijving zouden introduceren die de soepele magnetische beweging, vereist voor Rapid Trigger-precisie, zou verstoren.
De rol van terugkeersnelheid in Rapid Trigger
Rapid Trigger-technologie maakt het mogelijk dat een toets direct reset zodra deze begint te bewegen naar boven, in plaats van te wachten tot deze een vaste resetpunt passeert. De snelheid waarmee de toets terugkeert (bepaald door de "duwkracht" van de veer op het bodem-punt) beïnvloedt direct hoe snel een speler de toets opnieuw kan activeren.
Logische samenvatting (latentievoordeel): Op basis van onze scenario-modellering voor competitief FPS-gamen vergeleken we een standaard mechanische schakelaar met een Hall Effect-schakelaar met een 35g veerwissel. Bij een agressieve vingerhefsnelheid van 150 mm/s levert de HE-configuratie een theoretisch latentievoordeel van ongeveer 8 ms op. Dit komt door de vermindering van de resetafstand van 0,5 mm (mechanische hysterese) naar 0,1 mm (HE Rapid Trigger) en het elimineren van firmware-debounce.
Gereedschap en veiligheidsmaatregelen voor magnetische componenten
Het modden van Hall Effect-schakelaars brengt risico's met zich mee die niet voorkomen bij traditionele mechanische toetsenborden. De belangrijkste "valkuil" die door ervaren gebruikers is vastgesteld, is het gebruik van metalen gereedschap. Het brengen van een gemagnetiseerde schroevendraaier of stalen pincet in de buurt van de interne magneet kan de polariteit veranderen of het gereedschap zelf magnetiseren, wat leidt tot inconsistente sensorlezingen.
Essentiële toolkit voor HE-modding:
- Plastic of keramische pincetten: Deze zijn niet-geleidend en niet-magnetisch, waardoor ze het magnetische veld van de schakelaar tijdens demontage niet verstoren.
- Switch opener: Een standaard MX-stijl opener werkt meestal, maar zorg ervoor dat deze is gemaakt van hoogwaardig polymeer of niet-magnetisch aluminium.
- Krytox 105G0: Een dunne, hoogwaardige olie die exclusief voor veren wordt gebruikt.
- Kalibratiesoftware: De officiële driver of webgebaseerde configurator voor uw specifieke model (bijv. Attack Shark Official Driver).
Veelvoorkomende valkuil: magnetische polariteit
Als een magneet uit de steel valt tijdens het wisselen van een veer, moet deze opnieuw worden geplaatst met de juiste pool naar de sensor gericht. Het omkeren van de magneet zorgt ervoor dat de sensor de beweging achterstevoren leest of de toets helemaal niet registreert. Voer altijd een "droge test" uit met één schakelaar om de oriëntatie te controleren voordat u een heel bord verwerkt.
De juiste veer kiezen: gewicht en geometrie
Bij het kiezen van vervangveren moeten modders een balans vinden tussen de wens voor een lichte aanraking en de fysieke eisen van de sensor.
Heuristieken voor activeringskracht
Op basis van patronen die zijn waargenomen in enthousiastengemeenschappen en technische ondersteuningsgegevens, gebruiken we de volgende vuistregel voor activeringskracht:
- 30g en lager: Uiterst licht. Hoewel snel, leidt dit vaak tot onbedoelde activeringen door het gewicht van de vingers die op de toetsen rusten.
- 35g tot 45g: De "Sweet Spot" voor competitief spel. Dit bereik biedt voldoende weerstand om misklikken te voorkomen en behoudt een hoge terugkeersnelheid voor snel tikken.
- 50g en zwaarder: Zwaar. Geschikt voor typisten die een meer bewuste aanslag prefereren, maar kan vermoeidheid verhogen tijdens gamesessies met hoge APM (Acties Per Minuut).
Lineaire versus Progressieve Veren
Ervaren modders geven vaak de voorkeur aan progressieve veren voor Hall Effect-toepassingen. In tegenstelling tot lineaire veren, die een constante weerstand hebben tijdens het indrukken, nemen progressieve veren in weerstand toe naarmate ze worden samengedrukt. Dit zorgt voor een tactisch "kussen" vóór het bodemcontact, wat spelers kan helpen het einde van de toetsaanslag te voelen zonder een fysieke hobbel, wat mogelijk de impactkracht op de vingers vermindert.
Logica Samenvatting (Ergonomisch Risico): Onze analyse met de Moore-Garg Strain Index (SI) geeft aan dat het gebruik van ultra-lichte 35g veren in een intensieve gamesessie kan leiden tot een "Gevaarlijk" risicoscore (~33,7) voor repetitieve belasting. Dit komt doordat het gebrek aan weerstand de spieren dwingt harder te werken om de vingers te stabiliseren tijdens snelle bewegingen. Gebruikers moeten prestatiewinst afwegen tegen voldoende rust.

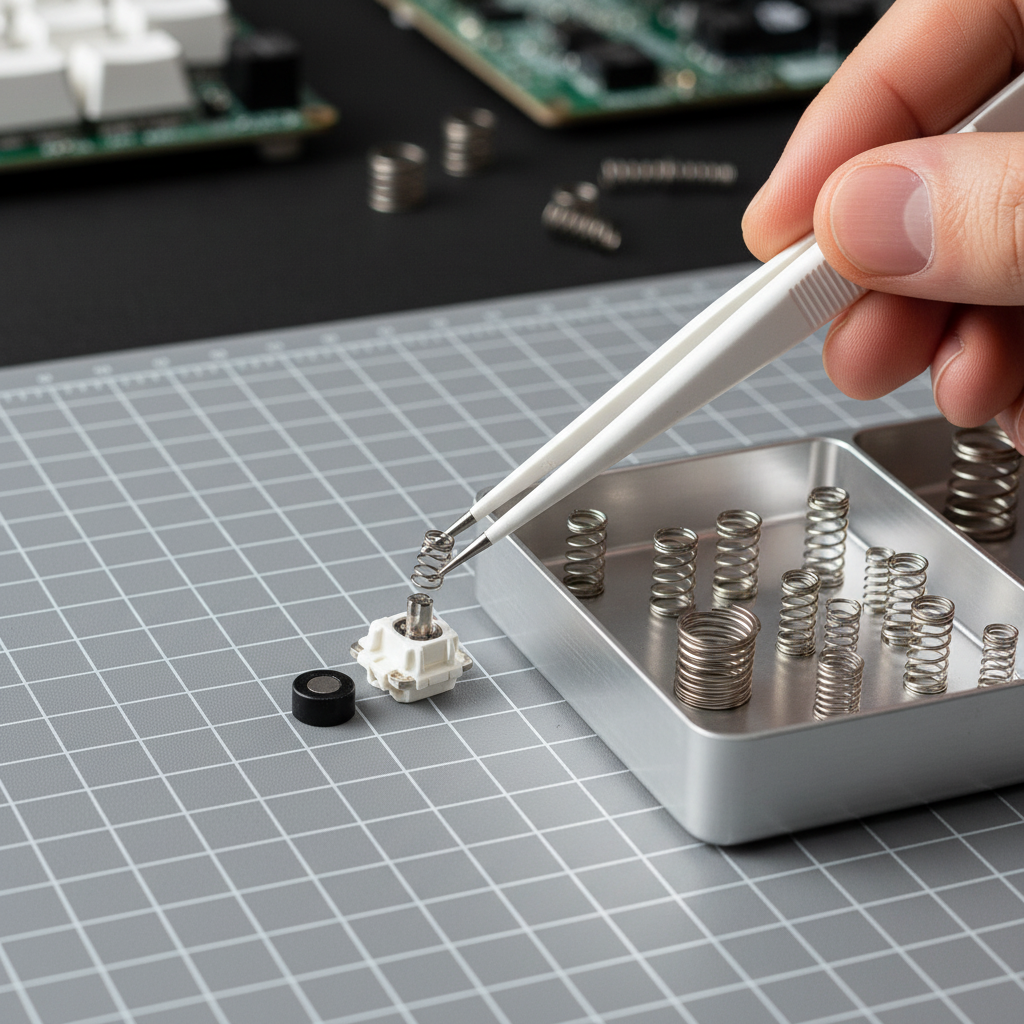

Stapsgewijze procedure voor het wisselen van veren
1. Voorbereiding en Demontage
Zorg dat het toetsenbord is losgekoppeld. Gebruik een schakelaarverwijderaar om de schakelaars uit de hot-swap sockets te halen. Plaats de schakelaar in je opener en oefen gelijkmatige druk uit totdat de behuizingclips loskomen.
2. Verwijderen en Smeren van de Veer
Verwijder de standaardveer. Gebruik bij het aanbrengen van smeermiddel een "bag lubing"-techniek of breng een minimale hoeveelheid Krytox 105G0 alleen aan op de uiteinden van de veer.
- Waarschuwing: Vermijd dat er smeermiddel op de magneet of het midden van de veer komt. Te veel olie kan stof aantrekken of de magnetische detectie verstoren als het naar het sensorgebied migreert.
3. Veerinstallatie
Plaats de nieuwe veer over de centrale pen van de onderste behuizing. Lijn de steel (met de magneet) zorgvuldig uit zodat deze recht op de veer zit. Zorg ervoor dat de magneet nog steeds correct is georiënteerd (noord/zuidpolen) zoals je aanvankelijk hebt gecontroleerd.
4. Herassemblage en Plaatsing
Klik de bovenste behuizing terug op de basis. Je zou een duidelijk klikgeluid moeten horen wanneer de vier clips vastklikken. Druk voordat je de schakelaars terugplaatst in het toetsenbord elke schakelaar handmatig in om te controleren of er geen "veerknars" of blokkering is.
De Kritieke Laatste Stap: Software Herkalibratie
De meest voorkomende fout die modders maken is het overslaan van de softwarekalibratie na het opnieuw monteren. Elke veer heeft kleine variaties in lengte en spanning, wat de rustpositie van de magneet met fracties van een millimeter kan verschuiven. Zonder herkalibratie kan de firmware denken dat de toets gedeeltelijk is ingedrukt of niet de 0% of 100% bewegingsmarkers bereikt.
Hoe te Kalibreren:
- Sluit het toetsenbord aan en open de configuratiesoftware.
- Navigeer naar het tabblad "Kalibratie" of "Onderhoud".
- Volg de aanwijzingen op het scherm, die meestal inhouden dat je elke toets tot het uiterste indrukt en loslaat.
- Controleer de "Dead Zone" instellingen. Een dead zone van 0,1mm is standaard om "ghost" inputs veroorzaakt door veertrillingen aan het einde van de beweging te voorkomen.
Volgens de NVIDIA Reflex Analyzer Setup Guide is systeemlatentie een keten. Terwijl veerwisselingen de fysieke input optimaliseren, zorgt het ervoor dat je softwarekalibratie nauwkeurig is ervoor dat de hardware effectief communiceert met het besturingssysteem en de game-engine.
Scenario Modellering: Competitieve Passendheid en Prestaties
Om een praktisch beslissingskader te bieden, hebben we twee verschillende gebruikersscenario's gemodelleerd op basis van het Global Gaming Peripherals Industry Whitepaper (2026).
Scenario A: De Hoge Gevoeligheid FPS Competitor
- Doel: Maximale Rapid Trigger-reactiesnelheid.
- Aanbeveling: 35g progressieve veren met een activeringspunt van 0,1mm.
- Voordeel: De lichte veer zorgt voor bijna onmiddellijke reset.
- Risico: Hoog risico op onbedoelde inputs als de gebruiker een "zware" rusthandstijl heeft.
Scenario B: De Hybride Gebruiker (Werk en Spel)
- Doel: Comfort tijdens lange typsessies met af en toe gamen.
- Aanbeveling: 45g lineaire veren met een activeringspunt van 1,5mm voor typen en een profielgewisselde 0,5mm voor gamen.
- Voordeel: Vermindert typefouten terwijl het nog steeds de voordelen van HE-technologie biedt.
- Risico: Iets tragere terugkeersnelheid vergeleken met de 35g optie, hoewel verwaarloosbaar voor niet-professioneel gebruik.
Appendix: Modellering Transparantie en Methodologie
De kwantitatieve gegevens in deze gids zijn afgeleid van deterministische scenario-modellering en gevestigde biomechanische heuristieken. Ze zijn bedoeld voor informatieve doeleinden en vertegenwoordigen geen gecontroleerde laboratoriumstudie.
Modelleringsnotitie (Reproduceerbare Parameters)
| Parameter | Waarde / Bereik | Eenheid | Redenering / Bron |
|---|---|---|---|
| Vinger Hef Snelheid | 150 | mm/s | Geschat uit studies van hoge-snelheid gaming bewegingen |
| HE Reset Afstand | 0.1 | mm | Typische limiet voor Rapid Trigger implementatie |
| Mech Reset Afstand | 0.5 | mm | Standaard Cherry MX-stijl hystherese |
| Intensiteitsvermenigvuldiger | 1.5 | - | Hoge intensiteit voor 35g veren (Moore-Garg SI) |
| Snelheidsvermenigvuldiger | 2.0 | - | Hoge snelheid vingerbewegingen in FPS |
Randvoorwaarden:
- Latentie Model: Gaat uit van constante hef-snelheid en verwaarloosbare MCU-verwerkingstijd. Reële jitter kan variëren met +/- 1ms.
- Spanning Index: Dit is een screeningsinstrument voor risicobeoordeling, geen medische diagnose. Individuele gevoeligheid voor letsel varieert aanzienlijk.
- Akoestiek: Geluidsprofiel (Thock vs. Clack) is subjectief en wordt beïnvloed door het bureaubladoppervlak en de akoestiek van de ruimte.
Samenvatting van Technische Best Practices
Succesvol veerwisselen in Hall Effect switches vereist een andere denkwijze dan traditionele mechanische modificaties. Door prioriteit te geven aan niet-magnetisch gereedschap, gewichten te kiezen op basis van terugkeersnelheidseisen, en—het belangrijkste—een volledige software recalibratie uit te voeren, kunnen liefhebbers een prestatieniveau bereiken dat voorheen niet beschikbaar was op de randapparatuurmarkt.
