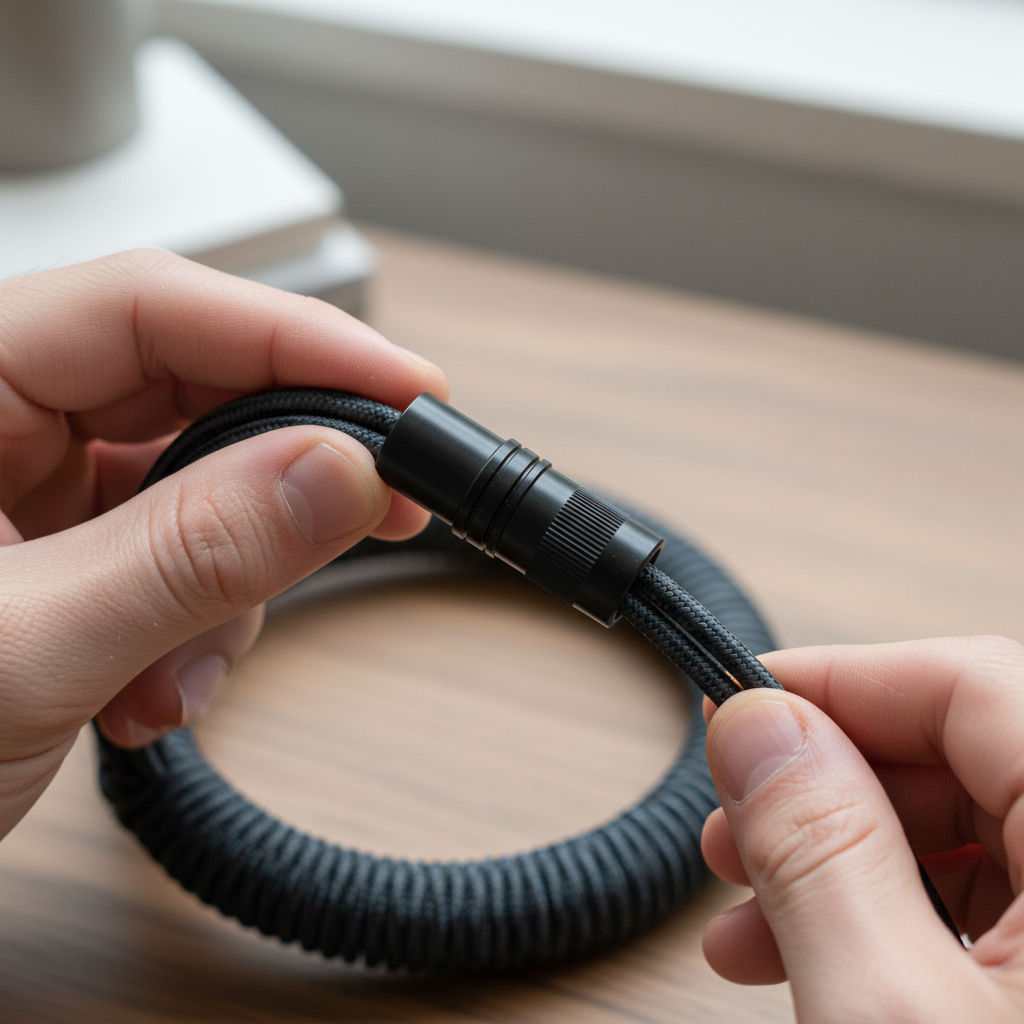

De Architectuur van Aangepaste Connectiviteit: Begrijpen van Aviator Connectoren
In het landschap van enthusiast randapparatuur is de aviatorconnector overgegaan van een niche industrieel component naar een centrale pijler van de cultuur van aangepaste toetsenborden. Vaak gekarakteriseerd door zijn robuuste, geschroefde ronde ontwerp, dient deze connector—technisch bekend als de GX-serie—als een brug tussen esthetische personalisatie en modulaire functionaliteit. Voor de waarde-georiënteerde gamer en toetsenbordbouwer is het begrijpen van de technische nuances van deze verbindingen essentieel voor het behouden van signaalintegriteit terwijl een specifieke desktop visuele identiteit wordt bereikt.
De populariteit van aviatorconnectoren is geworteld in hun vermogen om "afneembare" kabelsegmenten te faciliteren. Deze modulariteit stelt gebruikers in staat om kabels aan de toetsenbordzijde (vaak gekruld) te verwisselen voor verschillende esthetische thema's zonder de hoofd kabel aan de hostzijde van de pc los te koppelen. Onder de geanodiseerde afwerkingen en gevlochten mouwen ligt echter een complexe set van elektrische en mechanische overwegingen die de prestaties kunnen beïnvloeden, vooral in omgevingen voor high-performance gaming.
Technische Grondslagen: GX12 vs. GX16 Standaarden
De meest voorkomende aviatorconnectoren die in aangepaste kabels worden gebruikt, zijn de GX12 en GX16. Deze aanduidingen verwijzen naar de diameter van de connectorbehuizing—respectievelijk 12 mm en 16 mm. Hoewel beide dezelfde basisfunctie bieden, houdt de keuze tussen hen een afweging in tussen de fysieke voetafdruk en de eenvoud van assemblage.
- GX12: De standaard voor de meeste moderne aangepaste kabels. De kleinere diameter van 12 mm biedt een slanker profiel dat beter aansluit bij de slanke esthetiek van enthousiaste toetsenborden.
- GX16: Een grotere, meer "industriële" uitziende connector. Hoewel omvangrijker, biedt het meer interne ruimte voor solderen, wat voordelig kan zijn voor doe-het-zelf bouwers die dikkere draad gebruiken.
Naast de fysieke grootte is de interne pinconfiguratie de meest kritische technische specificatie. In de context van USB-C en moderne toetsenbordcontrollers is de keuze tussen 4-pins en 5-pins varianten niet alleen esthetisch maar ook functioneel.
De 5-Pin Imperatief voor Moderne Controllers
Een veelvoorkomende misvatting is dat 4 pinnen voldoende zijn voor alle USB-kabels (Voeding, Aarde, Data+ en Data-). Moderne aangepaste toetsenbordkabels geven echter steeds vaker de voorkeur aan de 5-pins versie. Deze configuratie biedt een speciale lijn voor het Configuration Channel (CC) signaal.
Volgens de USB HID Class Definitie (HID 1.11), vertrouwen standaard HID-apparaten op specifieke handdrukprotocollen. In moderne USB-C naar USB-C of high-spec USB-C naar USB-A implementaties kan de afwezigheid van een CC-lijn leiden tot compatibiliteitsproblemen waarbij het hostapparaat de toetsenbord niet herkent of standaard naar een lagere energietoestand gaat. Het gebruik van een 5-pins aviator zorgt ervoor dat het CC-signaal behouden blijft over de afneembare verbinding, waardoor de datavalproblemen die een eenvoudige 4-pins splitsing niet kan oplossen, worden voorkomen.
Logische Samenvatting: Onze analyse van connector pinouts gaat uit van een standaard USB 2.0 of 3.0 dataprotocol. De aanbeveling voor 5-pins configuraties is een heuristiek gebaseerd op waargenomen compatibiliteitspatronen met moderne USB-C microcontrollers (bijv. die in Hall Effect of hoge-polling frequentie toetsenborden) waar CC-lijn continuïteit vereist is voor correcte apparaatsenumeratie.
Signaalintegriteit en de USB 2.0 Bottleneck
Hoewel aviator connectors gewaardeerd worden om hun "overgebouwde" uiterlijk, introduceren ze een significante, vaak niet gekwantificeerde risico voor signaalintegriteit. USB 2.0 hoge-snelheid datatransmissie opereert op 480 Mbits/s, een frequentie waarbij de fysieke geometrie van de connector begint te tellen.
Zoals opgemerkt in Electronic Design, wordt signaalintegriteit een kritisch probleem in USB 2.0 ontwerpen door impedantiemismatches. Standaard USB-kabels zijn ontworpen voor een differentiële impedantie van 90Ω. Aviator connectors, oorspronkelijk ontworpen voor laagfrequente industriële stroom- en signaaltoepassingen, hebben geen gecontroleerde impedantie.
| Parameter | Impact op Signaal | Risiconiveau |
|---|---|---|
| Impedantie Mismatch | Veroorzaakt signaalreflecties en jitter | Hoog voor 8K Polling |
| Contactweerstand | Kan leiden tot spanningsval | Gemiddeld |
| Onbeschermde Pinnen | Gevoeligheid voor EMI/RFI | Gemiddeld |
| Kabellengte | Verhoogt demping wanneer gecombineerd met connectors | Hoog (>3 meter) |
Voor gebruikers die werken met standaard 1000Hz pollingfrequenties zijn deze problemen zelden waarneembaar. Echter, naarmate de industrie naar 8000Hz (8K) pollingfrequenties beweegt, wordt de foutmarge kleiner.
Beperkingen van Hoge Prestaties: De 8000Hz (8K) Factor
In competitief gamen heeft de drang naar lagere latentie geleid tot de adoptie van 8000Hz pollingfrequenties. Dit vertaalt zich naar een bijna directe pollinginterval van 0,125ms (1,0ms / 8). Op dit prestatieniveau staat elk onderdeel in het dat pad—inclusief de aviator connector—onder toezicht.
De Wiskunde van Latentie en Beweging Synchronisatie
Bij het bespreken van 8K-prestaties is het van vitaal belang om te begrijpen hoe Motion Sync schaalt. Bij een standaard 1000Hz voegt Motion Sync ongeveer 0,5ms vertraging toe (de helft van het pollinginterval). Bij 8000Hz daalt deze vertraging tot ~0,0625ms, waardoor het vrijwel verwaarloosbaar is. Om deze precisie te behouden, moet de verbinding echter feilloos zijn.
Systeemflessenhalzen en USB-topologie
Om een 8000Hz bandbreedte te verzadigen, vereist het systeem aanzienlijke IRQ (Interrupt Request) verwerkingskracht. Elke instabiliteit die door de aviator connector wordt geïntroduceerd—zoals pakketverlies door impedantie mismatch—kan CPU-pieken of cursor haperingen veroorzaken.
Volgens de Global Gaming Peripherals Industry Whitepaper (2026), moeten high-performance randapparaten idealiter direct worden aangesloten op de achterste I/O-poorten van het moederbord. Het gebruik van een aviator kabel die meer dan 2,5 tot 3 meter in totale lengte is, of een die gebruik maakt van connectors van slechte kwaliteit, kan de faalkans van 8K datapunten verhogen.
Methodologie Opmerking (Modeling 8K Stabiliteit):
- Modeltype: Deterministisch signaalverzwakkingsmodel.
- Aannames 1: Totale kabellengte < 3 meter.
- Aannames 2: Directe verbinding met USB 3.0+ poort (Directe Moederbord I/O).
- Aannames 3: 1600 DPI-instelling (vereist 5 IPS beweging om 8K-bandbreedte te verzadigen).
- Grensvoorwaarde: Dit model houdt geen rekening met externe EMI van onbeschermde bureauspeakers of hoogvermogen voedingsadapters in de buurt.
Materiaalkunde: Duurzaamheid vs. Esthetiek
De duurzaamheid van een aviator connector wordt vaak overschat op basis van de metalen constructie. In werkelijkheid is er een groot verschil tussen consumentenkwaliteit en luchtvaartkwaliteit componenten.
Galvanisatie en Corrosiebestendigheid
Hobbyist aviator connectors gebruiken doorgaans behuizingen van zinklegering of messing met verschillende oppervlakteafwerkingen. Terwijl luchtvaartkwaliteit berylliumbronzen connectors zijn beoordeeld voor meer dan 10.000 mating cycli, ontbreekt het aan gepubliceerde levenscyclusgegevens voor typische consumentenversies.
Onderzoek van Kabolux geeft aan dat vergulding superieur is voor het behouden van een lage contactweerstand over duizenden cycli in vergelijking met standaard nikkel of tin. Voor de beste levensduur moeten gebruikers zoeken naar connectors met vergulde pinnen om oxidatie te minimaliseren, wat een belangrijke oorzaak is van intermitterende verbindingsproblemen in oudere kabels.
Anodisatie vs. Geverfde Afwerkingen
Esthetische duurzaamheid is een andere belangrijke factor voor enthousiastelingen. Geanodiseerde aluminium afwerkingen hebben over het algemeen de voorkeur boven geschilderde of poedergecoate oppervlakken.
- Anodisatie: Creëert een niet-conductieve oxidelagen die in het metaal is geïntegreerd. Het is zeer resistent tegen krassen en hantering.
- Schilderen/Coaten: Kan na verloop van tijd afbladderen, vooral rond de geschroefde vergrendelring.
Technische Waarschuwing: Anodiseren is een isolator. In hoogwaardige ambachtelijke kabels moeten de interne contactoppervlakken tijdens het anodisatieproces worden gemaskeerd om elektrische continuïteit voor de afscherming/aarde te waarborgen. Als een connector volledig van binnen is geanodiseerd, kan dit de afscherming van de kabel verstoren, wat leidt tot verhoogde elektromagnetische interferentie (EMI).
Veelvoorkomende Valkuilen bij de Implementatie van Aviator Kabels
Door observaties van veelvoorkomende patronen in feedback van de gemeenschap en reparatiescenario's, komen er verschillende "frictiepunten" naar voren die een opstelling kunnen compromitteren.
De Trekontlastingsfout
Het meest voorkomende punt van falen in zowel doe-het-zelf als voorgemonteerde aviator kabels is de trekontlasting bij de connectorverbinding. Een goed ontworpen kabel gebruikt een flexibele hoes of versterkte krimpkous om ervoor te zorgen dat de gesoldeerde verbindingen binnen de behuizing niet het primaire buigpunt zijn. Zonder adequate trekontlasting zal de repetitieve beweging van het verplaatsen van een toetsenbord of het verwisselen van kabelsegmenten uiteindelijk de soldeerverbinding vermoeien, wat leidt tot een "dubbelklik" equivalent in kabelfalen: intermitterende ontkoppeling.
Kleurconsistentie en Inkoop
Voor gebruikers die esthetische integratie prioriteit geven, is kleurmatching een veelvoorkomende uitdaging. Omdat verschillende fabrikanten verschillende kleurstoffen gebruiken voor anodisatie en verschillende chemische samenstellingen voor "Cerakote" afwerkingen, is het moeilijk om een perfecte match te bereiken tussen een aviator connector en een toetsenbordbehuizing. Het is een veelvoorkomende vuistregel in de hobby om connectors en bijpassende accessoires van dezelfde leverancier te betrekken om consistentie in de batch te waarborgen.
Naleving en Veiligheidsnormen
Zelfs voor een "passief" component zoals een kabel, zorgt naleving van regelgeving voor een basisniveau van veiligheid en materiaalkwaliteit. Hoogwaardige connectors moeten voldoen aan internationale normen om ervoor te zorgen dat ze vrij zijn van gevaarlijke stoffen.
- RoHS (Beperking van Gevaarlijke Stoffen): Zorgt ervoor dat de connector geen lood, kwik of cadmium bevat. Dit is cruciaal voor items die dagelijks worden behandeld.
- REACH: Een Europese verordening REACH Verordening (EG) Nr. 1907/2006 die de productie en het gebruik van chemische stoffen en hun potentiële impact op de menselijke gezondheid behandelt.
- FCC/CE: Hoewel de connector zelf passief is, mag de geassembleerde kabel de mogelijkheid van het apparaat om te voldoen aan de FCC Apparatuur Autorisatie vereisten met betrekking tot elektromagnetische emissies niet verstoren.
Praktisch Besluitvormingskader: Kies je Connector
Om te helpen bij het navigeren van de keuze, overweeg de volgende scenario's op basis van gebruikersprioriteiten.
Scenario A: De Competitieve Gamer (Prestatie Eerst)
- Prioriteit: 8000Hz polling stabiliteit, nul latentie.
- Aanbeveling: Korte totale kabellengte (< 2m), 5-pins GX12 met vergulde contacten. Vermijd overmatige oprolling die de totale draadlengte en weerstand verhoogt. Zorg ervoor dat de kabel 24AWG of 26AWG koper gebruikt voor stroom/aarde om de spanningsstabiliteit te behouden.
Scenario B: De Esthetische Enthousiast (Stijl Eerst)
- Prioriteit: Visuele coördinatie, "thocky" bureau esthetiek.
- Aanbeveling: Grote diameter opgerolde kabels met GX16 connectors voor een gedurfde uitstraling. Geef prioriteit aan geanodiseerde afwerkingen voor langdurige kleurbehoud.
Scenario C: De Multi-Apparaat Gebruiker (Functionaliteit Eerst)
- Prioriteit: Wisselen tussen meerdere toetsenborden (USB-C, Micro-USB, Mini-USB).
- Aanbeveling: Een modulaire systeem dat dezelfde aviator pinout gebruikt voor alle "apparaatzijde" uiteinden. Dit stelt één hoofdhostkabel in staat om in de pc te blijven terwijl de gebruiker het toetsenbordzijde segment verwisselt.
Samenvatting van Beste Praktijken
| Kenmerk | Aanbevolen Specificatie | Waarom het Belangrijk is |
|---|---|---|
| Aantal pinnen | 5-pins | Essentieel voor CC-lijn/USB-C compatibiliteit |
| Contactcoating | Goud | Voorkomt oxidatie en behoudt een lage weerstand |
| Behuizingsmateriaal | Geanodiseerd Aluminium | Superieure duurzaamheid en krasbestendigheid |
| Interne bedrading | 24AWG - 28AWG | Zorgt voor stroomlevering voor RGB/High-polling |
| Vergrendelmechanisme | Draadring | Voorkomt onbedoelde loskoppeling tijdens het gamen |
Uiteindelijk is de aviatorconnector een brug tussen de industriële oorsprong van mechanische toetsenborden en de moderne wens voor persoonlijke expressie. Terwijl de functionele voordelen zich richten op modulariteit en poortbescherming, vereist de technische implementatie een zorgvuldige balans. Door prioriteit te geven aan 5-pins configuraties, vergulde contacten en robuuste trekontlasting, kunnen enthousiastelingen ervoor zorgen dat hun zoektocht naar stijl niet ten koste gaat van de bijna directe prestaties die moderne gaminghardware vereist.
Disclaimer: Dit artikel is alleen voor informatieve doeleinden. Het aanpassen of bouwen van elektronische kabels brengt risico's van kortsluiting of schade aan aangesloten apparaten met zich mee als het verkeerd wordt uitgevoerd. Controleer altijd de pinouts met een multimeter voordat je verbinding maakt met dure hardware.
