De fysica van precisie: het optimaliseren van het zwaartepunt door interne aanpassing
In competitief gamen richt de zoektocht naar de "perfecte" muis zich vaak op het verminderen van het ruwe gewicht. Ervaren gebruikers weten echter dat gewicht slechts de helft van het verhaal is. De belangrijkere factor voor tracking met hoge snelheid en flick-shot nauwkeurigheid is de verdeling van dat gewicht—het zwaartepunt (CoG). Een muis kan 50 gram wegen, maar als hij "staartzwaar" is, voelt hij traag aan bij snelle verticale correcties en kan de voorste sensor lichtjes optillen tijdens intense veegbewegingen.
Aangepaste interne beugels, vervaardigd via 3D-printen, vertegenwoordigen een geavanceerde hardwaremodificatie die is ontworpen om een modulaire oplossing te bieden voor dit balansprobleem. Door statische interne structuren te vervangen door verstelbare frames, kunnen gebruikers de batterij—meestal het dichtste onderdeel in een draadloze periferie—verplaatsen om het draaipunt van de muis af te stemmen op hun specifieke greepstijl. Deze technische gids onderzoekt de mechanismen van gewichtsverdeling, de CAD-beperkingen van interne modificaties en de prestatie-implicaties voor high-spec sensoren.
Biomechanische impact van gewichtsverdeling
De menselijke hand functioneert als een complex systeem van hefbomen. Bij een vingertopgreep bevindt het draaipunt zich bij de proximale gewrichten van de vingers, waardoor de gebruiker zeer gevoelig is voor de rotatie-inertie van de muis. Als het zwaartepunt te ver achter de sensor ligt, moet de gebruiker meer kracht uitoefenen om een "flick" te starten, wat leidt tot overshoot of verhoogde spiervermoeidheid.
Scenario Modellering: De gebruiker met grote handen en vingertopgreep
Om het risico van een verkeerde balans te kwantificeren, hebben we een scenario gemodelleerd met een competitieve gamer met grote handen (ongeveer 20,5 cm lang), wat overeenkomt met het 95e percentiel van mannelijke handmetingen volgens de ANSUR II Anthropometric Database.
Met behulp van de Moore-Garg Strain Index (SI)—een gevalideerd instrument voor het beoordelen van het risico op aandoeningen van de distale bovenste extremiteiten—hebben we de werklast van micro-aanpassingen met hoge intensiteit geanalyseerd.
| Parameter | Waarde/Bereik | Eenheid | Reden/Bron |
|---|---|---|---|
| Intensiteit van inspanning | 2 (Aanhoudende precisie) | Vermenigvuldiger | Lage kracht maar hoge precisie richten |
| Inspanningen per minuut | 6 (Micro-aanpassingen) | Vermenigvuldiger | Gemiddelde frequentie in FPS-scenario's |
| Houdingsvermenigvuldiger | 2 (Polsafwijking) | Vermenigvuldiger | Mismatch tussen handgrootte en behuizing |
| Bewegingssnelheid | 2 (Snelle bewegingen) | Vermenigvuldiger | Bewegingen met hoge snelheid in competitie |
| Berekende SI-score | 36 | Score | Gevaarlijke drempel (>5) |
Modelaantekening: Dit is een deterministisch scenario model dat wordt gebruikt om ergonomische risicofactoren te identificeren, geen gecontroleerd laboratoriumonderzoek of medische diagnose. De hoge SI-score (36) geeft aan dat gebruikers met grote handen die standaardmaten muizen gebruiken een verhoogd risico lopen op door spanning veroorzaakte vermoeidheid. Dit risico wordt voornamelijk veroorzaakt door de "houding" en "intensiteit" vermenigvuldigers, die kunnen worden verminderd door het zwaartepunt van de muis naar voren te verplaatsen om de traagheidsbelasting op de vingers te verminderen.
Door een 3D-geprinte beugel te gebruiken die de batterij ongeveer 5–10 mm naar voren laat schuiven, verplaatst de gebruiker het zwaartepunt dichter naar het natuurlijke draaipunt van de vingers. In de praktijk vermindert dit de kracht die nodig is voor microcorrecties, wat mogelijk de intensiteitsfactor in het spanningsmodel verlaagt.

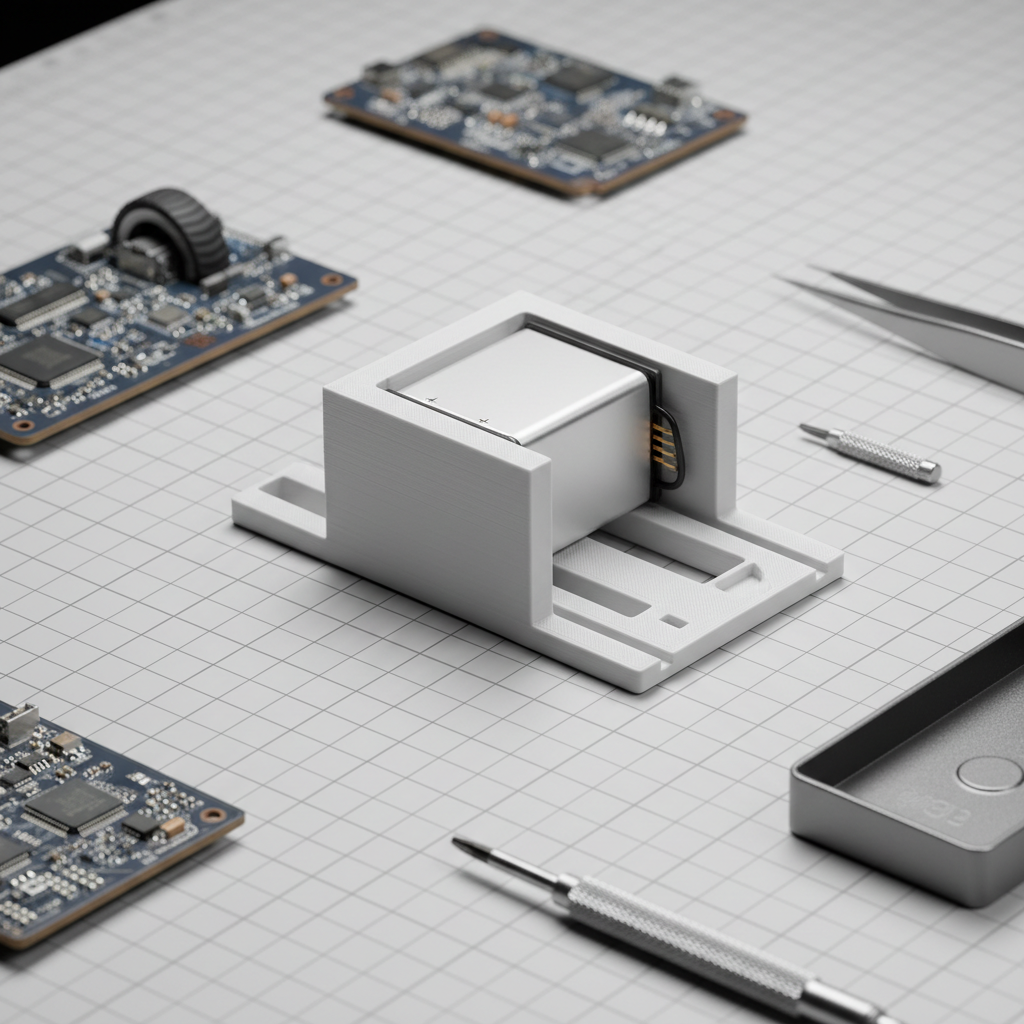

Ontwerpen van modulaire interne beugels
Het primaire doel van een "BalanceBase"-mod is het creëren van een intern skelet dat de PCB en batterij ondersteunt en tegelijkertijd longitudinale aanpassing mogelijk maakt. Dit vereist een diepgaand begrip van de interne ruimtelijke beperkingen van de periferie.
1. Materiaalkeuze: PLA vs. PETG vs. geavanceerde polymeren
Voor de meeste doe-het-zelf modders is de keuze van filament een afweging tussen stijfheid en gewicht.
- PLA (Polymelkzuur): Biedt de hoogste stijfheid, wat essentieel is om een consistente afstand tussen sensor en pad te behouden. Het kan echter bros zijn.
- PETG (Polyethyleentereftalaatglycol): Biedt betere slagvastheid en breekt minder snel tijdens montage, hoewel het iets flexibeler is dan PLA.
- Geavanceerde materialen: Hoewel industriële materialen zoals PEEK of DMLS-aluminium superieure sterkte-gewichtsverhoudingen bieden, zijn ze vaak te duur voor individuele mods, waarbij DMLS-onderdelen vaak meer dan $100 per stuk kosten. Volgens het Global Gaming Peripherals Industry Whitepaper (2026) neigt de industrie naar hoogpresterende glasvezelversterkte polymeren om vergelijkbare stijfheid te bereiken bij een lager gewicht.
2. Structurele integriteit en ribben
Om het gewicht te minimaliseren zonder het "klikgevoel" van de hoofdkoppen te verliezen, moet de beugel structurele ribben bevatten. Dit houdt in dat vast materiaal wordt verwijderd en vervangen door een rooster- of T-balkstructuur. Deze techniek, vaak "topologische optimalisatie" genoemd, zorgt ervoor dat het frame niet buigt wanneer de gebruiker tijdens intensief gamen neerwaartse druk uitoefent.
De werkwijze van de beoefenaar: de Vingerbalanstest
Het bereiken van een neutrale balans is een proces van vallen en opstaan. Ervaren modders gebruiken vaak de "Vingerbalanstest" om het zwaartepunt te controleren vóór de definitieve montage.
- Voorbereiding: Monteer de interne componenten (PCB, 3D-geprinte beugel, batterij) maar laat de bovenkant van de behuizing eraf.
- Het draaipunt: Plaats twee potloden of dunne houten staven op een vlakke ondergrond, ongeveer 40 mm uit elkaar.
- Positionering: Plaats het muisbord op de potloden zodat één potlood direct onder de sensor ligt en het andere dicht bij de voorrand van de PCB.
- Aanpassing: Schuif de batterij langs de aangepaste beugel totdat de printplaat perfect horizontaal blijft zonder naar voren of achteren te kantelen.
- Tijdelijke bevestiging: Gebruik een kleine hoeveelheid posterklei of dubbelzijdig plakband om de batterij in deze "neutrale" positie te houden voor playtesting.
Professioneel inzicht: We zien vaak dat het te ver naar voren plaatsen van de batterij de muis "neuszwaar" maakt, wat de tracking stabiliseert maar verticale flicks moeilijker maakt. Een neutrale balans is meestal het meest veelzijdige startpunt voor de meeste competitieve titels.
Elektrische en signaalbeperkingen
Het aanpassen van de interne lay-out van een draadloze muis brengt risico's met zich mee met betrekking tot radiofrequentie (RF) interferentie.
Het Faraday-kooi effect
Lithium-ion batterijen zijn omhuld met metalen folies die 2,4 GHz signalen kunnen blokkeren of reflecteren. Als een aangepaste beugel de batterij te dicht bij de antennespoor op de PCB plaatst, kan dit een "dode zone" in het signaal creëren, wat leidt tot pakketverlies of verhoogde latentie.
- Aanbeveling: Zorg voor een minimale afstand van 3–5 mm tussen de batterijbehuizing en het antennegebied.
- Verificatie: Gebruik tools zoals de NVIDIA Reflex Analyzer om de systeemlatentie na de mod te monitoren. Een plotselinge toename in "Muislatentie" of "Systeemlatentie" duidt vaak op signaaldegradatie in plaats van een sensorprobleem.
Overwegingen bij 8000Hz (8K) polling
Voor gebruikers die de bijna directe 0,125 ms reactietijd van 8000Hz polling willen, is interne stabiliteit cruciaal. Hoge polling rates verhogen de IRQ (Interrupt Request) belasting van de CPU. Elke fysieke instabiliteit in de batterij of PCB kan leiden tot microtrillingen die de hoogresolutie sensor (bijv. PixArt PAW3395) kan interpreteren als ongewenste beweging.
Om de 8000Hz bandbreedte te verzadigen, moet een gebruiker de muis minstens 10 IPS (Inches Per Second) bewegen bij 800 DPI. Bij hogere instellingen, zoals 1600 DPI, is slechts 5 IPS nodig om een consistente 8K datastroom te behouden. Een goed uitgebalanceerde muis maakt soepelere microbewegingen mogelijk bij deze hoge snelheden, waardoor het systeem schone data ontvangt zonder de "jitter" die gepaard gaat met een onevenwichtig chassis.
Veiligheid en naleving van regelgeving
Bij het hanteren van interne componenten, met name lithium-ion batterijen, is het naleven van veiligheidsnormen ononderhandelbaar.
- Integriteit van de batterij: Zorg ervoor dat de batterij niet is doorboord of samengedrukt tijdens de mod. Batterijen moeten idealiter voldoen aan de UN 38.3 normen voor transportveiligheid en IEC 62368-1 voor elektronische veiligheid.
- RF-conformiteit: Wijzigingen aan de interne structuur kunnen technisch de RF-eigenschappen van het apparaat veranderen. Hoewel doe-het-zelf mods gebruikelijk zijn, moeten professionele entiteiten ervoor zorgen dat apparaten binnen de FCC Deel 15 limieten voor intentionele stralers blijven om interferentie met andere draadloze apparatuur te voorkomen.
- Materiaalveiligheid: Gebruik filamenten die voldoen aan RoHS (Beperking van Gevaarlijke Stoffen) om te garanderen dat de mod geen verboden chemicaliën in de gamingomgeving introduceert.
Prestatieoptimalisatie voor omgevingen met hoge verversingssnelheid
Het visuele voordeel van een perfect uitgebalanceerde muis is het duidelijkst op monitoren met een hoge verversingssnelheid (240Hz of 360Hz+). Hoewel de "1/10-regel" (die een 10:1 verhouding tussen polling en verversing suggereert) een veelvoorkomende mythe in de community is, is de werkelijke relatie er een van perceptuele soepelheid. Een hoge pollingrate vermindert de "micro-stottering" van het cursorpad, maar vereist een fysiek uitgebalanceerd chassis om de gebruiker in staat te stellen de stabiele, snelle bewegingen uit te voeren die deze monitoren kunnen weergeven.
Technische checklist voor balansmodificatie
- Gewichtdoel: Streef naar een totale massa-reductie van 5–10% terwijl de structurele stijfheid behouden blijft.
- Draaiingspunt: Lijn het zwaartepunt uit binnen ±2mm van het optische centrum van de sensor.
- Connectiviteit: Gebruik directe USB-poorten op het moederbord (achter I/O) om IRQ-conflicten te vermijden die vaak voorkomen bij frontpaneelheaders of niet-gevoede hubs.
- Firmware: Verifieer de mod altijd met de Officiële Driver om te zorgen dat de sensor en MCU correct rapporteren na de hardwarewijziging.
Conclusie
3D-printen van aangepaste interne beugels is meer dan een tactiek om gewicht te verminderen; het is een precisietechnische benadering van gaming-ergonomie. Door de interne massa te verplaatsen om te passen bij specifieke handmaten en gripstijlen, kunnen modders de biomechanische belasting die gepaard gaat met competitief spelen aanzienlijk verminderen en tegelijkertijd het potentieel van high-performance sensoren maximaliseren. Hoewel het proces technische nauwkeurigheid vereist—vooral met betrekking tot RF-interferentie en structurele stijfheid—biedt de resulterende "perfecte" balans een meetbaar voordeel in consistentie en comfort.
YMYL Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden. Het aanpassen van elektronische apparaten brengt risico's met zich mee, waaronder het gevaar voor elektrische schokken, brand en het vervallen van garanties. Ga altijd uiterst voorzichtig om met lithium-ion batterijen. Als u twijfelt over uw technische vaardigheden, raadpleeg dan een professional.
