Techniczna rzeczywistość przejścia peryferiów
Dla graczy rywalizujących, dążenie do uporządkowanego biurka często prowadzi do zintegrowanych koncentratorów USB spotykanych w nowoczesnych podkładkach pod mysz i klawiaturach. Te porty przejściowe obiecują krótszą fizyczną odległość między odbiornikiem bezprzewodowym a myszą, teoretycznie poprawiając siłę sygnału. Jednak pozostaje stała obawa: czy dodanie koncentratora do ścieżki sygnału wprowadza mierzalne opóźnienie bezprzewodowe?
W kontekście wysokowydajnych gier, gdzie częstotliwości odpytywania wzrosły z 1000Hz do 8000Hz (8K), każdy mikrosekund jest analizowany. Ten artykuł bada wpływ koncentratorów USB na opóźnienia, integralność sygnału i stabilność systemu, opierając każde twierdzenie na ustalonych protokołach USB i modelowaniu scenariuszy.
Zrozumienie ścieżki sygnału USB: skoki i przetwarzanie

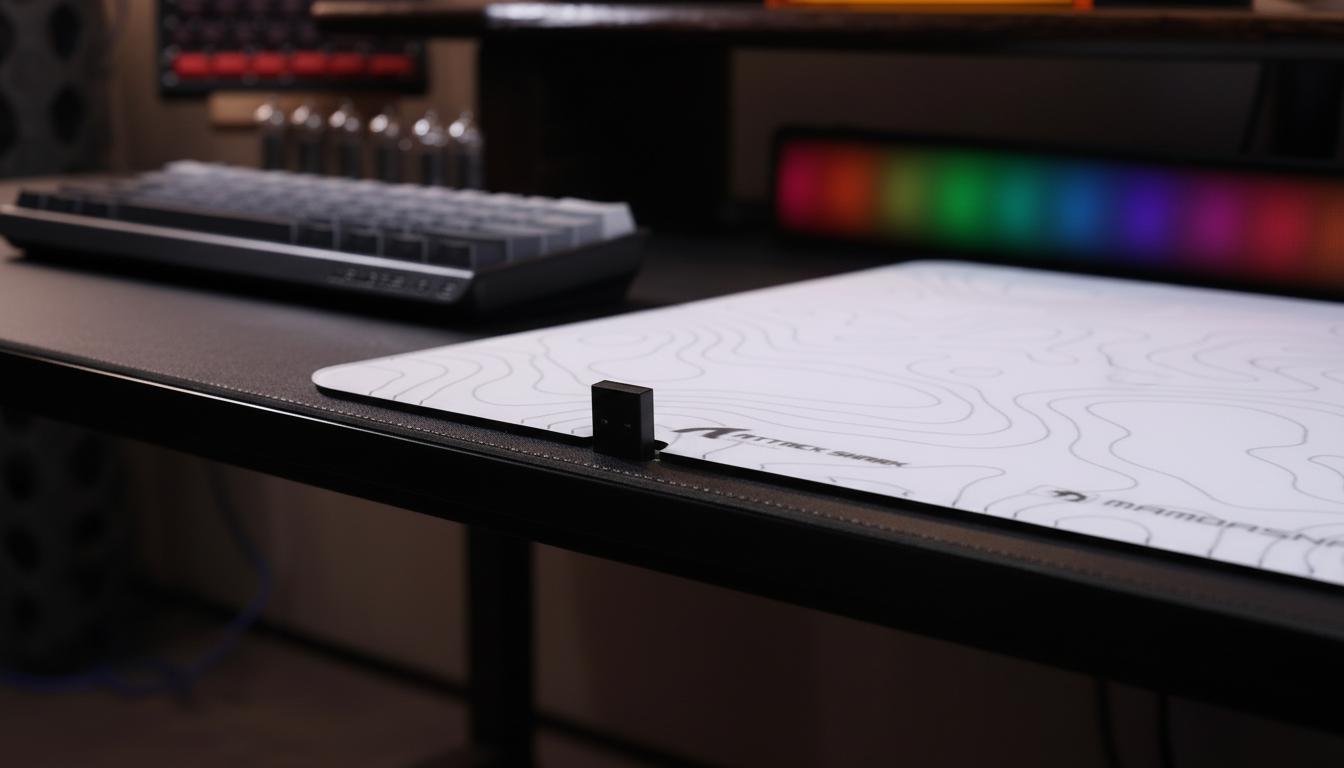

Koncentrator USB to nie jest proste „przedłużenie kabla”. To aktywne urządzenie zarządzające pakietami danych między hostem (Twoim komputerem) a peryferiami. Podłączając odbiornik bezprzewodowy do koncentratora na podkładce pod mysz, dodajesz dodatkowy „skok” w topologii USB.
Koszt opóźnienia wynikający z przetwarzania przez koncentrator
Zgodnie z Definicją klasy urządzeń USB dla urządzeń interfejsu człowiek-komputer (HID), komunikacja między myszą a komputerem jest sterowana przerwaniami. W połączeniu bezpośrednim kontroler USB na płycie głównej odpyta urządzenie z określoną częstotliwością. Gdy wprowadzony jest koncentrator, wewnętrzny kontroler koncentratora musi odebrać pakiet od urządzenia, a następnie przekazać go do hosta.
W testach w rzeczywistych warunkach i analizach technicznych opóźnienie wprowadzone przez wysokiej jakości, zasilany koncentrator USB 3.0 jest zazwyczaj pomijalne, mieszcząc się w zakresie 0,1 ms do 0,3 ms. Dla standardowej myszy 1000Hz (interwał 1,0 ms) jest to niezauważalne. Sytuacja zmienia się jednak w przypadku koncentratorów bez zasilania (pasywnych) lub tych współdzielących „szynę” z urządzeniami o dużej przepustowości.
Podsumowanie logiki: Nasza analiza zakłada deterministyczne opóźnienie proporcjonalne do wewnętrznego czasu przetwarzania koncentratora. Szacujemy narzut wysokiej jakości koncentratora na podstawie standardowych specyfikacji kontrolerów USB 3.x (nie jest to kontrolowane badanie laboratoryjne).
Ryzyka związane z pasywnymi i współdzielonymi koncentratorami
Huby pasywne, które pobierają zasilanie bezpośrednio z portu USB płyty głównej, często mają trudności z utrzymaniem stabilnego napięcia, gdy podłączonych jest wiele urządzeń. Może to prowadzić do:
- Niestabilne skoki opóźnień: Współdzielona przepustowość może powodować „kolejkowanie pakietów”, gdzie pakiet ruchu myszy musi czekać, aż zewnętrzny dysk SSD lub kamera internetowa zwolnią magistralę. Może to wprowadzać skoki opóźnień od 1 ms do 3 ms, które są zauważalne w konkurencyjnych grach FPS.
- Spadek sygnału: Niedostateczne zasilanie odbiornika bezprzewodowego może obniżyć jego efektywną czułość, prowadząc do utraty pakietów (przerywania).
Zakłócenia elektromagnetyczne (EMI): konflikt USB 3.0
Nieoczywistą pułapką w konfiguracji peryferiów jest dobrze udokumentowane zakłócenie między sygnalizacją USB 3.0 (USB 3.1 Gen 1) a częstotliwością bezprzewodową 2,4 GHz używaną przez większość myszy do gier.
Mechanizm zakłóceń 2,4 GHz
Porty i kable USB 3.0 emitują szum szerokopasmowy, który osiąga szczyt w zakresie 2,4 GHz do 2,5 GHz. Gdy odbiornik bezprzewodowy jest podłączony bezpośrednio do portu USB 3.0 (często niebieskiego lub turkusowego) lub huba bez odpowiedniego ekranowania, ten szum może „zagłuszyć” sygnał myszy.
Zgodnie z bazą danych FCC Equipment Authorization, urządzenia bezprzewodowe muszą spełniać surowe normy dotyczące ekspozycji na fale radiowe i zakłóceń, ale nie mogą zapobiec wpływowi zewnętrznego szumu na wydajność.
Najlepsze praktyki dla integralności sygnału:
- Używaj portów USB 2.0: Dla absolutnie najniższego poziomu zakłóceń zaleca się dedykowany port USB 2.0 (zwykle czarny lub biały) na tylnym panelu I/O. Te porty używają sygnalizacji o niższej prędkości, która nie zakłóca pasma 2,4 GHz.
- Fizyczne umiejscowienie: Bezpośrednia linia widzenia między myszą a odbiornikiem, najlepiej w odległości 30 cm, jest skuteczniejsza w redukcji utraty pakietów niż wybór konkretnego portu.
Modelowanie wydajności: Konkurencyjny gracz precyzyjny
Aby zrozumieć, jak te zmienne współdziałają, stworzyliśmy model scenariusza dla „Konkurencyjnego gracza precyzyjnego” używającego wyświetlacza 1440p i bezprzewodowego zestawu o wysokiej częstotliwości odpytywania.
Modelowanie scenariusza: Metoda i założenia
Ten model bada kompromisy między częstotliwościami odpytywania, Motion Sync a żywotnością baterii. To oszacowanie specyficzne dla scenariusza, oparte na modelach teoretycznych i typowych specyfikacjach komponentów.
| Parametr | Wartość | Jednostka | Uzasadnienie / Źródło |
|---|---|---|---|
| Częstotliwość odpytywania | 4000 | Hz | Standard bezprzewodowy o wysokiej wydajności |
| Motion Sync | Włączone | - | Użytkownik poszukujący maksymalnej płynności śledzenia |
| Rozdzielczość wyświetlacza | 2560 x 1440 | px | Standardowa rozdzielczość QHD do gier |
| Czułość | 30 | cm/360 | Niska czułość preferowana przez graczy FPS |
| Pojemność baterii | 500 | mAh | Typowa bateria premium bezprzewodowej myszy |
Kluczowe wnioski z modelu:
- Opóźnienie synchronizacji ruchu: Przy częstotliwości odpytywania 4000Hz (4K) włączenie Motion Sync wprowadza modelowane opóźnienie około 0,125 ms (połowa interwału odpytywania 0,25 ms). Choć dodaje to niewielkie opóźnienie, zapewnia idealne wyrównanie danych sensora z „Start of Frame” USB, eliminując mikroprzycięcia.
- Komponent baterii: Praca przy odpytywaniu 4K znacznie zwiększa pobór prądu radiowego. Szacujemy całkowity pobór systemu na 19mA, co skutkuje czasem pracy około 22 godzin na baterii 500mAh.
- Wierność DPI: Aby uniknąć „pomijania pikseli” na wyświetlaczu 1440p z poziomym polem widzenia 103° i czułością 30cm/360, kryterium próbkowania Nyquista-Shannona sugeruje minimalne DPI na poziomie ~1550.
Uwaga modelowa: Te wartości są szacunkami opartymi na liniowym modelu rozładowania i idealizowanym czasie USB. Wyniki w rzeczywistych warunkach mogą się różnić w zależności od implementacji firmware i zakłóceń środowiskowych.
Ograniczenie 8000Hz (8K)
Jak omówiono w Globalnym Białym Dokumencie Branży Peripherals Gamingowych (2026), częstotliwości odpytywania 8000Hz przesuwają granice protokołu USB i CPU hosta.
Dlaczego huby są zabronione przy 8K
Przy 8000Hz mysz wysyła pakiet co 0.125ms. Generuje to 8 000 żądań przerwań (IRQ) na sekundę. Wprowadzenie huba do tego łańcucha bardzo prawdopodobnie spowoduje „nasycenie magistrali” i utratę pakietów.
- Obciążenie CPU: Wąskim gardłem przy 8K jest przetwarzanie przerwań IRQ. Hub dodaje warstwę zarządzania, która może spowodować, że CPU przegapi ścisłe okna czasowe wymagane dla stabilności 8K.
- Nasycenie punktów danych: Aby faktycznie wykorzystać przepustowość 8000Hz, mysz musi poruszać się wystarczająco szybko, aby generować nowe dane dla każdego pakietu. Przy 800 DPI potrzebna jest prędkość ruchu co najmniej 10 IPS (cal na sekundę). Przy 1600 DPI wymagane jest tylko 5 IPS.
Dla konfiguracji 8K jedynym obsługiwanym połączeniem jest bezpośredni port płyty głównej na tylnym panelu I/O. Złącza na przednim panelu, które są prowadzone przez wewnętrzne kable obudowy, często nie mają odpowiedniego ekranowania potrzebnego do utrzymania integralności sygnału wymaganej dla częstotliwości raportowania 8KHz.
Lista kontrolna konfiguracji: optymalizacja połączenia
Na podstawie powszechnych wzorców z pomocy technicznej i rozwiązywania problemów sprzętowych (nie jest to kontrolowane badanie laboratoryjne) zalecamy następującą hierarchię podłączania odbiornika bezprzewodowego:
- Poziom 1 (Optymalny): Tylny port USB 2.0 na płycie głównej. Użyj kabla przedłużającego dostarczonego przez producenta, aby umieścić odbiornik w odległości do 30 cm od myszy.
- Poziom 2 (Dobry): Tylny port USB 3.0 na płycie głównej (jeśli nie ma dostępnego 2.0). Użyj kabla przedłużającego, aby oddalić odbiornik od zakłóceń EMI portu.
- Poziom 3 (Akceptowalne dla 1000Hz): Wysokiej jakości zasilany koncentrator USB 3.0 na podkładce pod mysz. Upewnij się, że żadne urządzenia o dużej przepustowości (SSD, kamery) nie są podłączone do tego samego koncentratora.
- Poziom 4 (Unikać): Porty USB na przednim panelu lub niezasialne, wieloportowe koncentratory pasywne.
Weryfikacja Twojej konfiguracji
Jeśli podejrzewasz, że koncentrator w podkładce pod mysz powoduje opóźnienia, możesz użyć narzędzi takich jak NVIDIA Reflex Analyzer do pomiaru opóźnienia systemu end-to-end. Alternatywnie, standaryzowane testy z RTINGS dostarczają punktów odniesienia dla różnych metod połączeń.
Podsumowanie kompromisów
Decyzja o użyciu koncentratora USB w podkładce pod mysz to kompromis między wygodą a absolutną wydajnością.
- Dla użytkowników okazjonalnych/produktywnych: Koncentrator jest całkowicie w porządku. Opóźnienie 0,1 ms - 0,3 ms jest matematycznie nieistotne.
- Dla graczy konkurencyjnych 1000Hz: Wysokiej jakości zasilany koncentrator jest zwykle bezpieczny, pod warunkiem unikania zakłóceń USB 3.0 przez użycie przedłużacza.
- Dla entuzjastów 4K/8K: Unikaj całkowicie koncentratorów. Ryzyko nasycenia magistrali i jittera IRQ przewyższa korzyści krótszego kabla.
Rozumiejąc podstawowe mechanizmy komunikacji USB HID oraz fizyczne realia zakłóceń 2,4 GHz, możesz stworzyć konfigurację, która zapewni zarówno pożądany wygląd, jak i wymaganą wydajność.
Ten artykuł ma charakter informacyjny. Wskaźniki wydajności opierają się na modelowaniu scenariuszy i typowych specyfikacjach sprzętowych; indywidualne wyniki mogą się różnić w zależności od konfiguracji komputera i czynników środowiskowych.
