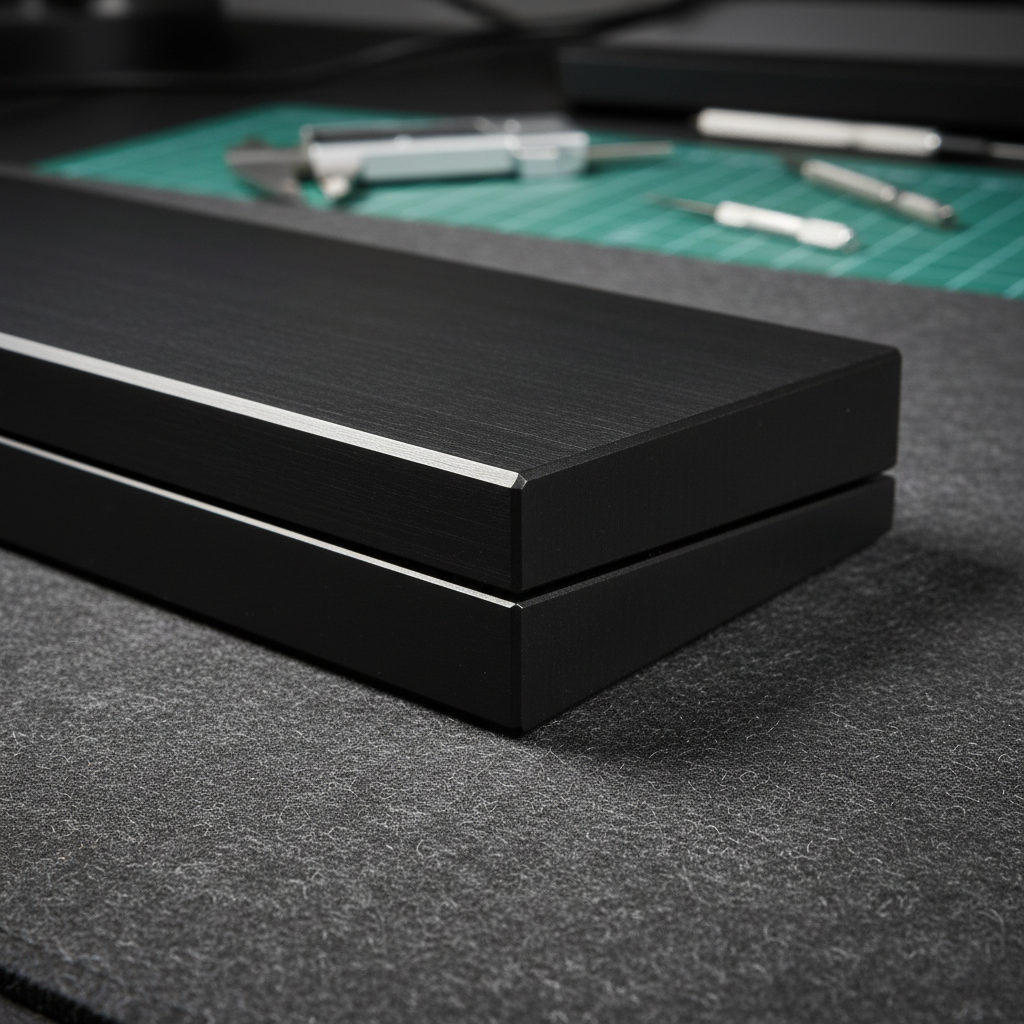

Spójność szwów: ocena dopasowania w dwuczęściowych metalowych obudowach
W świecie wysokiej klasy klawiatur mechanicznych „Luka wiarygodności specyfikacji” to miejsce, gdzie wielu entuzjastów doświadcza największej frustracji. Marka może deklarować „pełną konstrukcję z aluminium CNC”, ale rzeczywiste wykonanie — sposób, w jaki te dwie połówki obudowy się łączą — często opowiada inną historię.
Spójność szwów jest cichym wskaźnikiem dojrzałości produkcji. Kiedy mówimy o „step-off” lub przesuniętych szwach, nie chodzi tylko o defekt kosmetyczny. Patrzymy na efekt kalibracji CNC, precyzji mocowania i nauki o materiałach. Dla technicznie zorientowanego gracza przesunięta obudowa to czerwony sygnał, że wewnętrzna inżynieria może być równie zaniedbana jak zewnętrzne dopasowanie.
Inżynierska rzeczywistość tolerancji CNC

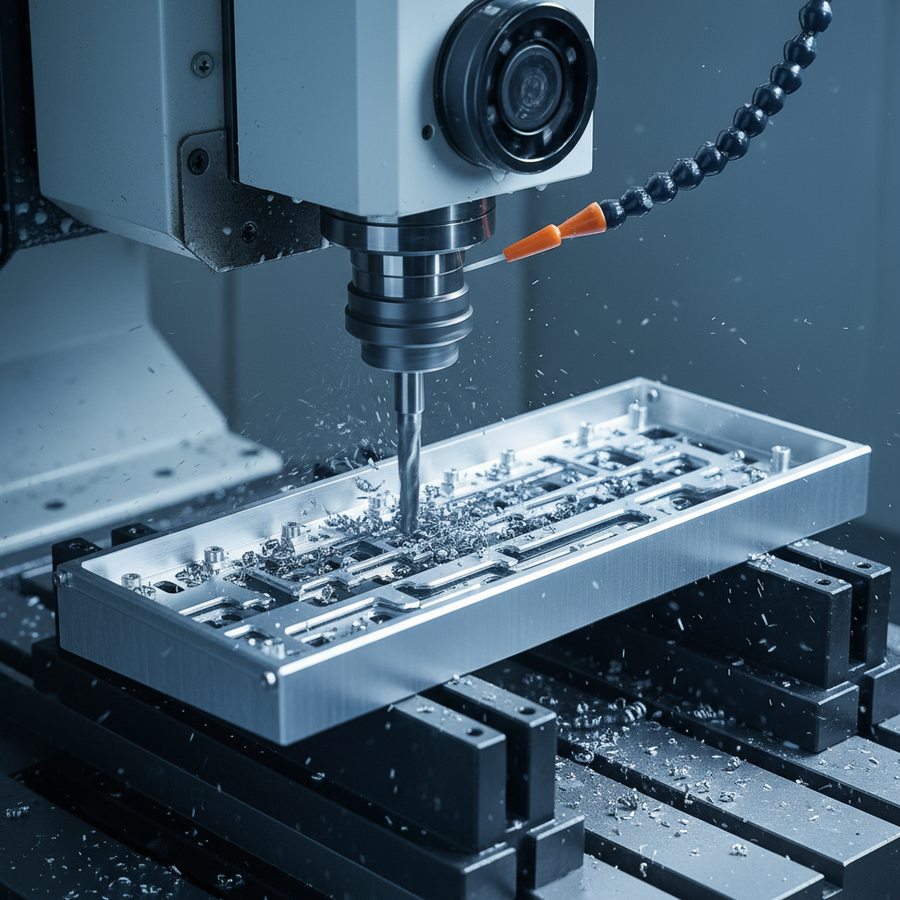

Aby zrozumieć, dlaczego szwy zawodzą, musimy najpierw ustalić, jak wygląda „dobry” szew z perspektywy obróbki. W naszych rozbiórkach i audytach jakości często stwierdzamy, że producenci polegają na ogólnych standardach, które nie do końca spełniają wymagania wysokiej klasy urządzenia dotykowego.
Zgodnie z międzynarodowymi normami, takimi jak ISO 2768, ogólne tolerancje dla wymiarów liniowych w klasie „średniej” dopuszczają odchyłki od ±0,2 mm do ±0,5 mm dla części powyżej 6 mm. Choć jest to akceptowalne dla maszyn przemysłowych, jest to zbyt luźne dla obudowy klawiatury, gdzie górna i dolna połowa muszą wyglądać jak jedna, spójna całość.
Podsumowanie logiki: Nasza ocena „precyzji” opiera się na różnicy między normami przemysłowymi (ISO 2768) a progiem wyczuwalności ludzkiej ręki. Chociaż odchyłka ±0,2 mm jest „w specyfikacji” dla wielu fabryk, jest ona wyczuwalna dla użytkownika.
W praktyce przesunięcie szwu — często nazywane „step-off” — większe niż 0,1 mm jest zazwyczaj zauważalne zarówno wizualnie pod światłem bocznym, jak i dotykowo paznokciem. Jeśli czujesz ostry krawędź tam, gdzie łączą się dwie połówki, producent prawdopodobnie nie uwzględnił skumulowanego błędu w procesie obróbki i wykończenia.
Wewnętrzne elementy pozycjonujące: poza słupkami śrubowymi
Częstą przyczyną złego dopasowania, którą widzimy na stanowisku naprawczym, nie jest tylko sama ścieżka CNC, ale sposób, w jaki części są ze sobą indeksowane. Wiele metalowych obudów z segmentu budżetowego i średniego polega wyłącznie na słupkach śrubowych do wyrównania.
To podstawowa wada konstrukcyjna. Słupki na śruby mają naturalny luz, aby umożliwić wkręcenie śruby. Jeśli nie ma obrobionych kołków pozycjonujących ani schodkowych krawędzi (powierzchni „męskiej-żeńskiej”), połówki obudowy mogą się przesunąć podczas montażu. Prowadzi to do klawiatury, która może wyglądać idealnie po lewej stronie, ale po prawej stronie pokazuje wyraźne przesunięcie.
Oceniamy wysokowydajną obudowę, zwracając uwagę na:
- Obrobione kołki pozycjonujące: Dedykowane słupki pasujące do precyzyjnie wywierconych otworów, które blokują połówki na miejscu przed dokręceniem pierwszej śruby.
- Schodkowe krawędzie: Obrzeże obwodowe, które zapobiega bocznemu przesuwaniu się górnej połowy względem dolnej.
- Spójność mocowania: Znaki narzędziowe idealnie wyrównane między wewnętrznymi powierzchniami obu połówek. Jeśli te znaki są przesunięte, oznacza to, że część została przesunięta lub mocowanie nie zostało skalibrowane między operacjami.
Pułapka anodowania: uwzględnianie grubości powłoki
Jednym z najczęstszych „nieoczywistych” błędów w produkcji klawiatur jest nieuwzględnienie warstw wykończeniowych w początkowym modelu CAD. Warstwa twardego anodowania typu III może dodać od 0,02 mm do 0,04 mm do każdej powierzchni części.
Jeśli projektant stworzy „idealne dopasowanie” w modelu cyfrowym bez luzu, anodowane połówki będą się zacierać podczas montażu. Jeśli zostaną złączone na siłę, powłoka może się nierównomiernie skompresować, tworząc nierówną szczelinę lub nawet odpryskując wykończenie. Producenci premium kompensują wymiary CAD dokładnie o przewidywaną grubość anodowania, aby zapewnić, że finalny, powlekany produkt spełnia zamierzone tolerancje.
Implikacje dla wydajności: dlaczego dopasowanie ma znaczenie dla graczy
Choć może się wydawać, że to wyłącznie kwestia estetyki, złe dopasowanie obudowy ma wymierny wpływ na wydajność w grach i zdrowie ergonomiczne. Dzięki naszym modelom scenariuszy zidentyfikowaliśmy, jak brak integralności strukturalnej może prowadzić do technicznych niekorzyści.
1. Ergonomiczny czynnik obciążenia
Gdy obudowa jest źle dopasowana, często skutkuje to nierówną powierzchnią do pisania. Dla profesjonalnego gracza esportowego, który spędza ponad 4 godziny dziennie na intensywnych sesjach, nawet niewielkie chwianie się lub nierówny kąt nadgarstka są niebezpieczne.
Modelowaliśmy scenariusz dla gracza o wysokim APM, używając Indeksu przeciążenia Moore-Garg (SI). Ten indeks kwantyfikuje ryzyko zaburzeń kończyny górnej na podstawie intensywności, czasu trwania i postawy.
Uwaga do modelowania (Indeks przeciążenia):
- Typ: Deterministyczny model parametryczny (Moore & Garg, 1995).
- Scenariusz: Obciążenie podczas gry konkurencyjnej z nierówną postawą nadgarstka.
- Granica: To narzędzie analizy ryzyka, a nie diagnoza medyczna.
| Parametr | Wartość | Uzasadnienie |
|---|---|---|
| Mnożnik intensywności | 2 | Mocne naciski klawiszy w grach konkurencyjnych |
| Mnożnik czasu trwania | 2 | 2+ godziny na sesję |
| Mnożnik APM | 4 | Akcje na minutę (zakres 200-300) |
| Mnożnik postawy | 3 | Nierówna powierzchnia z powodu niedopasowania obudowy |
| Czas trwania dzienny | 2 | Wiele sesji dziennie |
| Końcowy wynik SI | 192 | Kategoria: Niebezpieczne |
Wynik SI na poziomie 192 jest znacznie powyżej progu niebezpieczeństwa. Dla użytkowników, którzy dbają o długoterminowe zdrowie, zapewnienie idealnie poziomej i stabilnej podstawy sprzętu nie jest opcją — to wymóg, aby uniknąć urazów przeciążeniowych (RSI).
2. Spójność przełączników i precyzja efektu Halla
Dla użytkowników korzystających z zaawansowanych technologii, takich jak magnetyczne przełączniki efektu Halla (HE), dopasowanie obudowy jest jeszcze ważniejsze. Przełączniki efektu Halla opierają się na precyzyjnych pomiarach strumienia magnetycznego, aby określić punkty aktywacji i resetu.
Jeśli połówki obudowy nie są idealnie wyrównane, PCB (płytka drukowana) może być lekko pochylona lub poddana nierównomiernemu napięciu. Może to wprowadzać zmienność w efektywnej odległości resetu przełączników. W naszym modelu porównaliśmy standardowy przełącznik mechaniczny z systemem szybkiego spustu efektu Halla, zakładając słabe dopasowanie obudowy.
Podsumowanie logiczne: Modelowaliśmy przewagę opóźnienia technologii efektu Halla, gdy odległości resetu mechanicznego są zaburzone przez niespójność obudowy (zwiększając efektywny reset z 0,5 mm do 0,6 mm).
| Metryczne | Mechaniczne (standardowe) | Efekt Halla (szybki spust) |
|---|---|---|
| Odległość resetu | około 0,6 mm | około 0,15 mm |
| Czas eliminacji drgań | około 5 ms | 0 ms (magnetyczne) |
| Całkowita różnica opóźnienia | Wartość bazowa | Przewaga około 8 ms |
Przewaga około 8 ms na cykl naciśnięcia klawisza jest ogromna w grach takich jak Valorant czy Counter-Strike 2. Jednak jeśli sama obudowa wprowadza niespójność w montażu PCB, ta przewaga może zostać zniwelowana przez fizyczne różnice na całej płytce.
Jak ocenić spójność szwu: praktyczny przewodnik
Jeśli chcesz ocenić jakość metalowej obudowy, nie potrzebujesz laboratorium. Możesz użyć tych trzech „warsztatowych” heurystyk, aby określić, czy producent priorytetowo traktował precyzję, czy zysk.
1. Test paznokcia
Przeciągnij paznokciem po szwie, gdzie spotykają się górna i dolna połowa. Zrób to w narożnikach i na środku każdej strony.
- Powodzenie: Twój paznokieć gładko przesuwa się po przejściu, nie hacząc.
- Niepowodzenie: Twój paznokieć napotyka na „stopień” lub ostry krawędź. Wskazuje to na przesunięcie większe niż 0,1 mm.
2. Wzorzec szczelinomierza 0,05 mm
Entuzjaści często używają szczelinomierza 0,05 mm jako punktu odniesienia dla „dobrego” dopasowania.
- Test: Spróbuj wsunąć szczelinomierz 0,05 mm w szczelinę szwu.
- Wynik: Jeśli wsuwa się z lekkim oporem, tolerancje są akceptowalne. Jeśli wsuwa się swobodnie lub jeśli przez szczelinę prześwituje światło, tolerancje są luźne, co sugeruje słabą kalibrację CNC lub brak wewnętrznych elementów rejestracyjnych.
3. Wewnętrzne „dopasowanie narzędziowe”
Jeśli czujesz się na siłach, aby rozebrać swoją jednostkę, sprawdź surowe, nieanodowane powierzchnie styku wewnętrznego. Poszukaj śladów „wirów” pozostawionych przez frez CNC.
- Powodzenie: Znaki na górnej połowie idealnie pokrywają się ze znakami na dolnej połowie. To dowodzi, że części zostały obrobione w jednej operacji lub przy użyciu bardzo precyzyjnego wzorca.
- Niepowodzenie: Wzory są rozłączone lub przesunięte. Wskazuje to, że części zostały obrobione osobno, bez uwzględnienia błędów kumulatywnych.
Implikacje akustyczne: Thock kontra Clack
Jakość szwu decyduje również o akustycznym charakterze klawiatury. Luźny szew działa jak niezamierzona komora akustyczna. Według Acoustical Society of America (ASA), rezonans w ciałach stałych jest w dużej mierze determinowany przez sposób przenoszenia energii między warstwami materiału.
Jeśli dwie połówki obudowy nie są idealnie dopasowane, energia drgań powstała podczas pisania zostaje uwięziona w szczelinie, tworząc dźwięk „pusty” lub „dzwoniący”. Ścisły, równy szew pozwala obudowie działać jako jedna masa, obniżając podstawową tonację — kluczowy element w osiągnięciu pożądanego profilu dźwiękowego „thocky”.
Zamykanie luki wiarygodności
Gdy widzisz markę chwalącą się "CNC Precision", pamiętaj, że precyzja to pomiar, a nie marketingowe hasło. Jak widzieliśmy w Global Gaming Peripherals Industry Whitepaper (2026), branża zmierza w kierunku bardziej przejrzystych ujawnień produkcyjnych.
Dla gracza nastawionego na wartość celem jest znalezienie punktu, w którym koszt produkcji spotyka się z maksymalnym zwrotem funkcjonalnym. Nie potrzebujesz obudowy medycznej klasy, ale powinieneś wymagać wykonania, które szanuje podstawowe prawa obróbki. Spójna szczelina to najbardziej widoczny dowód, że marka dba o detale, których nie możesz zobaczyć.
Aneks: Parametry modelowania i założenia
Dane dotyczące ergonomii i opóźnień w tym artykule pochodzą z następujących deterministycznych modeli scenariuszy.
Model 1: Wskaźnik obciążenia Moore-Garg (obciążenie podczas grania)
- Wzór: SI = Intensywność * Czas trwania * Wysiłki * Postawa * Prędkość * CzasDzienny.
- Dane wejściowe: Intensywność (2), Czas trwania (2), Wysiłki/min (4), Postawa (3 - z powodu nierównej powierzchni), Prędkość (2), Czas dzienny (2).
- Granica: Zakłada wysokie APM w rozgrywce konkurencyjnej. Wyniki mogą być niższe przy okazjonalnym użytkowaniu biurowym.
Model 2: Efekt Halla a opóźnienie mechaniczne
- Wzór: t = d/v (Czas = Odległość / Prędkość).
- Dane wejściowe: Prędkość podnoszenia palca (120 mm/s), Reset mechaniczny (0,6 mm), Reset HE (0,15 mm).
- Założenia: Stała prędkość; uwzględnia 5 ms mechanicznego odsprzęgania oprogramowania układowego.
Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny i nie stanowi profesjonalnej porady medycznej ani ergonomicznej. Jeśli odczuwasz uporczywy ból nadgarstka lub ramienia, skonsultuj się z wykwalifikowanym specjalistą medycznym. Aby dowiedzieć się więcej o jakości wykonania, zobacz nasz przewodnik Pomiar tolerancji: przewodnik po spójności szczelin w klawiaturach.
