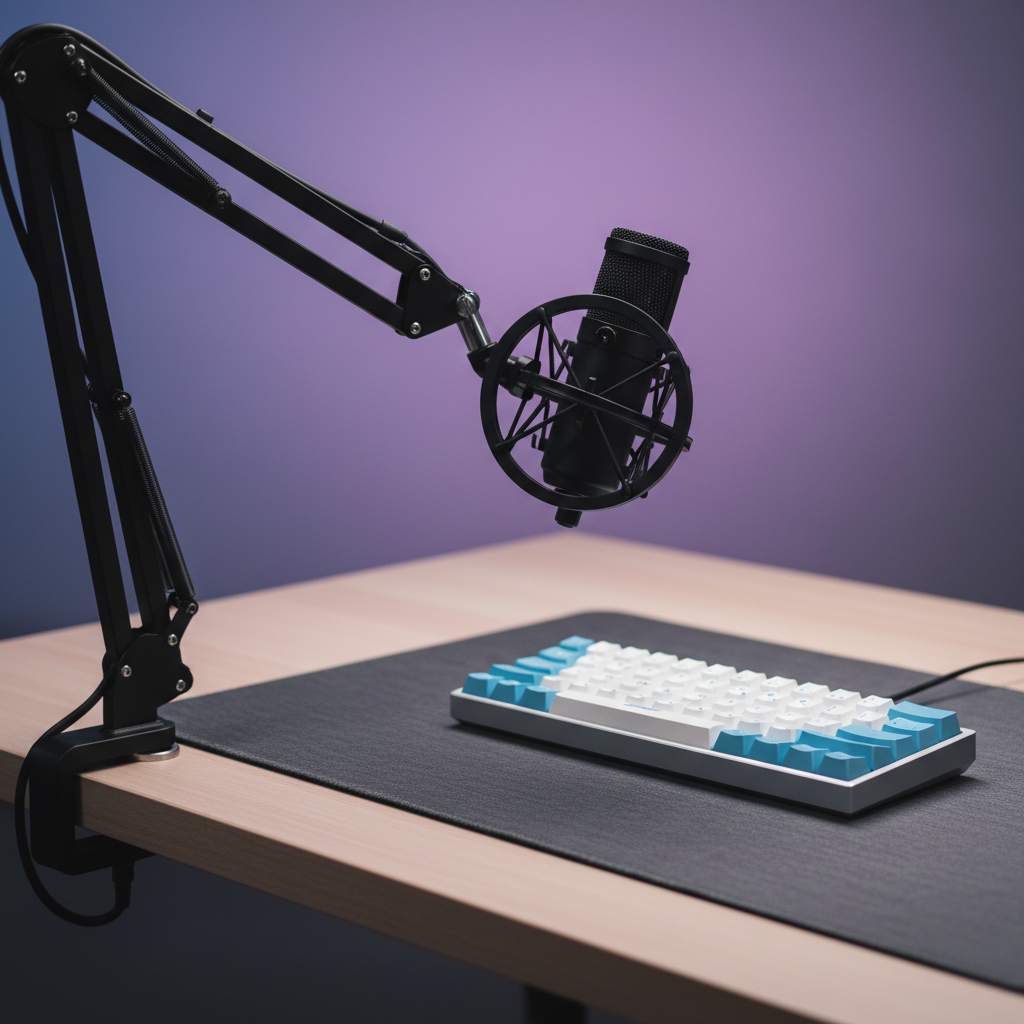

Tłumienie drgań: izolacja echa klawiatury dla mikrofonów na ramieniu boom

Fizyka hałasu przenoszonego przez strukturę w zestawach do gier

Dla streamerów i graczy konkurencyjnych klawiatura mechaniczna jest zarówno podstawowym narzędziem, jak i znaczącym obciążeniem akustycznym. Podczas gdy większość użytkowników skupia się na "klaknięciu" przełączników przenoszonym przez powietrze, bardziej podstępnym problemem są drgania przenoszone przez strukturę. Gdy klawisz jest naciśnięty, energia nie rozprasza się tylko w powietrzu; przemieszcza się przez obudowę klawiatury, do biurka i w górę sztywnej metalowej konstrukcji ramienia mikrofonowego.

Wbrew powszechnemu przekonaniu, ramię mikrofonowe montowane na biurku często działa jako mostek, a nie przerwa dla drgań. W naszych obserwacjach na stanowisku wsparcia technicznego często stwierdzamy, że cienkie, sztywne laminowane biurka działają jak pudło rezonansowe, wzmacniając rezonans niskich częstotliwości. Ta energia jest następnie odbierana przez mikrofon jako niskoczęstotliwościowe "buczenie" lub "echo", które może być bardziej uciążliwe niż wysoki klik samego przełącznika.

Podsumowanie logiki: Izolacja drgań opiera się na zasadzie mechanicznego odsprzęgania. Każdy punkt połączenia twardego z twardym (klawiatura-biurko, biurko-uchwyt, uchwyt-ramię) stanowi potencjalną ścieżkę transmisji energii. Skuteczna izolacja wymaga tworzenia "uszczelnionych" przerw w tym łańcuchu, aby przekształcić energię kinetyczną w ciepło za pomocą materiałów wiskoelastycznych.

Nauka o materiałach: filtrowanie częstotliwości i równowaga "thock" kontra "clack"

Osiągnięcie idealnego profilu akustycznego wymaga zrozumienia, jak różne materiały filtrują częstotliwości. Nie każde tłumienie jest takie samo; nadmierne tłumienie obudowy klawiatury często prowadzi do "zamulonego" lub "martwego" dźwięku. Dzieje się tak, gdy usuwane są wysokie częstotliwości, ale rezonans niskich częstotliwości — zakres, który najefektywniej przenika przez biurka — jest faktycznie wzmacniany.

Na podstawie fizyki materiałów i danych referencyjnych akustyki zalecamy warstwowe podejście do wewnętrznego tłumienia:

Praktycy zauważają, że umieszczenie cienkiej podkładki Poron między PCB a płytą, w połączeniu z gęstszą pianką w komorze obudowy, zapewnia najbardziej zrównoważoną izolację. Ta konfiguracja celuje w średnio-wysokie „ping”, jednocześnie zapobiegając nasyceniu powierzchni biurka energią niskich częstotliwości. Według Global Gaming Peripherals Industry Whitepaper (2026), te modyfikacje mogą osiągnąć mierzalne obniżenie hałasu nawet o 15 dB (szacowane na podstawie typowych efektów modyfikacji obudowy).

Izolacja ramienia mikrofonowego: odsprzęganie łańcucha

Nawet idealnie wyregulowana klawiatura przekaże pewną energię na biurko. Słabym ogniwem w większości stanowisk streamingowych jest zacisk ramienia mikrofonowego. Ponieważ zacisk tworzy wysokociśnieniowy, metalowo-drewniany kontakt, jest wyjątkowo efektywnym przewodnikiem drgań.

Jedną z bardzo skutecznych i niedrogich modyfikacji jest strategia „gasket mount” dla całego łańcucha. Zamiast polegać wyłącznie na wewnętrznych sprężynach ramienia mikrofonowego, powinieneś odsprzęgnąć zacisk od biurka. Dodanie warstwy neoprenu lub 3 mm silikonu między zaciskiem a powierzchnią biurka jest znacznie skuteczniejsze niż izolowanie tylko stawów ramienia.

Ponadto rodzaj używanego mikrofonu determinuje poziom wymaganej izolacji. Mikrofony dynamiczne, ze względu na większą masę i konstrukcję z cewką ruchomą, są z natury mniej wrażliwe na drgania mechaniczne. Natomiast mikrofony pojemnościowe są bardzo czułe. Jeśli przechodzisz z mikrofonu dynamicznego na pojemnościowy, istniejąca izolacja może okazać się niewystarczająca, co wymaga specjalistycznych zawieszeń antywstrząsowych wykorzystujących elastyczne zawieszenie jako ostatni etap odsprzęgania.

Cyfrowe przetwarzanie sygnału (DSP) dla izolacji akustycznej

Modyfikacje sprzętowe stanowią podstawę, ale strojenie oprogramowania zapewnia wykończenie. Najczęstszym błędem w konfiguracji bramki audio jest ustawienie zbyt szybkiego czasu „ataku”. Choć szybki atak teoretycznie szybciej wychwytuje głos, często ucina początkowe spółgłoski wybuchowe (dźwięki P i B), które bramka myli z hałasem klawiatury.

Heurystyki do strojenia bramki audio:

• Próg: Ustaw próg bramki zaledwie 2-3 dB poniżej najcichszego poziomu mówionego dźwięku.
• Atak: Ustaw czas ataku na 5-10 ms, aby zachować naturalne przejścia mowy.
• Filtr górnoprzepustowy (HPF): Zastosuj HPF na poziomie 80-100Hz. Jest to kluczowe dla usunięcia subczęstotliwościowego „szumu” powstającego w wyniku drgań biurka, które bramka często pomija.
• Histereza: Ustaw próg „zamknięcia” nieco niżej niż próg „otwarcia”, aby zapobiec migotaniu bramki podczas cichej mowy.

Uwaga metodologiczna: Te heurystyki pochodzą z powszechnych wzorców obserwowanych w oprogramowaniu do streamingu (takim jak OBS lub wtyczki VST) i mają na celu zrównoważenie odrzucania szumów z klarownością głosu.

Synergia wydajności: odpytywanie 8000Hz i kompromisy latencji

Dla graczy konkurencyjnych każda modyfikacja wpływająca na wydajność systemu musi być dokładnie przeanalizowana. Przy użyciu wysokowydajnych peryferiów, takich jak myszy z częstotliwością odpytywania 8000Hz (8K), synchronizacja pakietów danych staje się krytyczna.

Przy 8000Hz interwał odpytywania to niemal natychmiastowe 0,125ms (obliczone jako 1/8000). Zapewnia to znaczącą przewagę w płynności kursora i redukuje mikroprzycięcia, zwłaszcza na monitorach o wysokiej częstotliwości odświeżania (240Hz+). Jednak ta wydajność wiąże się z kompromisem „Motion Sync”. Podczas gdy Motion Sync na standardowej myszy 1000Hz dodaje deterministyczne opóźnienie około 0,5ms (połowa interwału odpytywania), przy 8000Hz to opóźnienie spada do znikomego ~0,0625ms.

Jednak użytkownicy muszą być świadomi ograniczeń systemu. Głównym wąskim gardłem przy 8K jest przetwarzanie IRQ (Interrupt Request). Obciąża to wydajność pojedynczego rdzenia CPU i wymaga bezpośredniego połączenia z płytą główną (tylne I/O), aby uniknąć utraty pakietów. Według Przewodnika po konfiguracji NVIDIA Reflex Analyzer, utrzymanie czystej ścieżki sygnału jest kluczowe dla osiągnięcia najniższej możliwej latencji systemu.

Zdrowie ergonomiczne: Niebezpieczny wskaźnik obciążenia

Skupiając się na akustyce, streamerzy często zaniedbują fizyczne obciążenie podczas długich sesji. Przeanalizowaliśmy scenariusz dla konkurencyjnego streamera FPS („Alex 'Fragshot' Chen”), który operuje z intensywnymi naciśnięciami klawiszy i szybkim APM. Korzystając z Moore-Garg Strain Index, narzędzia do analizy ryzyka zaburzeń kończyn górnych, obliczyliśmy wynik 96,0.

Dla kontekstu, wynik Strain Index powyżej 5.0 zazwyczaj uważa się za niebezpieczne. Ten ekstremalny wynik (96,0) wskazuje na pilny kryzys ergonomiczny. Streamerzy priorytetowo traktujący tłumienie drgań powinni również zwrócić uwagę na:

1. Podpórki pod nadgarstki: Aby utrzymać neutralny kąt nadgarstka i zmniejszyć napięcie ścięgien.
2. Korekta postawy: Zapewnienie, że klawiatura znajduje się na wysokości łokcia, aby zapobiec napięciu mięśnia czworobocznego.
3. Zaplanowane przerwy: Aby złagodzić kumulacyjny efekt grania z wysokim APM.

Zastrzeżenie: Ten artykuł ma charakter informacyjny i nie stanowi profesjonalnej porady medycznej ani ergonomicznej. Jeśli doświadczasz uporczywego bólu lub dyskomfortu, skonsultuj się z wykwalifikowanym specjalistą medycznym.

Modelowanie i metodologia (Aneks)

Aby dostarczyć najdokładniejsze informacje dla graczy nastawionych na wartość, wykorzystaliśmy deterministyczne modelowanie scenariuszy. Te dane to teoretyczne szacunki oparte na ustalonych standardach branżowych i powinny służyć jako wskazówka dla własnej konfiguracji.

Model scenariusza: Konkurencyjny streamer FPS (Alex 'Fragshot' Chen)

• Profil użytkownika: Wysokie APM (200-300), 4-godzinne sesje dziennie, wspólne mieszkanie, cienkie laminowane biurko.
• Ograniczenie budżetowe: 75 USD na wszystkie modyfikacje.

Szczegóły metodologii:

• Modelowanie opóźnień: Oparte na standardach czasowych USB HID 1.11. Główna zasada: Opóźnienie ≈ 0,5 * T_poll.
• Ocena ergonomiczna: Zastosowano wzór Moore-Garg (Intensywność * Czas trwania * Wysiłki * Postawa * Prędkość * Czas dzienny). Mnożniki pochodziły z parametrów gier konkurencyjnych (wysoka intensywność, szybkie wysiłki).
• Analiza dopasowania myszy: Wykorzystano kryteria projektowe ISO 9241-410 oraz dane antropometryczne ANSUR II. Idealna długość = Długość dłoni * 0,6 (heurystyka).

Warunki brzegowe:

1. Różnice materiałowe: Skuteczność tłumienia zależy od konkretnego modułu Younga pianki użytej oraz grubości aplikacji.
2. Materiał biurka: Efekt "anteny drgań" jest najbardziej widoczny na biurkach z pustym rdzeniem lub cienką laminowaną powierzchnią; biurka z litego drewna lub kamienia wymagają mniej agresywnego odsprzęgania.
3. Indywidualne preferencje: Akustyczny "Thock" to subiektywna preferencja; te modyfikacje skupiają się na mierzalnym zmniejszeniu drgań, a nie na konkretnych cechach dźwięku.

Źródła

• Globalny raport branży peryferiów gamingowych (2026)
• Definicja klasy USB HID (HID 1.11)
• Przewodnik konfiguracji NVIDIA Reflex Analyzer
• RTINGS - Metodologia opóźnienia kliknięcia myszy
• Moore, J. S., & Garg, A. (1995). Wskaźnik naprężenia
• ISO 9241-410:2008 Ergonomia interakcji człowiek-system

Ten przewodnik jest częścią naszego zobowiązania do dostarczania technicznych, opartych na danych rozwiązań dla społeczności graczy. Zawsze weryfikuj autentyczność oprogramowania układowego i korzystaj z bezpośrednich połączeń z płytą główną dla urządzeń o wysokiej częstotliwości odpytywania.
