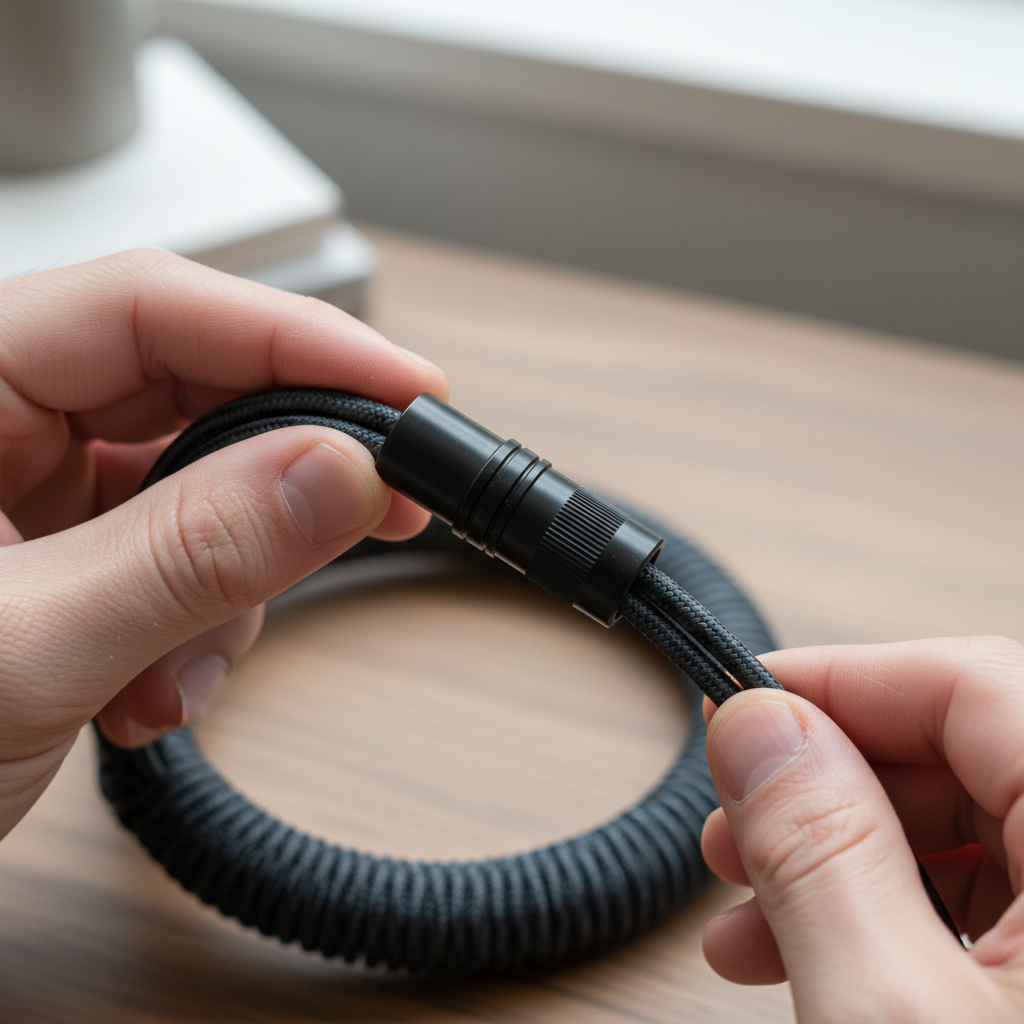

A Arquitetura da Conectividade Personalizada: Entendendo os Conectores Aviadores
No cenário dos setups de periféricos para entusiastas, o conector aviador passou de um componente industrial de nicho para um pilar central da cultura de teclados personalizados. Frequentemente caracterizado por seu design circular robusto e rosqueado, esse conector — tecnicamente conhecido como série GX — serve como uma ponte entre a personalização estética e a funcionalidade modular. Para o jogador e construtor de teclado focado em custo-benefício, entender as nuances técnicas desses conectores é essencial para manter a integridade do sinal enquanto se alcança uma identidade visual específica na área de trabalho.
A popularidade dos conectores aviadores está enraizada em sua capacidade de facilitar segmentos de cabo "destacáveis". Essa modularidade permite que os usuários troquem os cabos do lado do teclado (frequentemente enrolados) por diferentes temas estéticos sem desconectar o cabo principal do lado do host do PC. No entanto, por trás dos acabamentos anodizados e das mangas trançadas, há um conjunto complexo de considerações elétricas e mecânicas que podem impactar o desempenho, especialmente em ambientes de jogos de alto desempenho.
Fundamentos Técnicos: Padrões GX12 vs. GX16
Os conectores aviadores mais comuns usados em cabos personalizados são o GX12 e o GX16. Essas designações referem-se ao diâmetro da carcaça do conector — 12mm e 16mm, respectivamente. Embora ambos ofereçam a mesma função básica, a escolha entre eles envolve um equilíbrio entre o espaço físico ocupado e a facilidade de montagem.
- GX12: O padrão para a maioria dos cabos personalizados modernos. Seu diâmetro menor de 12mm oferece um perfil mais elegante que combina melhor com a estética fina dos teclados para entusiastas.
- GX16: Um conector maior, com aparência mais "industrial". Embora mais volumoso, oferece mais espaço interno para soldagem, o que pode ser benéfico para construtores DIY que usam fios de bitola mais grossa.
Além do tamanho físico, a configuração interna dos pinos é a especificação técnica mais crítica. No contexto do USB-C e dos controladores modernos de teclado, a escolha entre variantes de 4 pinos e 5 pinos não é apenas estética, mas funcional.
A Importância dos 5 Pinos para Controladores Modernos
Um equívoco comum é que 4 pinos são suficientes para todos os cabos USB (Energia, Terra, Dados+ e Dados-). No entanto, cabos personalizados modernos para teclados favorecem cada vez mais a versão de 5 pinos. Essa configuração oferece uma linha dedicada para o sinal do Canal de Configuração (CC).
De acordo com a Definição da Classe USB HID (HID 1.11), dispositivos HID padrão dependem de protocolos específicos de handshake. Em implementações modernas USB-C para USB-C ou USB-C para USB-A de alta especificação, a ausência da linha CC pode levar a problemas de compatibilidade onde o dispositivo host não reconhece o teclado ou entra em um estado de energia reduzida. Usar um aviador de 5 pinos garante que o sinal CC seja preservado através do link destacável, prevenindo problemas de queda de dados que uma simples divisão de 4 pinos não resolve.
Resumo Lógico: Nossa análise dos pinouts do conector assume um protocolo de dados USB 2.0 ou 3.0 padrão. A recomendação para configurações de 5 pinos é uma heurística baseada em padrões de compatibilidade observados com microcontroladores USB-C modernos (por exemplo, encontrados em teclados com efeito Hall ou alta taxa de polling) onde a continuidade da linha CC é necessária para a enumeração correta do dispositivo.
Integridade do Sinal e o Gargalo do USB 2.0
Embora os conectores aviador sejam valorizados por sua aparência "superdimensionada", eles introduzem um risco significativo, muitas vezes não quantificado, para a integridade do sinal. A transmissão de dados em alta velocidade USB 2.0 opera a 480 Mbits/s, uma frequência onde a geometria física do conector começa a importar.
Como observado em Electronic Design, a integridade do sinal torna-se uma questão crítica em designs USB 2.0 devido a desajustes de impedância. Cabos USB padrão são projetados para uma impedância diferencial de 90Ω. Conectores aviador, originalmente projetados para aplicações industriais de baixa frequência em energia e sinal, não possuem impedância controlada.
| Parâmetro | Impacto no Sinal | Nível de Risco |
|---|---|---|
| Desajuste de Impedância | Causa reflexões de sinal e jitter | Alta para Polling 8K |
| Resistência de Contato | Pode causar queda de tensão | Moderado |
| Pinos Não Blindados | Susceptibilidade a EMI/RFI | Moderado |
| Comprimento do cabo | Aumenta a atenuação quando combinado com conectores | Alta (>3 metros) |
Para usuários que operam com taxas de polling padrão de 1000Hz, esses problemas raramente são perceptíveis. No entanto, à medida que a indústria avança para taxas de polling de 8000Hz (8K), a margem de erro diminui.
Restrições de Alto Desempenho: O Fator 8000Hz (8K)
No jogo competitivo, a busca por menor latência levou à adoção de taxas de polling de 8000Hz. Isso se traduz em um intervalo de polling quase instantâneo de 0,125ms (1,0ms / 8). Nesse nível de desempenho, cada componente no caminho dos dados — incluindo o conector aviador — está sob escrutínio.
A Matemática da Latência e Sincronização de Movimento
Ao discutir desempenho 8K, é vital entender como o Motion Sync escala. Em 1000Hz padrão, o Motion Sync adiciona aproximadamente 0,5ms de atraso (metade do intervalo de polling). Em 8000Hz, esse atraso cai para ~0,0625ms, tornando-se praticamente desprezível. No entanto, para manter essa precisão, a conexão deve ser impecável.
Gargalos do sistema e topologia USB
Para saturar uma largura de banda de 8000Hz, o sistema requer poder significativo de processamento de IRQ (Solicitação de Interrupção). Qualquer instabilidade introduzida pelo conector aviador — como perda de pacotes devido a incompatibilidade de impedância — pode causar picos na CPU ou travamentos do cursor.
De acordo com o Whitepaper da Indústria Global de Periféricos para Jogos (2026), periféricos de alto desempenho devem idealmente ser conectados diretamente às portas I/O traseiras da placa-mãe. Usar um cabo aviador que exceda 2,5 a 3 metros de comprimento total, ou que utilize conectores de baixa qualidade, pode aumentar a taxa de falhas nos pacotes de dados 8K.
Nota de Metodologia (Modelagem da Estabilidade 8K):
- Tipo de Modelo: Modelo determinístico de atenuação de sinal.
- Suposição 1: Comprimento total do cabo < 3 metros.
- Suposição 2: Conexão direta a porta USB 3.0+ (I/O direto da placa-mãe).
- Suposição 3: Configuração de 1600 DPI (requer movimento de 5 IPS para saturar largura de banda de 8K).
- Condição de Contorno: Este modelo não considera EMI externa de alto-falantes de mesa sem blindagem ou fontes de alimentação de alta potência próximas.
Ciência dos Materiais: Durabilidade vs. Estética
A durabilidade de um conector aviador é frequentemente superestimada com base em sua construção metálica. Na realidade, há uma diferença marcante entre componentes de grau consumidor e grau aeroespacial.
Revestimento e Resistência à Corrosão
Conectores aviadores para hobbistas normalmente usam carcaças de liga de zinco ou latão com vários acabamentos superficiais. Enquanto conectores de bronze berílio grau aeroespacial são classificados para mais de 10.000 ciclos de acoplamento, versões típicas para consumidores não possuem dados publicados sobre o ciclo de vida.
Pesquisas da Kabolux indicam que o banho de ouro é superior para manter baixa resistência de contato ao longo de milhares de ciclos, em comparação com níquel ou estanho padrão. Para a melhor longevidade, os usuários devem procurar conectores com pinos banhados a ouro para minimizar a oxidação, que é uma das principais causas de problemas intermitentes de conexão em cabos mais antigos.
Anodização vs. Acabamentos Pintados
A durabilidade estética é outro fator chave para entusiastas. Acabamentos em alumínio anodizado são geralmente preferidos em relação a superfícies pintadas ou com revestimento em pó.
- Anodização: Cria uma camada de óxido não condutiva integrada ao metal. É altamente resistente a riscos e manuseio.
- Pintura/Revestimento: Pode descascar com o tempo, especialmente ao redor do anel de trava rosqueado.
Aviso Técnico: A anodização é um isolante. Em cabos artesanais de alta qualidade, as superfícies internas de contato devem ser mascaradas durante o processo de anodização para garantir continuidade elétrica do escudo/terra. Se um conector for totalmente anodizado por dentro, pode interromper a blindagem do cabo, levando ao aumento da interferência eletromagnética (EMI).
Erros Comuns na Implementação de Cabos Aviadores
Através da observação de padrões comuns em feedback da comunidade e cenários de reparo, surgem vários "pontos de atrito" que podem comprometer uma configuração.
A Falha no Alívio de Tensão
O ponto de falha mais comum tanto em cabos aviadores DIY quanto pré-montados é o alívio de tensão na junção do conector. Um cabo bem projetado usa uma capa flexível ou termorretrátil reforçado para garantir que as soldas internas na carcaça não sejam o principal ponto de flexão. Sem alívio de tensão adequado, o movimento repetitivo de mover um teclado ou trocar segmentos do cabo acabará fatigando a solda, levando a uma falha equivalente a um "duplo clique" no cabo: desconexão intermitente.
Consistência de Cor e Aquisição
Para usuários que priorizam a integração estética, combinar cores é um desafio frequente. Como diferentes fabricantes usam lotes variados de tintura para anodização e composições químicas diferentes para acabamentos "Cerakote", alcançar uma correspondência perfeita entre um conector aviador e uma carcaça de teclado é difícil. É uma prática comum no hobby adquirir conectores e acessórios combinando do mesmo fornecedor para garantir consistência de lote.
Conformidade e Normas de Segurança
Mesmo para um componente "passivo" como um cabo, a conformidade regulatória assegura um padrão básico de segurança e qualidade dos materiais. Conectores de alta qualidade devem estar alinhados com normas internacionais para garantir que estejam livres de substâncias perigosas.
- RoHS (Restrição de Substâncias Perigosas): Garante que o conector não contenha chumbo, mercúrio ou cádmio. Isso é fundamental para itens manuseados diariamente.
- REACH: Um regulamento europeu Regulamento REACH (CE) nº 1907/2006 que trata da produção e uso de substâncias químicas e seus potenciais impactos na saúde humana.
- FCC/CE: Embora o conector em si seja passivo, o cabo montado não deve interferir na capacidade do dispositivo de atender aos requisitos de Autorização de Equipamento FCC relacionados a emissões eletromagnéticas.
Estrutura Prática de Decisão: Escolhendo Seu Conector
Para ajudar na escolha, considere os seguintes cenários baseados nas prioridades do usuário.
Cenário A: O Jogador Competitivo (Desempenho em Primeiro Lugar)
- Prioridade: Estabilidade de polling a 8000Hz, latência zero.
- Recomendação: Comprimento total curto do cabo (< 2m), GX12 de 5 pinos com contatos banhados a ouro. Evite enrolamentos excessivos que aumentam o comprimento total do fio e a resistência. Garanta que o cabo use cobre 24AWG ou 26AWG para energia/terra para manter a estabilidade da voltagem.
Cenário B: O Entusiasta Estético (Estilo em Primeiro Lugar)
- Prioridade: Coordenação visual, estética "thocky" na mesa.
- Recomendação: Cabos enrolados de grande diâmetro com conectores GX16 para um visual marcante. Priorize acabamentos anodizados para retenção de cor a longo prazo.
Cenário C: O Usuário Multi-Dispositivo (Funcionalidade em Primeiro Lugar)
- Prioridade: Troca entre múltiplos teclados (USB-C, Micro-USB, Mini-USB).
- Recomendação: Um sistema modular usando o mesmo pinout aviador em todas as extremidades "lado do dispositivo". Isso permite que um cabo principal fique conectado ao PC enquanto o usuário troca o segmento do lado do teclado.
Resumo das Melhores Práticas
| Características | Especificação Recomendada | Por que é Importante |
|---|---|---|
| Quantidade de Pinos | 5 Pinos | Essencial para linha CC/compatibilidade USB-C |
| Revestimento dos Contatos | Ouro | Previne oxidação e mantém baixa resistência |
| Material da Carcaça | Alumínio Anodizado | Durabilidade superior e resistência a riscos |
| Fiação Interna | 24AWG - 28AWG | Garante fornecimento de energia para RGB/Alta taxa de polling |
| Mecanismo de Travamento | Anel Rosqueado | Previne desconexão acidental durante jogos |
Em última análise, o conector aviador é uma ponte entre as origens industriais dos teclados mecânicos e o desejo moderno por expressão personalizada. Embora seus benefícios funcionais estejam centrados na modularidade e proteção da porta, sua implementação técnica requer um equilíbrio cuidadoso. Priorizando configurações de 5 pinos, contatos banhados a ouro e alívio de tensão robusto, os entusiastas podem garantir que sua busca por estilo não comprometa o desempenho quase instantâneo exigido pelo hardware moderno de jogos.
Aviso: Este artigo é apenas para fins informativos. Modificar ou construir cabos eletrônicos envolve riscos de curto-circuitos ou danos aos dispositivos conectados se feito incorretamente. Sempre verifique os pinos com um multímetro antes de conectar a hardware caro.
